Dettagli:
|
| Applicazione: | Automobilistico, medico, BARBECUE, elettrodomestici ecc. | Alloggio: | Ecc. di alluminio/di plastica a resina epossidica/d'ottone/dell'acciaio inossidabile/. |
|---|---|---|---|
| Personalizzi: | fornisca i servizi del campione | Campione: | Disponibile |
| Fune/cavo: | PVC, silicone, FEP, isolamento della vetroresina, altro | Intervallo operativo di temperatura: | -80~+600 Gradi |
| Tipo del pacchetto: | Attraverso il foro | Tolleranza di resistenza:: | ± 5% del ± 3% del ± 2% del ± 1% del ± 0,5% |
| Evidenziare: | Sensore di temperatura di alta precisione NTC,Sensore di temperatura del VDE NTC,Termistore di precisione NTC |
||

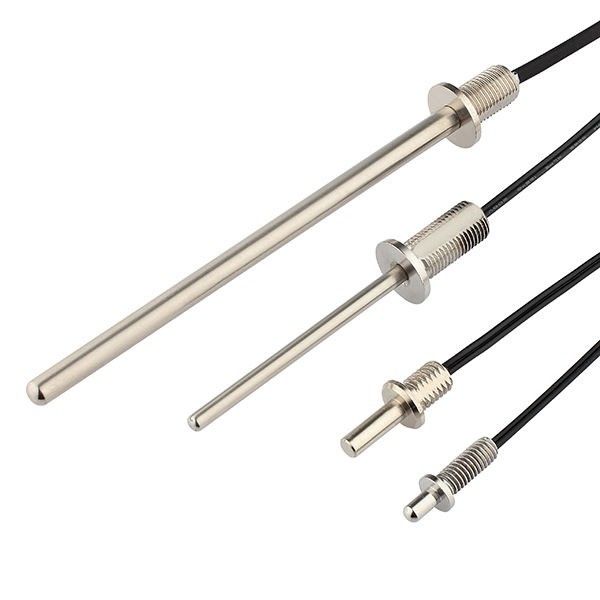

Allumina Shell Seal di conducibilità termica del sensore di temperatura di alta precisione NTC alta
Il sensore di temperatura di NTC è uno strumento di misura della temperatura comunemente usata. È composto generalmente di termistore di NTC, sonda (coperture del metallo o coperture di plastica, ecc., cavo di estensione e terminale o connettore del metallo). La sua caratteristica principale è che la temperatura all'interno delle temperature di lavoro gamma la relazione di tensione è una linea retta. Ciò in secondo luogo lo sviluppo di progettazione di circuito di misura e del controllo della temperatura della temperatura può completare la progettazione di circuito di misura o del controllo della temperatura della temperatura senza linearizzazione che elabora, semplificando la progettazione dello strumento e la ricerca degli errori.
Caratteristiche
Stabilità ed affidabilità provate,
Soluzioni redditizie
Varietà di metallo e di alloggi di plastica e tubings progettati per le applicazioni specifiche
Conservato in vaso con differenti generi di resina per buona protezione del sensore
Disponibile con i generi speciali di cavi (cavi 2-core o incagliato con l'isolamento del PVC, del silicone, del teflon o di Kynar, i cavi con lo schermo & altro), di connettori e di altri collegamenti
Assicura la buona protezione dagli stati dell'ambiente
Forza ad alta tensione provata e forza dinamica
Vasta gamma di resistenza/temperatura, caratteristiche
Progettato per la misura, il controllo e la compensazione di temperatura
|
Tipo
|
Sensore di temperatura di NTC (termistore)
|
|
Gamma di temperature
|
-50℃ ~ +300℃; Su misura
|
|
Accurancy
|
1%; 5%; 10%
|
|
RT (25℃)
|
1K; 2K; 2.2k; 2.7k; 3K; 5K; 7K; 8K; 12K; 15K; 20K; 25K; 30K; 40K; 47K; 50K; 60K; 70K; 100K; 200K; 230K; 250K; 470K; 500K; 1000K; Su misura
|
|
Valore di B
|
3274; 3435; 3470; 3928; 3950; 3977; 4100; 4200; 4400; Su misura
|
|
Materiale della sonda
|
Acciaio inossidabile SS304; alluminio; rame; di plastica; epossidico; vetro
|
|
Installazione
|
Flangiato; Superficie; Infilato; Plastica; Diritto; Film; Su misura
|
|
Materiale del cavo
|
Tubo termorestringibile; Tubo del PVC; tubo della fibra di vetro; tubo del teflon
|
|
Connettore
|
Molex; JST; Du Pont; CWB; CJT; Tipo di U; Su misura
|
|
Impermeabile
|
IP67; IP68
|
Che cosa è il principio del sensore di temperatura del ntc?
Il principio del sensore di temperatura del ntc è di utilizzare il termistore di NTC per cadere rapidamente come gli aumenti di temperatura nell'ambito di certo potere di misura. Utilizzando questa caratteristica, il termistore di NTC può essere usato per determinare la temperatura corrispondente misurando il suo valore della resistenza, in modo da raggiungere lo scopo di rilevazione e di controllo della temperatura.
I termistori negativi di coefficiente di temperatura sono fatti degli ossidi metallici quali manganese, cobalto, nichel e rame e sono fabbricati dalla tecnologia ceramica. Questi materiali tutti dell'ossido di metallo hanno proprietà a semiconduttore, perché sono completamente simili ai materiali a semiconduttore quali germanio e silicio in termini di conducibilità. Quando la temperatura è bassa, il numero dei trasportatori (elettroni e fori) in questi materiali dell'ossido è piccolo, in modo dal suo valore della resistenza è alto; come gli aumenti di temperatura, il numero degli aumenti dei trasportatori, in modo dalle diminuzioni di valore di resistenza. La gamma della variazione di termistore di NTC alla temperatura ambiente è di 100~1,000,000 ohm ed il coefficiente di temperatura è -2 [%] ~-6,5 [%]
(Il più alta tolleranza può essere portata ±0.02℃) (anni di ‰ di tasso ≤1 del drif)
Prova di affidabilità
| Elemento della prova | Norma della prova | Metodo di prova | Requisiti prestazionali |
| Resistenza di potere zero | IEC 60539-1 | Immerga i campioni nel bagno caldo a 25℃±0.005℃, la resistenza costante della prova |
Tol ±1% di resistenza |
| Valore di B | IEC60539-1 | Immerga i campioni nel bagno caldo a 25℃, a 50℃ (o a 85℃), alla resistenza costante della prova e calcoli il valore di B |
Tol ±1% di resistenza |
| Caduta libera |
IEC60068-2-32 |
Altezza di caduta: 1.5±0.1m, di superficie: Cemento, 1 volta |
Nessun danno ovvio, R25△ R/R≤±1% |
| Isolamento |
IEC60539-1 |
pressione 500V su resistenza di isolamento della prova delle coperture dell'isolamento |
>500MOhm |
| Resista alla tensione | IEC60539-1 |
Resista alla tensione: 1500V/AC, perdita corrente: durare 2mA: 60sec |
Nessun danno ovvio |
| Tensione | IEC60068-2-21 |
Tiri la velocità uniforme all'estremità, F>4.0KG (richiesti dal cliente) |
Nessun danno ovvio, R25△ R/R≤±1% |
| Vibrazione | Q/HBm 108-94 | Frequenza della prova: 10~500Hz, oscillazione: accelerazione di 1.2mm: 30m/s2 direzione X, Y, tempo di Z: 8Hour/direction |
Nessun danno ovvio, R25△ R/R≤±1% |
| Umidità e calore costanti | IEC60068-2-78 | Impiegati: Umidità 40±2℃: Tempo 92-95%RH: ± 1000 24 ore |
Nessun danno ovvio, R25△ R/R≤±1% |
| Costante di tempo termica | EC60539-1 | Immerga in acqua 25℃, dopo equilibrio termico, immerga in 85℃, la resistenza arriva 63,2%, calcolano il tempo totale |
<10 sec=""> |
| Stoccaggio ad alta temperatura | IEC60068-2-2 | Impiegati: Tempo 125℃±5℃: ± 1000 24 ore | Nessun danno ovvio, R25△ R/R≤±1% |
| Freddo e shock termico | IEC60068-2-14 |
T1 di -40℃~+125℃: tempo di ciclo 30min: 1000 |
Nessun danno ovvio, R25△ R/R≤±1% |
| Esperimento di colpo | IEC60068-2-77 |
Accelerazione: durare di impulso 250m/s2: tempi di colpo 6ms: Tempo di recupero 1000: 2 ore |
Nessun danno ovvio, R25△ R/R≤±1% |
| Stoccaggio di bassa temperatura | IEC60068-2-1 |
Impiegati: Tempo 40±2℃: ± 1000 24 ore |
Nessun danno ovvio, R25△ R/R≤±1% |
| Spruzzo di sale | IEC60068-2-11 | Impiegati: Ora della raccolta 35±2℃: tempo 1.0mL~2.0mL: determini per come richiesta reale |
Nessun danno ovvio, R25△ R/R≤±1% |
