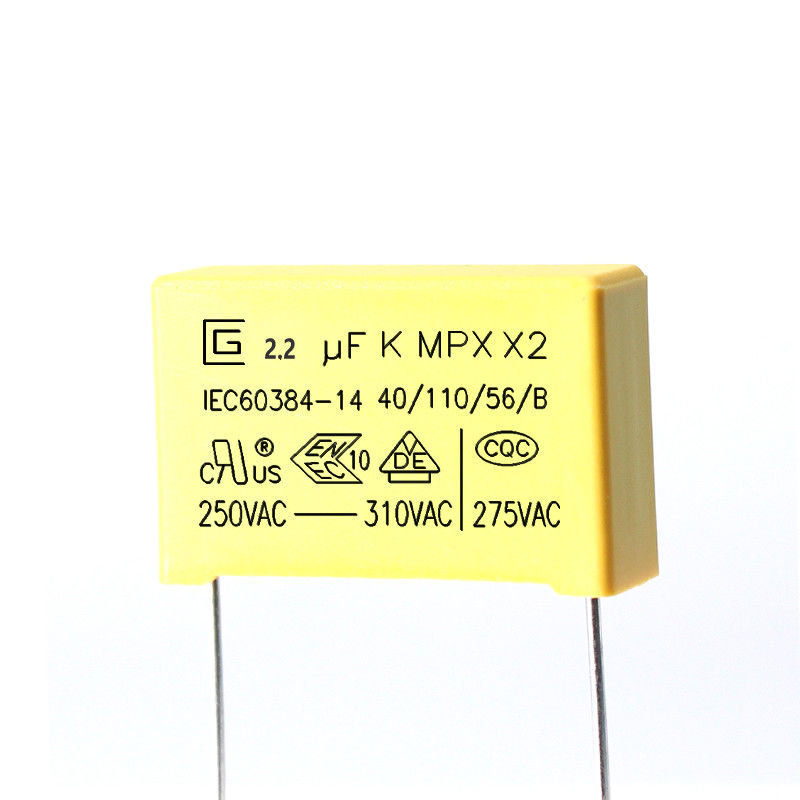

2.2uf 185K 225VAC ha metallizzato il condensatore del film del polipropilene 2,2 uF

Stabilità lunga del film del polipropilene metallizzato sicurezza di capacità 2.2uf 185K 225VAC X2

I condensatori di sicurezza X2 sono un tipo di condensatori di sicurezza.I condensatori di sicurezza vengono utilizzati in tali occasioni, ovvero, dopo che il condensatore si guasta, non causerà scosse elettriche e non metterà in pericolo la sicurezza personale.
1. La struttura principale del condensatore di sicurezza X2.
È realizzato con un avvolgimento di struttura non induttiva in film di polipropilene metallizzato, utilizzando filo di acciaio rivestito di rame stagnato, guscio di plastica e confezione di resina epossidica ignifuga.
La pellicola di polipropilene viene utilizzata come dielettrico e lo strato metallico di zinco-alluminio sulla superficie viene evaporato sotto vuoto come elettrodo.È prodotto mediante avvolgimento e altri processi.L'esterno è confezionato con guscio in plastica ignifuga (PBT) e incapsulato con resina epossidica.Il design dell'aspetto è compatto e adatto per installazioni occasionali ad alta densità.

La serie X2 di condensatori a film viene utilizzata principalmente per la soppressione EMI collegando il L/N dell'ingresso di alimentazione e utilizzata in parallelo con la porta di ingresso.I vantaggi sono i seguenti:
1. Questo condensatore è molto stabile, con pochi cambiamenti nel tempo e stabilità, quindi l'ingresso non è facilmente influenzato da fattori ambientali.
2. A differenza di altri tipi di condensatori ceramici, la capacità dei condensatori a film è meno influenzata dalla tensione.Un condensatore ceramico X7R ha una variazione di capacità del 40% tra 0 V e il 50% della tensione applicata.
3. A differenza della maggior parte dei tipi di condensatori, i condensatori a film hanno un fattore di dissipazione molto basso.Ciò significa che viene generato pochissimo calore quando la corrente alternata scorre attraverso il condensatore a film.Il condensatore X7R converte il 10% della corrente che lo attraversa in calore, mentre il condensatore a film è inferiore allo 0,1%.

Condensatore di sicurezza X2.pdf



Caratteristiche
1. Questo è specificamente progettato per applicazioni in serie con la rete principale 100Vac-240Vac, ad esempio divisore capacitivo, ad esempio misuratore di energia, driver LED ecc.
2. Film in polipropilene metallizzato
3. Buone proprietà autorigeneranti, resistenti alle sollecitazioni di sovratensione
4. Lunga stabilità della capacità
proprietà 5.Good nell'ambiente umido
6. Eccellenti capacità ignifughe attive e passive



Specifiche (IEC 60384-14)


Condizioni di archiviazione
1 Si noti che la saldabilità dei terminali può essere deteriorata se conservati a malapena in atmosfera per lunghi periodi
2 Non dovrebbe trovarsi a temperature particolarmente elevate e ad alta umidità, deve essere sottoposto alle seguenti condizioni (conservazione nella confezione originale)
Temperatura: 35 MAX Umidità relativa: 60% MAX
3 Periodo di conservazione:Perdita:12 mesi max (dalla data di produzione indicata sull'etichetta nel sacchetto della confezione)
Requisito ambientale
1 Conformità ai requisiti RoHS.
2 Conformità al requisito del REACH.
3 senza alogeni (come richiesto).
4 Si prega di consultare l'allegato 2 per i resoconti dei test di Rohs and Reach da parte di terzi
Controllo di qualità

Struttura del prodotto


I condensatori di sicurezza vengono utilizzati in tali occasioni, ovvero, dopo che il condensatore si guasta, non causerà scosse elettriche e non metterà in pericolo la sicurezza personale.
Include due tipi di condensatori X e condensatori Y.I condensatori X sono condensatori collegati tra le due linee della linea elettrica (LN).Generalmente vengono utilizzati condensatori a film metallico, poiché i condensatori a film metallizzato sono di grandi dimensioni, ma consentono la carica e la scarica istantanea.Anche la corrente è molto grande e la sua resistenza interna è corrispondentemente piccola.I condensatori ordinari hanno indicatori di corrente di ripple molto bassi e un'elevata resistenza interna dinamica.Sostituendo il condensatore X con un normale condensatore, oltre alla tensione di tenuta del condensatore non può soddisfare lo standard, anche l'indice di corrente di ripple è difficile da soddisfare i requisiti.I film utilizzati nei condensatori a film metallizzato includono polietilene, polipropilene, policarbonato, ecc., e ci sono anche tipi laminati oltre ai tipi avvolti.Questo tipo di condensatore a film metallizzato ha una cosiddetta azione autorigenerante, ovvero se una minuscola parte dell'elettrodo è in cortocircuito a causa della fragilità dell'interfaccia elettrica, il metallo dell'elettrodo attorno alla parte in cortocircuito sarà dovuto a l'energia elettrostatica o la corrente di cortocircuito trasportata dal condensatore in quel momento, causerà un'area più ampia di fusione ed evaporazione per ripristinare l'isolamento, in modo che il condensatore ritorni nuovamente al ruolo di condensatore;il condensatore Y è connesso rispettivamente tra le due linee della linea di alimentazione e la capacità di terra (LE , NE), generalmente si presentano a coppie.In base alla limitazione della corrente di dispersione, il valore del condensatore Y non dovrebbe essere troppo grande.Generalmente, il condensatore X è di livello uF e il condensatore Y è di livello nF.Il condensatore X sopprime l'interferenza di modo differenziale e il condensatore Y sopprime l'interferenza di modo comune.
