0,22 uF ignifugo di 224k resistenza all'umidità del condensatore 275VAC di alta

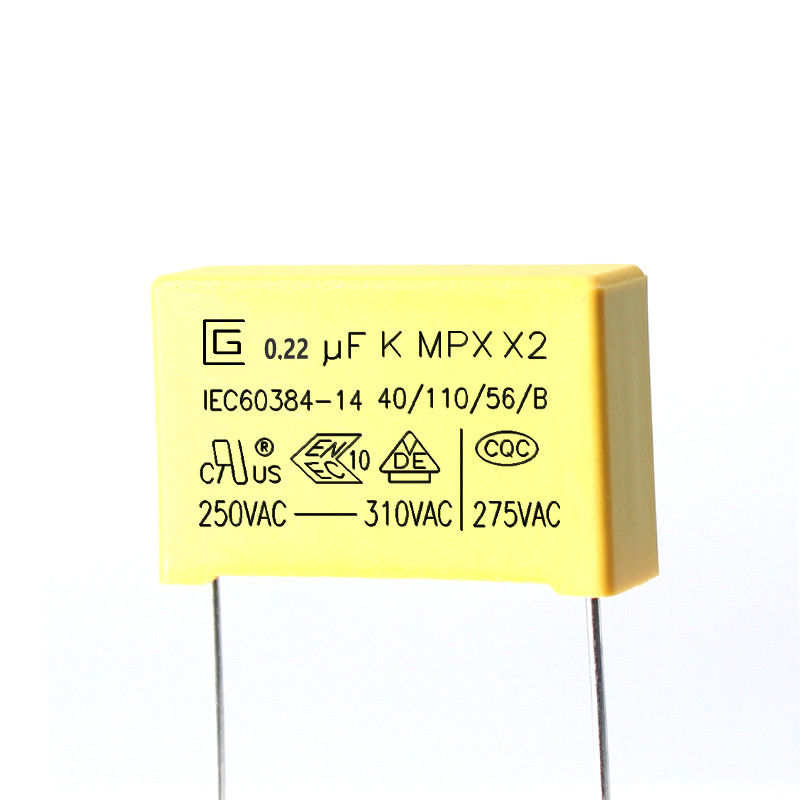

Grande immagine : 0,22 uF ignifugo di 224k resistenza all'umidità del condensatore 275VAC di alta

Dettagli:

Luogo di origine:	Dong Guan
Marca:	CG
Certificazione:	VDE，CQC
Numero di modello:	X2-224K-275VAC-E21

Termini di pagamento e spedizione:

Quantità di ordine minimo:	10000 pezzi
Prezzo:	Discuss
Imballaggi particolari:	200 pezzi / borsa, dimensioni del cartone: 45 cm * 31 cm * 34 cm, scatola interna: 29,2 cm * 21 cm *
Tempi di consegna:	15-21 giorni lavorativi
Termini di pagamento:	T/T
Capacità di alimentazione:	100000000 Pezzi

Contatto

0,22 uF ignifugo di 224k resistenza all'umidità del condensatore 275VAC di alta

descrizione

Caratteristiche:	Elevata resistenza all'umidità	Capacità::	0,22uf
Tensione nominale::	250-310V	Temperatura di funzionamento:	-40℃～+110℃
Applicazione::	Alimentazione elettrica	Supporti disponibili:	scheda tecnica, foto
Evidenziare:	condensatore 224k , Un condensatore 275VAC da 0

Tipo ignifugo 0.22uf 224K 275VAC X2 Condensatore di sicurezza ad alta resistenza all'umidità

Condensatore di sicurezza X2.pdf

Norme di riferimento

GB-T2693-2001 (IDT IEC 60384-1-2008) Condensatori fissi per l'uso in apparecchiature elettroniche - Parte 1: specifica generica
GB-T14472-1988 Condensatori fissi per l'uso in apparecchiature elettroniche - Parte 16: Specifica di sezione: condensatore CC a film di polipropilene metallizzato fisso

IEC-60384-14-2005 Condensatori fissi per l'uso in apparecchiature elettroniche - Parte 16: Specifiche di sezione: condensatore CC a film di polipropilene metallizzato fisso
GB-T 2828.1-2003 Procedure di campionamento per l'ispezione per attributi—Parte 1: Schemi di campionamento indicizzati per limite di qualità di accettazione (AQL) per l'ispezione lotto per lotto (ISO 2859-1:1999, IDT)

Marcatura

1. Marchio CIGU:
2. Capacità: (104 K, 0,1 μF)
3. Tolleranza di capacità: (K) ± 10%
4. Tensione nominale: 250.275.300.305.310 V CA 5. Classe prodotto: X2
6. Tipo di prodotto: MPX
7. Categoria climatica: 40/110/56
8. Classe di infiammabilità passiva: B
9. Marchio di approvazione della Cina: CQC
10. Marchio di approvazione della Germania: VDE
11. Marchio di omologazione ENEC:ENEC

Introduzione ai prodotti

Gli MPX sono avvolti con dielettrico in film di polipropilene metallizzato, costruzione non induttiva, conduttori in filo di rame stagnato e rivestimento in resina epossidica ritardante di fiamma.Presentano ottime caratteristiche di autorigenerazione e buona ignifuga secondo UL 94-V0

Tipo applicazione

I prodotti sarebbero ampiamente utilizzati per soppressori di interferenze e applicazioni di condensatori su tutta la linea. Adatto per l'uso in situazioni in cui il guasto del condensatore non comporta il pericolo di scosse elettriche.

Caratteristiche

1 Costruzione senza induzione

2 Elevata resistenza all'umidità

3 Proprietà autoriparante

4 Tipo ignifugo (conformità con UL 94V-0)

5 Perdita molto piccola

6 Eccellenti caratteristiche di frequenza e temperatura

7 Elevata resistenza di isolamento

Specifiche (IEC 60384-14)

Articoli di prova	Requisiti di prestazione	Condizioni di prova
Capacità	All'interno della tolleranza specificata	1KHz, 1Vrms max.a 25℃
Fattore di dissipazione	0,001 (0,1%) max.	1KHz, 1Vrms max.a 25℃
A prova di tensione	Non ci sarà alcuna anomalia	Tra i terminali 4.3UR (Vdc) Test di 60sec.
A prova di tensione	Non ci sarà alcuna anomalia	Tra terminale e contenitore UR×200％+1500Vac, 60sec.
Resistenza di isolamento	CR ≤ 0,33 μF IR ≥ 15.000 MΩ CR > 0,33 μF IR ≥ 6.000 s	100±15Vdc, 60sec / 25℃
Robustezza delle terminazioni	Nessuna rottura del filo e nessun danno al condensatore	Forza tesa della forza di carico terminale: 1,0 kg Tempo di mantenimento: 10 ± 1 sec
Robustezza delle terminazioni	Nessuna rottura del filo e nessun danno al condensatore	Resistenza alla flessione della forza di carico terminale: 0,5 kg Tempo di piegatura : 4 x 90 ﾟ
Resistenza al calore di saldatura	(1) Aspetto : Nessun danno visibile (2) △C/C : ≤ ±5% del valore iniziale	Temperatura di saldatura: 260 ± 5 ℃ Tempo di saldatura: 5 ± 0,5 sec
Saldabilità	95% della stagnatura superficiale	Temperatura di saldatura: 260 ± 5 ℃ Tempo di saldatura: 2 ± 0,5 sec
Rapido cambiamento di temperatura	I condensatori devono essere esaminati visivamente e non devono esserci danni visibili.	Temperatura di categoria inferiore: -40 ℃ Temperatura di categoria superiore: 110 ℃ Numero di cicli: 5 Durata t1 = 30 min
Vibrazione	I condensatori devono essere esaminati visivamente e non devono esserci danni visibili	Gamma di frequenza: 10~55Hz Percorso: X,Y,Z (asse) 2h / asse (6h in totale) Ampiezza di spostamento: 0,75 mm

Articoli di prova	Requisiti di prestazione	Condizioni di prova
Sequenza climatica	(1) Aspetto : Nessun danno visibile (2) △C/C : ≤ ±5% del valore iniziale (3) DF (tanδ) : ≤ 0,008 di valore maggiorato (4) IR : ≥ 50% dei limiti applicabili (5) A prova di tensione: Normale	Calore secco Temperatura superiore: 110 ℃ Durata inferiore: 16 ore
Sequenza climatica		Freddo Temperatura: -40℃ Durata: 2 ore
Calore umido Stato stazionario	(1) Aspetto : Nessun danno visibile (2) △C/C : ≤ ±5% del valore iniziale (3) DF (tanδ) : ≤ 0,008 di valore maggiorato (4) IR : ≥ 50% dei limiti applicabili (5) A prova di tensione: Normale	+40°C e 93% UR, 56 giorni
Carica e scarica	(1) Aspetto : Nessun danno visibile (2) △C/C : ≤ ±10% del valore iniziale (3) DF (tanδ) : ≤ 0,008 di valore maggiorato (4) IR : ≥ 50% dei limiti applicabili	Tensione di prova: √2 x URVAC 50 Hz Carica e scarica: 0,5 sec/ora Ripetuto per 10000 cicli
Resistenza	(1) Aspetto: nessun danno visibile (2) △C/C : ≤ ±10% del valore iniziale (3) DF (tanδ) : ≤ 0,008 di valore maggiorato (4) IR : ≥ 50% dei limiti applicabili	1,25 x UR VAC 50 Hz, una volta ogni ora aumentare a 1.000 V CA per 0,1 secondi, 1.000 ore alla temperatura nominale superiore

Condizioni di archiviazione

1 Si noti che la saldabilità dei terminali può essere deteriorata se conservati a malapena in atmosfera per lunghi periodi
2 Non dovrebbe trovarsi a temperature particolarmente elevate e ad alta umidità, deve essere sottoposto alle seguenti condizioni (conservazione nella confezione originale)
Temperatura: 35 MAX Umidità relativa: 60% MAX
3 Periodo di conservazione:Perdita:12 mesi max (dalla data di produzione indicata sull'etichetta nel sacchetto della confezione)

Articolo	Requisito caratteristico					Metodo di prova e condizione
Categoria climatica	40/110/56
Classe di infiammabilità passiva	B
temperatura di esercizio	-40~+110
Gamma di capacità	0,0022 μF~2,2 μF
Tolleranza di capacità	±10%(K),±20%(M)					1 KHz, 1,0 Vrms, 25
Tensione nominale	250 V CA/275 V CA/300 V CA/305 V CA/310 V CA
Fattore di dissipazione	1 KHz<0,10%					IR≥6000s
Resistenza di isolamento	C≤0.33μF		C>0.33μF			UR>100 V, 100 V CC,
	IR≥15000 MΩ		IR≥6000s			Anni '60, 20
Tensione di tenuta tra i terminali	Nessun guasto permanente o flashover					4.3UR(dc) 60s 25Corrente di interruzione 10mA
Tensione di tenuta tra i terminali e la custodia	Nessun guasto permanente o flashover					2UR+1500V(ca) 60s 25 ≥2000V(ca) 25
MASSIMO.Tempo di salita dell'impulso (dv/dt)	Spaziatura di piombo
	7,5 mm 600 V/μs	10 mm		15 mm	22,5 mm		27,5 mm	37,5 mm 100 V/μs

Requisito ambientale

1 Conformità ai requisiti RoHS.
2 Conformità al requisito del REACH.
3 senza alogeni (come richiesto).
4 Si prega di consultare l'allegato 2 per i resoconti dei test di Rohs and Reach da parte di terzi

Controllo di qualità

0,22 uF ignifugo di 224k resistenza all'umidità del condensatore 275VAC di alta 0

Struttura del prodotto
