Dettagli:
|
| Caratteristiche: | Perdite molto basse ad alta frequenza, adatte per correnti elevate | Capacità:: | 鎮ㄨ鎵剧殑璧勬簮宸茶鍒犻櫎銆佸凡鏇村悕鎴栨殏鏃朵笉鍙敤銆 |
|---|---|---|---|
| Tensione nominale:: | 250-310V | Temperatura di funzionamento: | -40℃～+110℃ |
| Applicazione:: | Elettrodomestico, alimentatore, amperometro | Tolleranza di capacità:: | ±10%(K) |
| Pacchetto: | Sigillatura del cartone | ||
| Evidenziare: | Condensatore 275VAC 0,01 uF,condensatore 103K |
||

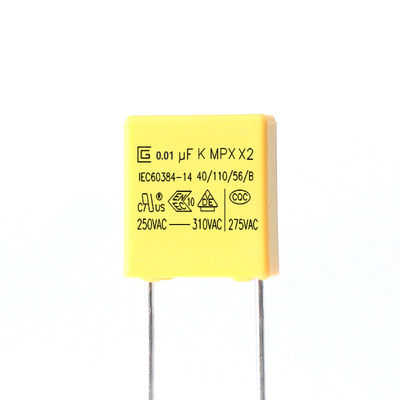

Il condensatore autorigenerante della sicurezza di 0.01uf 103K 275VAC X2 per sopprime il disturbo elettromagnetico
X2 sicurezza Capacitor.pdf
Condensatore di X --- condensatore metallizzato del film del polipropilene; solitamente, X il condensatore principalmente è fatto del condensatore del film di poliestere con la resistenza relativamente grande della corrente ondulata. Questo tipo di condensatore ha un grande volume, ma permette una grande corrente per la tassa e lo scarico istantanei e la sua resistenza interna è corrispondentemente piccola. Il condensatore di X adotta il quadrato esterno e il OPP ad alta tensione interno (bobina materiale metallizzata del polipropilene che elabora) nell'imballaggio di plastica. Il materiale di OPP non solo ha migliore prestazione elettrica, ma anche può efficacemente ridurre l'impatto degli impulsi ad alta frequenza una volta collegato in parallelo con l'estremità dell'input dell'alimentazione elettrica. Effetti di potere.
Introduzione di prodotti
Il MPX è arrotolato con il dielettrico metallizzato del film del polipropilene, la costruzione non induttiva, i cavi di filo di rame in scatola ed il rivestimento ignifugo dell'epossiresina. Hanno caratteristiche eccellenti di ignifugo autorigenerante e buon secondo l'UL 94-V0
Tipo applicazione
I prodotti ampiamente usato per i soppressori di interferenza e delle le applicazioni linei attraverso del condensatore. Adatto a utilizzato a nelle situazioni dove il guasto del condensatore non condurrà al pericolo di scossa elettrica.
Caratteristiche
1 costruzione di Non induzione
Alta resistenza all'umidità 2
Proprietà autorigenerante 3
4 tipo ignifugo (conformità with l'UL 94V-0)
Perdita molto piccola 5
6 caratteristiche eccellenti di temperatura e di frequenza
Alta resistenza di isolamento 7
Specifiche (IEC 60384-14)
| Elementi della prova | Requisiti prestazionali | Stati della prova |
| Capacità | All'interno della tolleranza ha specificato | 1KHz, massimo 1Vrms a 25℃ |
| Fattore di dissipazione | 0,001 (0,1%) massimi. | 1KHz, massimo 1Vrms a 25℃ |
| Prova di tensione | Non sia l'anomalia | Fra la prova dei terminali 4.3UR (VCC) di 60sec. |
| Fra il terminale e la recinzione UR×200%+1500Vac, 60sec. | ||
| Resistenza di isolamento | CR >0.33μF IR ≥6,000s del ≥ 15,000MΩ del ≤ 0.33μF IR del CR | 100±15Vdc, 60sec/25℃ |
| Robustezza dei termini | Nessuna rottura del cavo e nessun danno del condensatore |
Forza tesa della forza terminale del carico: 1,0 chilogrammi Tempo di tenuta: 10 ± 1sec |
|
Resistenza alla flessione della forza terminale del carico: 0,5 chilogrammi Tempo di piegamento: ゚ 4 x 90 |
||
| Resistenza a calore di saldatura |
(1) aspetto: Nessun danno visibile (2)△ C/C: ≤ ±5% del valore iniziale |
Temperatura della lega per saldatura: 260±5℃ Tempo della lega per saldatura: 5±0.5sec |
| Solderability | 95% dell'inscatolare di superficie |
Temperatura della lega per saldatura: 260±5℃ Tempo della lega per saldatura: 2±0.5sec |
| Variazione di temperatura rapida | I condensatori saranno esaminati visivamente e non ci sarà danno visibile. |
Abbassi la temperatura di categoria: -40℃ Temperatura superiore di categoria: 110℃ Numero dei cicli: 5 Durata T1 = min 30 |
| Vibrazione | I condensatori saranno esaminati visivamente e non ci sarà danno visibile |
Gamma di frequenza: 10~55Hz Corso: X, Y, Z (asse) 2h / asse (6h nel totale) Ampiezza di spostamento: 0.75mm |
| Elementi della prova | Requisiti prestazionali | Stati della prova |
| Sequenza climatica |
(1) aspetto: Nessun danno visibile (2)△ C/C: ≤ ±5% del valore iniziale (3) DF (tanδ): ≤ 0,008 di valore aumentato (4) IR: ≥ 50% dei limiti applicabili (5) prova di tensione: Normale |
Calore asciutto Temperatura superiore: 110℃ Durata più bassa: 16Hours |
|
Freddo Temperatura: -40℃ Durata: 2Hours |
||
| Stato di stabilità umido di calore |
(1) aspetto: Nessun danno visibile (2)△ C/C: ≤ ±5% del valore iniziale (3) DF (tanδ): ≤ 0,008 di valore aumentato (4) IR: ≥ 50% dei limiti applicabili (5) prova di tensione: Normale |
RH di 93% e di +40°C, 56 giorni |
| Tassa e scarico |
(1) aspetto: Nessun danno visibile (2)△ C/C: ≤ ±10% del valore iniziale (3) DF (tanδ): ≤ 0,008 di valore aumentato (4) IR: ≥ 50% dei limiti applicabili |
Tensione di prova: √2 x URVAC 50 hertz Tassa e scarico: 0.5sec/time Ripetuto per 10000 cicli |
| Resistenza |
(1) aspetto: Nessun danno visibile (2)△ C/C: ≤ ±10% del valore iniziale (3) DF (tanδ): ≤ 0,008 di valore aumentato (4) IR: ≥ 50% dei limiti applicabili |
x 1,25 UR VCA 50 hertz, una volta ogni ora aumento a 1,000VAC per 0,1 secondo, 1.000 ore alla temperatura nominale superiore |
Condizioni di stoccaggio
1 t dovrebbe essere notata che il solderability dei terminali può essere deteriorted una volta memorizzato a mala pena in un'atmosfera per i preriods lunghi
2 non dovrebbe essere situato in particolarmente ad alta temperatura ed alta umidità, deve presentare alle seguenti circostanze (che tengono nel pacchetto originale)
Temperatura: Umidità di 35 MAX Relative: 60% MAX
Periodo di stoccaggio 3: Losse: massimo 12 mesi (a partire dalla data fabbricante ha segnato sull'etichetta nella borsa del pacchetto)
Requisito dell'ambiente
1 conformità with il requisito di RoHS.
Conformità 2 with il requisito della PORTATA.
3 senza alogeno (come richiesto).
4 vedi prego il collegamento 2 per i reprots della prova del Rohs e della portata dai terzi
Controllo di qualità
Struttura di prodotto
