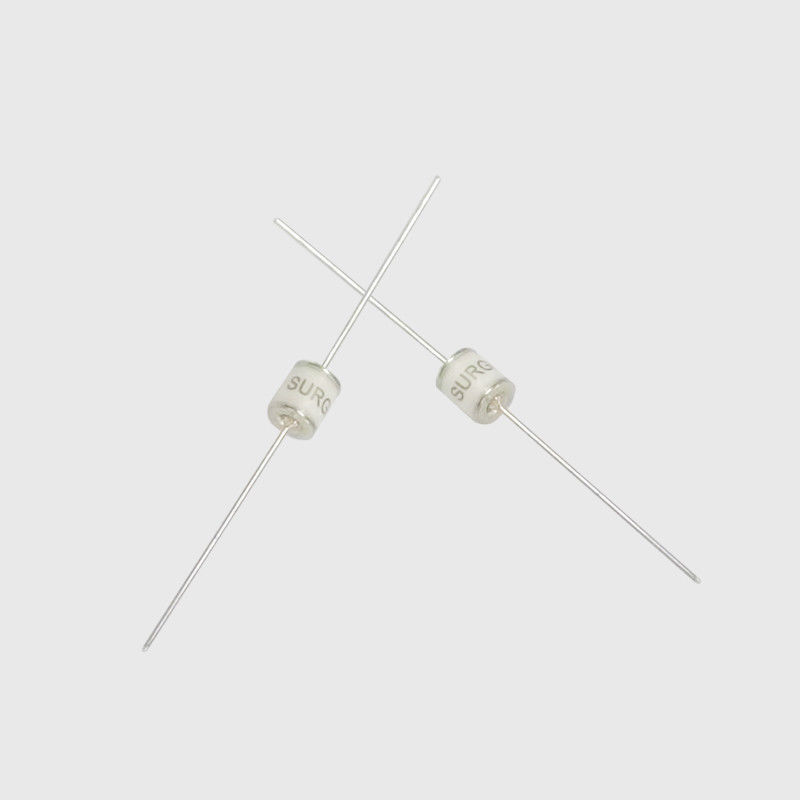

Campione basso della struttura della lampada a scarica 70V-5000V SMD di capacità disponibile

Lampade a scariche basse di capacità - CC di serie SX5 Scintilla-sopra tensione: 70~5000V

SX5 0 - 230X SMDT.pdf


La lampada a scarica è una componente Gap tipa di protezione contro il fulmine, che è stata ampiamente usata nella protezione contro il fulmine dei sistemi di comunicazione. Il tubo di scarico è usato spesso nelle prime o prime due fasi di un circuito di protezione multilivelli scaricare la sovracorrente del fulmine e la sovratensione istantanee di limite. Poiché la resistenza di isolamento dell'inter elettrodo del tubo di scarico è grande e la capacità parassita è piccola, non è adatto a protezione contro il fulmine ad alta frequenza per i segnali presenta i vantaggi definiti. Le imperfezioni principali delle caratteristiche della protezione del tubo di scarico sono che lo scarico ad azione ritardata è grande, la sensibilità di azione non è ideali ed è difficile efficacemente da sopprimere l'onda del fulmine con un aumento ripido della testa dell'onda e c'è un problema guidante in folle nella protezione contro il fulmine della centrale elettrica.

Le lampade a scariche comunemente usate includono i tubi di scarico dell'due-elettrodo ed i tubi di scarico dell'tre-elettrodo. La maggior parte dei materiali d'imballaggio delle coperture sono ceramica, in modo da sono chiamate tubi di scarico ceramici.


Principio


Il principio di lavoro del tubo di scarico è scarico di lacuna del gas. Quando certa tensione si applica fra i due pali del tubo di scarico, un campo elettrico irregolare è generato fra gli elettrodi: nell'ambito dell'azione di questo campo elettrico, il gas nel tubo comincia a dissociare. Quando gli aumenti applicati di tensione per fare la lacuna fra gli elettrodi quando l'intensità di campo supera la resistenza dielettrica del gas, la lacuna fra i due pali saranno ripartiti per lo scarico e lo stato d'isolamento originale sarà trasformato in uno stato conduttivo. Dopo la conduzione, la tensione fra i due pali del tubo di scarico rimarrà al livello di tensione residuo determinato dall'arco di scarico. , questa tensione residua è generalmente molto bassa, di modo che l'attrezzatura elettronica collegata in parallelo con il tubo di scarico è protetta da danno di sovratensione

Caratteristiche

1. RoHS & HF compiacenti
2. struttura di SMD
3. CC Scintilla-sopra tensione: capacità bassa 70~5000V 4.
5. riconoscimento dell'agenzia: UL
6. temperatura di funzionamento: - 30°C ~ stoccaggio di +85°C
temperatura: - 40°C ~ +115°C


Condizioni di stoccaggio del magazzino dei prodotti

· Condizioni di stoccaggio:
1. temperatura di stoccaggio: -10°C~+40°C
2. umidità relativa: ≤75%RH
3. stia alla larga dall'atmosfera e la luce solare corrosive. · Periodo di permanenza: 1 anno



Applicazioni raccomandate

1. Modem via cavo
2. xDSL
3. decoder
4. set televisivi
5. fornitore di potere
6. prodotti elettronici di consumo
