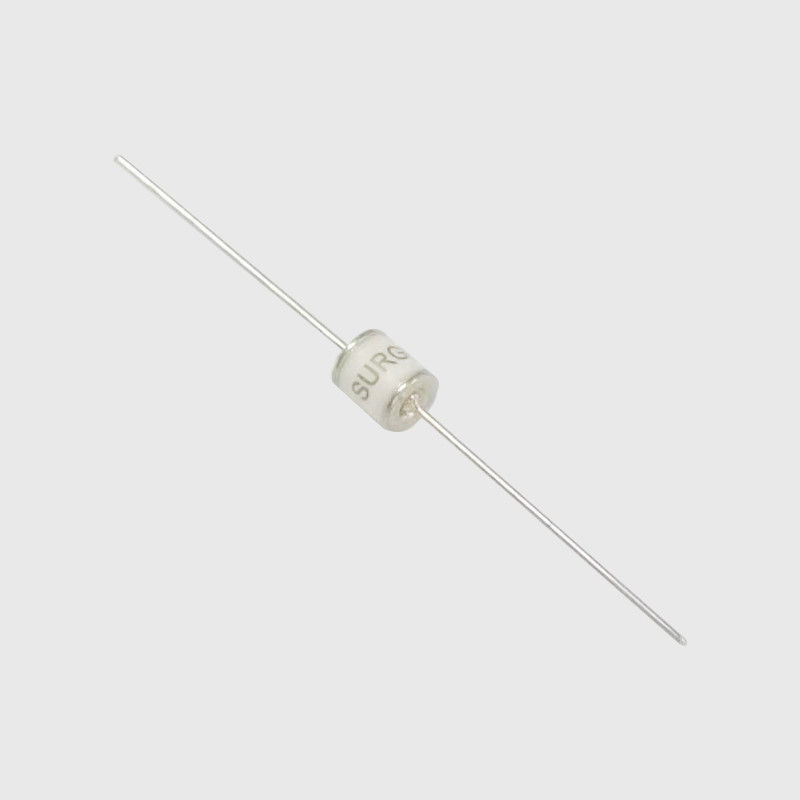

70V - campione di vetro della struttura della metropolitana di scarico 5000V SMD disponibile

Lampade a scariche basse di capacità - SX5 serie RoHS & HF compiacente

SX5 0 - 230X SMDT.pdf


Struttura


Alcune lampade a scariche usano il vetro come la parete dell'incapsulamento del tubo. Una certa anche ceramica di uso come le coperture del pacchetto ed il tubo di scarico è riempita di gas inerte con le proprietà elettriche stabili (quali l'argon e gas al neon, ecc.). Gli elettrodi di scarico del tubo di scarico comunemente usato sono generalmente due o tre e gli elettrodi sono separati da un gas inerte. Secondo la regolazione del numero degli elettrodi, il tubo di scarico può essere diviso nei tubi di scarico del tre-palo e del due-palo.
Il tubo di scarico ceramico del diodo è composto di elettrodo puro del ferro, cappuccio della lega del nichel-cromo-cobalto, cappuccio di saldatura del argento-rame ed ente ceramico del tubo ed altre componenti principali. Gli elettrodi di scarico nel tubo sono ricoperti d'ossidi radioattivi e la parete interna del tubo inoltre è ricoperta d'elementi radioattivi per migliorare le caratteristiche di scarico. L'elettrodo di scarico pricipalmente ha due strutture: a forma di bastoncino e cupolare. Nel tubo di scarico dell'elettrodo a forma di bastoncino, uno scudo termico cilindrico è installato fra l'elettrodo e la parete del corpo del tubo. Lo schermo di calore può fare il corpo che ceramico del tubo il calore tende all'uniforme, di modo che non ci sarà surriscaldamento locale ed indurrà il tubo a rompersi. L'interno dello scudo termico inoltre è ricoperto d'ossidi radioattivi più ulteriormente per ridurre la dispersione di scarico. Nel tubo di scarico dell'elettrodo cupolare, la maglia del molibdeno è installata alla bocca della tazza e l'elemento del cesio è installato nella tazza, che inoltre riduce la dispersione di scarico.
Il tubo di scarico dell'tre-elettrodo inoltre è composto di elettrodi puri del ferro, di cappucci della lega del nichel-cromo-cobalto, di cappucci della saldatura del argento-rame e di tubi ceramici. Differente dal tubo di scarico del diodo, un cilindro della lega del nichel-cromo-cobalto si aggiunge al tubo di scarico dell'tre-elettrodo come il terzo palo, cioè, l'elettrodo a terra.


Principio


Il principio di lavoro del tubo di scarico è scarico di lacuna del gas. Quando certa tensione si applica fra i due pali del tubo di scarico, un campo elettrico irregolare è generato fra gli elettrodi: nell'ambito dell'azione di questo campo elettrico, il gas nel tubo comincia a dissociare. Quando gli aumenti applicati di tensione per fare la lacuna fra gli elettrodi quando l'intensità di campo supera la resistenza dielettrica del gas, la lacuna fra i due pali saranno ripartiti per lo scarico e lo stato d'isolamento originale sarà trasformato in uno stato conduttivo. Dopo la conduzione, la tensione fra i due pali del tubo di scarico rimarrà al livello di tensione residuo determinato dall'arco di scarico. , questa tensione residua è generalmente molto bassa, di modo che l'attrezzatura elettronica collegata in parallelo con il tubo di scarico è protetta da danno di sovratensione

Caratteristiche

1. RoHS & HF compiacenti
2. struttura di SMD
3. CC Scintilla-sopra tensione: capacità bassa 70~5000V 4.
5. riconoscimento dell'agenzia: UL
6. temperatura di funzionamento: - 30°C ~ stoccaggio di +85°C
temperatura: - 40°C ~ +115°C


Condizioni di stoccaggio del magazzino dei prodotti

· Condizioni di stoccaggio:
1. temperatura di stoccaggio: -10°C~+40°C
2. umidità relativa: ≤75%RH
3. stia alla larga dall'atmosfera e la luce solare corrosive. · Periodo di permanenza: 1 anno



Applicazioni raccomandate

1. Modem via cavo
2. xDSL
3. decoder
4. set televisivi
5. fornitore di potere
6. prodotti elettronici di consumo
