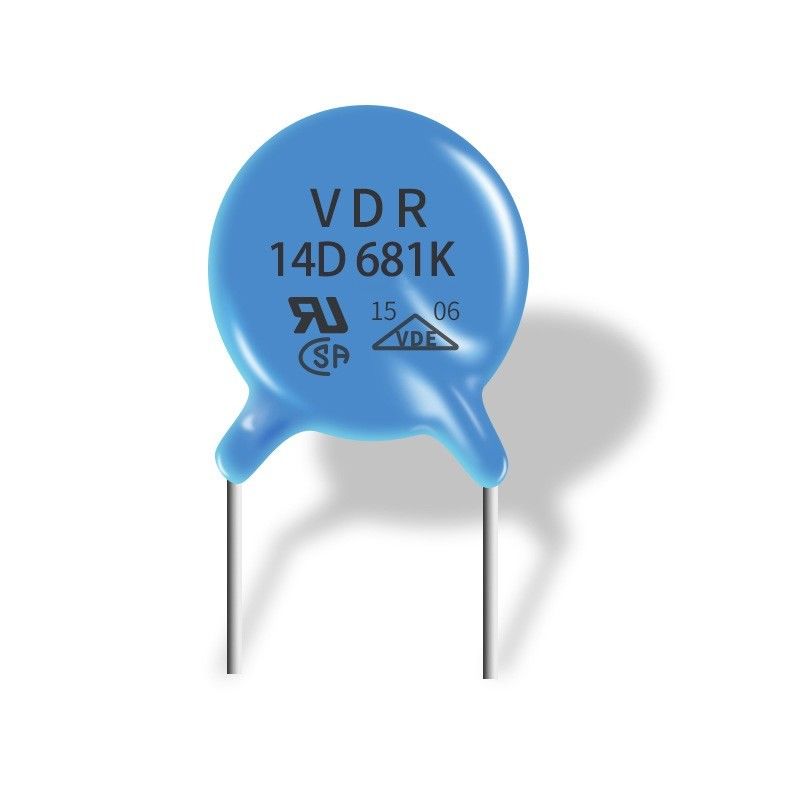

Varistore dei MOVIMENTI 14D681K per medico/industriale

Picco di corrente veloce del varistore di tempo di reazione 14D 681k alto resistere alla capacità

Quattro caratteristiche dei varistori dei MOVIMENTI:
1. Caratteristiche di protezione
Quando la forza di impulso (o corrente di impulso Isp=Usp/Zs) della fonte di impulso non supera il valore specificato, la tensione di pressione dei MOVIMENTI non è permessa superare l'impulso per resistere alla tensione del circuito elettronico protetto.
2. Resistenza di scossa
Cioè il varistore stesso dei MOVIMENTI sopporta la corrente di impatto e l'energia stimate di impatto, compreso un potere medio quando gli impatti multipli si presentano nella successione.
3. Caratteristiche di vita
Ci sono due caratteristiche di vita qui, una sono la durata di tensione di lavoro continua, cioè, il varistore dovrebbe potere lavorare attendibilmente per il tempo stabilito nelle circostanze stabilite di tensione di sistema e di temperatura ambiente. Il secondo è la vita di impatto, che è il numero di volte che può resistere all'impatto stabilito.
4. Dopo che il piezoresistor interviene nel sistema, oltre alla funzione protettiva «della valvola di sicurezza», inoltre determinerà «gli effetti secondari», che non dovrebbero ridurre la prestazione di lavoro del sistema normale.
Attualmente, ci sono tre fattori principali da considerare: uno è un valore del varistore stesso di capacità (dieci ai decine di migliaia PF); l'altra è la perdita corrente nell'ambito della tensione di sistema; il terzo è la corrente non lineare del varistore con l'impedenza di fonte. Effetti di coppia su altri circuiti.
Caratteristiche dei varistori
(1) vantaggi: la gamma di tensione è molto ampia, da parecchi volt a parecchie migliaia di volt, la punta di corrente può provenire dai dieci a parecchie migliaia di ampèri, la velocità di risposta è veloce, non c'è polarità, nessun guidar in follee ed il picco di corrente resiste alla capacità è grande. prezzo basso.
(2) svantaggi: La tensione di pressione è relativamente alta, che può raggiungere generalmente 2 - 3 volte la tensione di lavoro. Inoltre, pressione
La corrente di perdita degli aumenti del varistore con l'aumento del numero degli impatti dell'impulso. Il tempo di reazione è più lungo e la capacità parassita è più grande.
(3) occasioni applicabili: Linee di corrente continua, segnali a bassa frequenza, o usato in serie con le lampade a scariche per le linee di corrente alternata.

Specifiche:



Numero del pezzo	VCA (V)	VCC (V)	V1mA (V)	IP (A)	Vc (V)	Io norma (A)	Io (A) alto impulso	Norma (J)	(J) alto impulso	Potere stimato (W)	C@1KHz (PF)
10D180K (J)	11	14	18 (15-21.6)	5	36	500	1000	2,1	3,0	0,05	5600
10D220K (J)	14	18	22 (19.5-26)	5	43	500	1000	2,5	5,0	0,05	4500
10D270K (J)	17	22	27 (14-31)	5	53	500	1000	3,0	6,0	0,05	3700
10D330K (J)	20	26	33 (29.5-36.5)	5	65	500	1000	4,0	7,0	0,05	3000
10D390K (J)	25	31	39 (35-43)	5	77	500	1000	4,6	9,0	0,05	2400
10D470K (J)	30	38	47 (42-52)	5	93	500	1000	5,5	11	0,05	2100
10D560K (J)	35	45	56 (50-62)	5	110	500	1000	7,0	13	0,05	1800
10D680K (J)	40	56	68 (61-75)	5	135	500	1000	8,2	15	0,05	1500
10D820K (J)	50	65	82 (74-90)	25	135	2500	3500	12	17	0,4	1200
10D101K (J)	60	85	100 (90-110)	25	165	2500	3500	15	18	0,4	1000
10D121K (J)	75	100	120 (108-132)	25	200	2500	3500	18	21	0,4	830
10D151K (J)	95	125	150 (135-165)	25	250	2500	3500	22	25	0,4	670
10D181K (J)	115	150	180 (162-198)	25	300	2500	3500	27	30	0,4	560
10D201K (J)	130	170	200 (180-220)	25	340	2500	3500	30	35	0,4	500
10D221K (J)	140	180	220 (198-242)	25	360	2500	3500	32	39	0,4	450
10D241K (J)	150	200	240 (216-264)	25	395	2500	3500	35	42	0,4	420
10D271K (J)	175	225	270 (243-297)	25	455	2500	3500	37	49	0,4	370
10D301K (J)	190	250	300 (270-330)	25	500	2500	3500	40	54	0,4	330
10D331K (J)	210	275	330 (297-363)	25	550	2500	3500	43	58	0,4	300
10D361K (J)	230	300	360 (324-396)	25	595	2500	3500	47	65	0,4	280
10D391K (J)	250	320	390 (351-429)	25	650	2500	3500	60	70	0,4	260
10D431K (J)	275	350	430 (387-473)	25	710	2500	3500	65	80	0,4	230
10D471K (J)	300	385	470 (423-517)	25	775	2500	3500	67	85	0,4	210
10D511K (J)	320	415	510 (459-561)	25	845	2500	3500	69	90	0,4	200
10D561K (J)	350	460	560 (504-616)	25	925	2500	3500	70	92	0,4	180
10D621K (J)	385	505	620 (558-682)	25	1025	2500	3500	72	95	0,4	160
10D681K (J)	420	560	680 (612-748)	25	1120	2500	3500	75	98	0,4	150
10D751K (J)	460	615	750 (675-825)	25	1240	2500	3500	77	100	0,4	130
10D781K (J)	485	640	780 (702-858)	25	1290	2500	3500	80	105	0,4	130
10D821K (J)	510	670	820 (738-902)	25	1355	2500	3500	85	110	0,4	120
10D911K (J)	550	745	910 (819-1001)	25	1500	2500	3500	93	130	0,4	110
10D102K (J)	625	825	1000 (900-1100)	25	1650	2500	3500	102	140	0,4	100
10D112K (J)	680	895	1100 (990-1210)	25	1815	2500	3500	115	155	0,4	90
