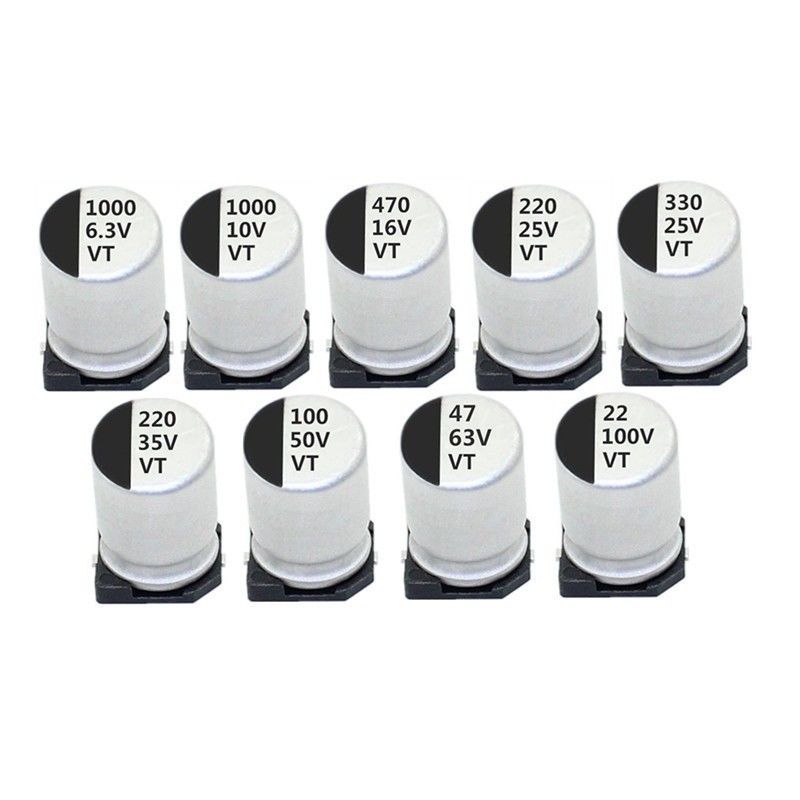

Grande capacità di stoccaggio di alluminio su misura del condensatore elettrolitico

Capacità di stoccaggio di alluminio di piccola dimensione del condensatore elettrolitico di prestazione stabile grande

Il condensatore elettrolitico di alluminio è un condensatore polarizzato. Il suo piatto positivo è fatto del di alluminio, che è immerso nell'elettrolito per il trattamento dell'ossidazione anodica. Uno strato del film di ossido di alluminio è formato sulla superficie del di alluminio ed il suo spessore è generalmente 0.02~0.03μm. Questo strato del film di ossido è il medium d'isolamento fra i piatti positivi e negativi. L'elettrodo negativo del condensatore è composto di elettrolito e l'elettrolito è composto generalmente di acido borico, di acqua di ammoniaca, di glicole etilenico, ecc. per facilitare la fabbricazione di condensatori, la soluzione dell'elettrolito è impregnata solitamente su una carta speciale e poi un pezzo di di alluminio originale è incollato insieme alla carta inzuppata nella soluzione dell'elettrolito, di modo che l'elettrodo negativo può facilmente essere attintoe la striscia originale del di alluminio, quale la figura manifestazioni di 1a. Il centro del condensatore elettrolitico di alluminio è costituito dall'avvolgimento degli elettrodi positivi e negativi suddetti secondo il loro asse centrale e poi il centro è ingrandetto ed imballato nelle coperture di alluminio per formare un condensatore elettrolitico di alluminio. Per tenere la soluzione dell'elettrolito dalla colatura o dall'inaridire, una spina di gomma è utilizzata per sigillare la bocca del caso di alluminio.
Per ottenere una grande capacità e un piccolo volume, incisione chimica è usato per formare una superficie ruvida da un lato del di alluminio positivo, di modo che l'area dell'elettrodo è aumentata, quindi aumentante la capacità.
La ragione per la quale i condensatori elettrolitici di alluminio hanno polarità è che il film di ossido di alluminio sulla piastrina positiva ha conducibilità unidirezionale. Soltanto quando il polo positivo del condensatore è collegato al polo positivo dell'alimentazione elettrica ed il palo negativo è collegato al palo negativo dell'alimentazione elettrica, il film di ossido di alluminio può funzionare come medium d'isolamento. effetto. Se la polarità del condensatore elettrolitico di alluminio è invertita, il film di ossido di alluminio si trasformerà in in un conduttore ed il condensatore elettrolitico non solo non riuscirà a funzionare, ma anche a causare il surriscaldamento e danneggiare il condensatore dovuto una grande corrente che passa attraverso.
Per impedire gli incidenti di esplosione accidentali quando i condensatori elettrolitici di alluminio sono in uso, un punto debole meccanico scanalato è premuto generalmente sul fronte dell'estremità delle coperture di alluminio. Una volta che la pressione interna del condensatore elettrolitico è troppo alta, la scanalatura del punto debole si fenderà per limitazione della pressione e protezione dal rischio di esplosione.
Sebbene i condensatori elettrolitici di alluminio abbiano polarità, se i nuovi metodi sono adottati nella struttura e nel processo, i condensatori elettrolitici non polari possono anche essere fatti.

I condensatori elettrolitici di alluminio hanno le seguenti caratteristiche:

①La capacità per volume unitario è particolarmente grande ed il prezzo per capacità dell'unità è il più basso.
②I condensatori elettrolitici di alluminio sono polarizzati.
③La costante dielettrica è relativamente grande, generalmente 7~10.
④L'errore della capacità è grande, la perdita è grande e la corrente di perdita è grande e la capacità e la perdita cambieranno con la variazione di temperatura.
⑤La gamma di temperature di lavoro è stretta, soltanto adatto a lavoro nella gamma di temperature di -20℃~+50℃.
⑥La tensione di lavoro è bassa, generalmente 6.3-400V.
⑦Il prezzo non è costoso.

Caratteristiche di temperatura:

Impedenza di misura a +20 ±2°C, 1,00kHz ±20%
Impedenza di misura a -25 ±2°C, 1,00kHz ±20%
Impedenza di misura a -55 ±2°C, 100kHz ±20%
Il rapporto dell'impedenza del -25 e dei valori di -55°C al valore di +20°C sarà di non superare i seguenti valori
