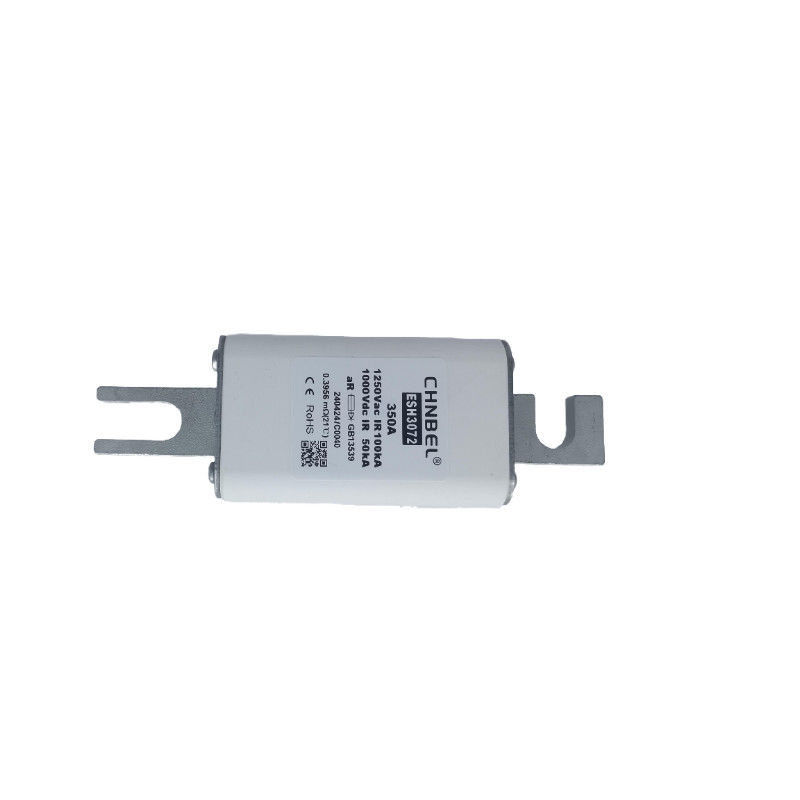

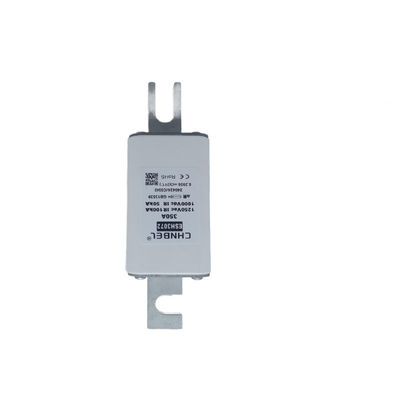

Descrizione del prodotto:
Con un valore IR di 120kA@1500Vdc, questo fusibile di riserva ad alta tensione è in grado di gestire alti livelli di energia elettrica,garantire che le apparecchiature elettriche e le infrastrutture siano protette da danni o guasti dovuti a sovraccariche.
Il nostro fusibile ad alta tensione è progettato per essere conforme agli standard e alle approvazioni GB13539/IEC60269, garantendo che soddisfi i più elevati standard di qualità e sicurezza.Puoi fidarti che questo fusibile funzionerà in modo affidabile e costante in condizioni di alta tensione.
Una delle caratteristiche chiave di questo fusibile limitatore di corrente ad alta tensione è il suo tempo di arco veloce di meno di 5 ms. Ciò significa che in caso di sovraccarico,il fusibile isola rapidamente ed efficacemente il guasto per evitare danni al sistema elettrico.
Investire nel nostro fusibile di limitazione di corrente ad alta tensione è una scelta intelligente per qualsiasi installazione elettrica ad alta tensione.potete essere sicuri che il vostro sistema elettrico sia protetto da eccessive correnti.
Caratteristiche e vantaggi:
Si utilizza per la protezione da cortocircuito del dispositivo di stoccaggio dell'energia, centro UPS, sistema di ricarica, inverter, pila di ricarica.
La tecnologia di indurimento più avanzata al mondo, che migliora efficacemente la resistenza alle vibrazioni e l'alta capacità di rottura della corrente.
Dimensioni (mm)
Curva temporale corrente
Trasporto e deposito
Evitare attacchi meteorologici pesanti e danni meccanici;
Temperatura di conservazione del prodotto: -40° C~120° C ((-40° F~248° F)".
Immagazzinamento del prodotto Umidità: T=40°C RH≤70%, T≤30°C RH≤80%, T≤20°C RH≤90%
Temperatura di conservazione del pacchetto: -40° C~80° C ((-40° F~176° F);
Immagazzinamento dell'imballaggio Umidità: RH≤90%, priva di condensazione.
Condizioni di esercizio
️I fusibili possono funzionare regolarmente in condizioni di flusso senza correzioni;
Se le condizioni di funzionamento sono superiori alle normali ma si trovano ancora nell'area di funzionamento ammissibile, i fusibili possono avere bisogno di correzioni e di consultazioni supplementari.
corrispondente all'area ammessa, contattare la nostra società per ulteriori prove e analisi di applicabilità;
️Il flusso di corrente regolare deve essere ≤ 75% della corrente nominale raccomandata;
️Temperatura di funzionamento: -5° C~40° C(23° F~104° F);
️Temperatura di funzionamento ammissibile: -40° C~125° C ((-40° F~257° F);
️Fattori di correzione della temperatura: quando è inferiore a -5° C (−23° F), il tempo di pre-arcing a basso sovraccarico (L.O.) si allunga leggermente, la corrente nominale aumenta leggermente;
️Se funzionano al di sopra di 40 °C (< 104 °F),corrente nominale necessaria a correzioni supplementari, fattori: -Kt①.
*Nota①: il valore Kt ha già tenuto conto della portata della corrente di sicurezza in scenari di funzionamento regolari.
Altezza
️Condizioni di esercizio: altitudine≤2500m; condizioni di esercizio ammissibili: altitudine compresa tra 2000m e 4500m;
️Fattori di correzione dell'altitudine: l'altitudine ridurrà la resistenza dielettrica/la dissipazione del calore e influenzerà la forza di pressione.
a) Fusibili: aumento di T-elevazione da 0,1-0,5 km per ogni aumento di 100 m di altitudine;
b) La temperatura media dell'ambiente diminuisce di 0,5 K per ogni aumento di 100 m di altitudine;
c) se si opera in ambiente aperto, ignorare l'influenza dell'altitudine sulla corrente nominale;
d) Se si opera in ambiente chiuso e la temperatura ambientale può ancora superare i 40° C(104° F),la corrente nominale deve essere ridotta.
fattori: dal 2% al 5% per ogni aumento di altitudine di 1000 m.
*Nota: nella stessa serie, la corrente nominale più alta si riferisce ai fattori di riduzione massimi, la corrente nominale più bassa si riferisce ai fattori di riduzione minimi.
️La resistenza dielettrica è influenzata dall'altitudine;
a) Tra 2000 m e 4500 m, la resistenza dielettrica diminuirà del 12%-15% ogni 1000 m. citazione GB/T16935.1, correzione a partire da differenti interruzioni dielettriche;
b) Le distanze dielettriche dei fusibili sono normalmente molto più lunghe rispetto a GB/T16935.1, a meno che non siano specificate dimensioni minime, ignorare le lacune dielettriche;
c) La distanza dielettrica tra i fusibili e le altre strutture elettroniche o il suolo differisce dalle altezze.
Vibrazione e resistenza agli urti
️Resistenza alle vibrazioni ad alta frequenza:️20 g;
️La resistenza alle vibrazioni ad alta frequenza può soddisfare il trasporto su rotaia/veicoli a motore;
️Intense vibrazioni e condizioni di shock richiedono ulteriori test.
Istruzioni per la manutenzione e la sicurezza
️utilizzare una scheda isolante, se necessario, per evitare cortocircuiti;
️mantenere regolarmente le strutture, polverizzazione/antiossidazione/etc.;
️Sostituzione dei fusibili in caso di danni alle strutture;
️Non sostituire i fusibili durante il caricamento, a meno che non sia necessario.
