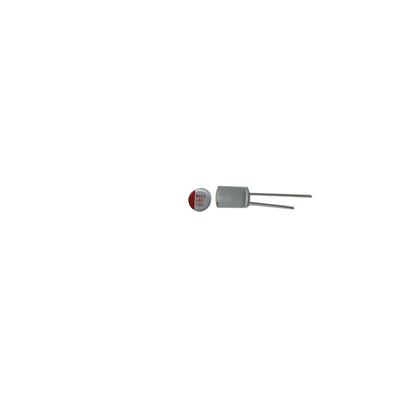

680UF10V Condensatori elettrolitici in alluminio tipo Smd per uso industriale

Descrizione del prodotto:

Il condensatore elettrolitico in alluminio solido è un componente di alta qualità progettato per varie applicazioni elettroniche.questo condensatore offre caratteristiche eccezionali per migliorare la funzionalità del circuito.

Con una corrente di fuoriuscita di 0,01 CV o 3 μA, a seconda di quale sia maggiore, questo condensatore di alluminio solido garantisce un funzionamento efficiente e una perdita di potenza minima.Questo attributo è fondamentale per mantenere l'integrità del circuito e prevenire inutili sprechi di energia.

L'intervallo tra le piastre di 2,5 mm consente una facile installazione e connessione all'interno delle schede di circuito.che consente un posizionamento rapido e sicuro del condensatore nell'area designata.

Con una tolleranza di ±20%, questo condensatore elettrolitico in alluminio garantisce prestazioni costanti e funzionalità accurate.La tolleranza stretta garantisce che il condensatore funzioni entro i limiti specificati, contribuendo alla precisione complessiva del sistema elettronico.

Progettato per resistere a condizioni estreme, la gamma di temperatura di funzionamento da -55°C a +105°C rende questo condensatore adatto a una vasta gamma di ambienti.Esposti a temperature di congelamento o a calore elevato, questo condensatore di elettroliti di alluminio mantiene le sue prestazioni e affidabilità, garantendo la stabilità in diverse condizioni di funzionamento.

Con una tensione nominale di 50V, questo condensatore può gestire livelli di tensione moderati con facilità,rendendolo adatto a varie applicazioni elettroniche che richiedono capacità affidabili di stoccaggio e scarica dell'energiaLa tensione nominale garantisce che il condensatore possa funzionare in modo sicuro ed efficace entro i suoi limiti specificati.

Nel complesso, il condensatore elettrolitico in alluminio solido è un componente versatile e affidabile che offre prestazioni e durata superiori.spaziamento ottimale tra il piombo, tolleranza stretta, ampia gamma di temperature di funzionamento e tensione nominale adeguata, lo rendono una scelta ideale per progetti e applicazioni elettroniche esigenti.

Caratteristiche:

• Nome del prodotto: condensatore elettrolitico in alluminio solido
• Capacità: 1 uF
• Tipo di montaggio: montaggio superficiale
• Dimensioni: 6,3 mm x 5,4 mm
• Tensione nominale: 50V
• Corrente di perdita: 0,01 CV o 3 μA, se maggiore

Parametri tecnici:

Applicazioni:

SLFCF Aluminum Elec Cap è un condensatore elettrolitico in alluminio solido di alta qualità progettato per varie applicazioni in cui è richiesto un condensatore affidabile e di lunga durata.Con la sua polarizzazione unica, questo Solid Al Cap è ideale per circuiti in cui è necessaria una specifica direzione di tensione.

Una delle caratteristiche chiave di questo condensatore di elettroliti solidi in alluminio è l'impressionante indice di corrente a ondulazione di 4.2A, che lo rende adatto per applicazioni con carichi di corrente fluttuanti.Questo attributo garantisce un funzionamento stabile e regolare anche nei sistemi elettrici dinamici.

La lunga durata di 2000 ore a 105 °C rende il condensatore SLFCF una scelta duratura per progetti che richiedono lunghe ore di funzionamento o ambienti ad alta temperatura.Questa affidabilità è essenziale per i sistemi critici in cui il guasto dei componenti non è una scelta.

Con una distanza di 2,5 mm, questo cappuccio Solid Al offre una facile integrazione in vari layout di circuiti, fornendo flessibilità nei processi di progettazione e assemblaggio.L'optimale spaziatura tra i capi semplifica l'installazione e la manutenzione, risparmiando tempo e fatica durante la produzione.

Inoltre, la corrente a bassa perdita di 0,01 CV o 3 μA, a seconda di quale sia la maggiore, garantisce un uso efficiente dell'energia e previene perdite di potenza inutili.Questa caratteristica è fondamentale per le applicazioni in cui l'efficienza energetica è una priorità, come nell'elettronica sensibile all'energia o nei dispositivi a batteria.

Il tappo SLFCF Aluminum Elec è adatto a una vasta gamma di occasioni e scenari, tra cui automazione industriale, alimentatori, elettronica automobilistica, telecomunicazioni e altro ancora.La sua costruzione robusta e le sue prestazioni affidabili lo rendono una scelta versatile per applicazioni esigenti che richiedono un condensatore elettrolitico di alluminio solido di alta qualità.

Personalizzazione:

Servizi di personalizzazione del prodotto per il condensatore elettrolitico in alluminio solido:

Marchio: SLFCF

Distanza tra piombo: 2,5 mm

Corrente di ondulazione: 4.2A

Dimensioni: 6,3 mm x 5,4 mm

Tipo di montaggio: montaggio superficiale

Tolleranza: ±20%

Parole chiave: Capacitore di elettroliti solidi in alluminio, Capacitore di elettroliti solidi in alluminio, Capacitore di elettroliti in alluminio

Supporto e servizi:

Il nostro supporto tecnico e i nostri servizi per il condensatore elettrolitico in alluminio solido includono:

- Assistenza di esperti per l'installazione e l'uso del prodotto

- Guida per la risoluzione dei problemi

- accesso alle specifiche dettagliate del prodotto e alle schede di dati

- Raccomandazioni per una prestazione ottimale del prodotto

- Informazioni sulla garanzia e assistenza per i resi o gli scambi

- Aggiornamenti sui progressi e i miglioramenti dei prodotti

Imballaggio e trasporto:

Imballaggio del prodotto:

Ogni condensatore elettrolitico in alluminio solido è accuratamente confezionato in un vassoio di plastica protettiva per garantire il trasporto e la gestione sicuri.che è etichettato con informazioni sul prodotto e istruzioni di gestione.

Spedizione:

Per la spedizione, i condensatori elettrolitici in alluminio solido sono imballati in modo sicuro in una scatola di spedizione con materiali ammortizzanti per evitare danni durante il trasporto.La scatola è sigillata ed etichettata con le informazioni di spedizione necessarie, compresi l'indirizzo del destinatario e il numero di tracciamento per facilitare il monitoraggio della spedizione.

Le specifiche delle serie AP-CON MRPE


1Applicazione

Questa specifica deve essere specificata per i condensatori elettrolitici solidi in alluminio polimerico conduttivo della serie PE.

2. Composizione del numero della parte

6R3 MRPE221M0606

Tensione nominale Codice di serie Capacità Tolleranza massima Codice di dimensione Codice speciale

2. 1 Codice di tensione nominale

Tabella 1 Tensione nominale e tensione di sovratensione

2.2 Codice di capacità

- Si '. Le 2 Tasso Capacità

2.3 Codice di tolleranza della capacità
Tabella 3 Tolleranza della capacità

Codice di tolleranza massima	Tolleranza massima
M	20%

2.4 Codice dimensione
Tabella 4 Dimensioni dei condensatori di tipo reale


3. Valutazione

3. 1 gamma di temperature da -55 a +105 oC

3.2 Tensione di sovratensione

Tensione nominale * 1.15

3.3 Corrente di ondulazione nominale

La corrente di ondulazione nominale deve essere conforme all'elenco delle correnti nominali standard, vale a dire i valori rms di onda sinusoidale di 100 kHz a 105 oC.

Le prestazioni elettriche e meccaniche e il metodo di prova

4. 1 Condizione di misura

Ciascuna misurazione deve essere effettuata a una temperatura compresa tra 15 e 35 oC e una umidità relativa compresa tra 45 e 85%; inoltre, tali misurazioni devono essere effettuate preferibilmente a una temperatura di 20o2 oC,e umidità relativa compresa tra il 60 e il 70%, mentre i condensatori devono essere mantenuti a temperatura di misurazione per un periodo sufficiente.

4.2 Trattamento della tensione

Se la corrente di fuga è dubbiosa, misurarla dopo aver eseguito il trattamento della tensione, che deve contenere le seguenti fasi:

(1) Applicazione di una tensione nominale di corrente continua ai condensatori per 60 minuti a 1052 oC.

(2) raffreddato a temperatura ambiente applicando tensione.

(3) Scarica attraverso una resistenza di circa 1Ω/V.

4.3 Prestazioni elettriche

4.3. 1 Tolleranza della capacità nominale

La capacità nominale deve soddisfare una tolleranza compresa tra il -20% e il +20% (M) rispetto alla capacità nominale misurata a 120 Hz-土10% a 20土2 oC.

4.3.2 Corrente di perdita

La tensione nominale di CC deve essere applicata tra le estremità del filo di piombo dell'anodo e del catodo di un condensatore attraverso una resistenza di protezione di 1kΩ,e la corrente di fuga è inferiore o uguale al valore indicato nella tabella 5 dopo 2 minuti con la tensione che raggiunge il valore nominale a 20土2 oC.

Se il valore è dubbio, misurare la corrente di fuga dopo aver eseguito il trattamento della tensione come descritto al punto 6.2.

4.3.3 Tangente dell'angolo di perdita (tanδ)

I valori di tanδ devono essere inferiori o uguali a 0,10 misurati a 120 Hz, 10% a 20 2 oC.

4.3.4 Resistenza in serie equivalente (ESR)

L'ESR a 100 kHz misurata alle seguenti condizioni elencate nella tabella 8 deve essere inferiore o uguale al valore indicato nella tabella 5.

4.3.5 Impedenza ad alta e bassa temperatura

L'impedenza a 100 kHz a -55土3 oC o 105土2 oC deve soddisfare i valori elencati nella tabella 9.

  Tabella 9 Impedenza a bassa o alta temperatura

4.4 Prestazioni meccaniche

4.4. 1 Resistenza alla trazione delle estremità del filo di piombo

Con il corpo di un condensatore fissato, il carico elencato nella tabella 10 deve essere applicato alla terminazione del filo di piombo nella sua direzione di estrazione, gradualmente fino al valore specificato e tenuto per 10土1 secondi.Dopo questa prova, il condensatore non deve risultare difettoso in caso di modifica durante l'uso.

- Si '. Le 10Tirare Forza loa di Leale filtro terminazioni


  4.4.2 Resistenza alla piegatura delle estremità del filo di piombo

Il carico di resistenza alla piegatura di cui alla tabella 11 deve essere appeso alla fine del cavo di piombo e il corpo di un condensatore deve essere piegato a 90° e tornare alla sua posizione originale.Questa operazione deve essere eseguita per circa 2 o 3 secondi. poi il corpo deve essere piegato di 90° nella direzione opposta e ritornare alla sua posizione originaria alla stessa velocità.

- Si '. Le 11- Ben. di Forza loa di Leale filtro terminazioni


FAQ:

D: Qual è il marchio di questo condensatore elettrolitico in alluminio?

R: Il marchio di questo condensatore è SLFCF.

D: Qual è la tensione nominale del condensatore elettrolitico in alluminio solido?

R: La tensione nominale di questo condensatore è [inserire la tensione nominale qui].

D: Qual è il valore di capacità del condensatore elettrolitico in alluminio solido?

R: Il valore di capacità di questo condensatore è [inserire il valore di capacità qui].

D: Qual è il range di temperatura di funzionamento di questo condensatore elettrolitico in alluminio solido?

R: L'intervallo di temperatura di funzionamento per questo condensatore è [inserire l'intervallo di temperatura qui].

D: Il condensatore elettrolitico in alluminio solido può essere utilizzato in applicazioni ad alta frequenza?

R: Sì, questo condensatore è adatto per applicazioni ad alta frequenza.
