Dettagli:
|
| Temperatura di funzionamento: | -40~+105degC/150degC | Uscita: | digitale, sensore di Digital |
|---|---|---|---|
| Tipo: | Termistore di NTC | Personalizzi: | fornisca i servizi del campione |
| Campione: | Supporto | Accuratezza: | 1%~5% |
| Teoria: | Sensore di resistenza, sensore di resistenza | Applicazione: | Applichi al modulo del controllo della temperatura dell'In-automobile |
| Evidenziare: | Sensore di temperatura impermeabile di B3950 Digital,Sonda impermeabile del sensore di temperatura di Digital |
||

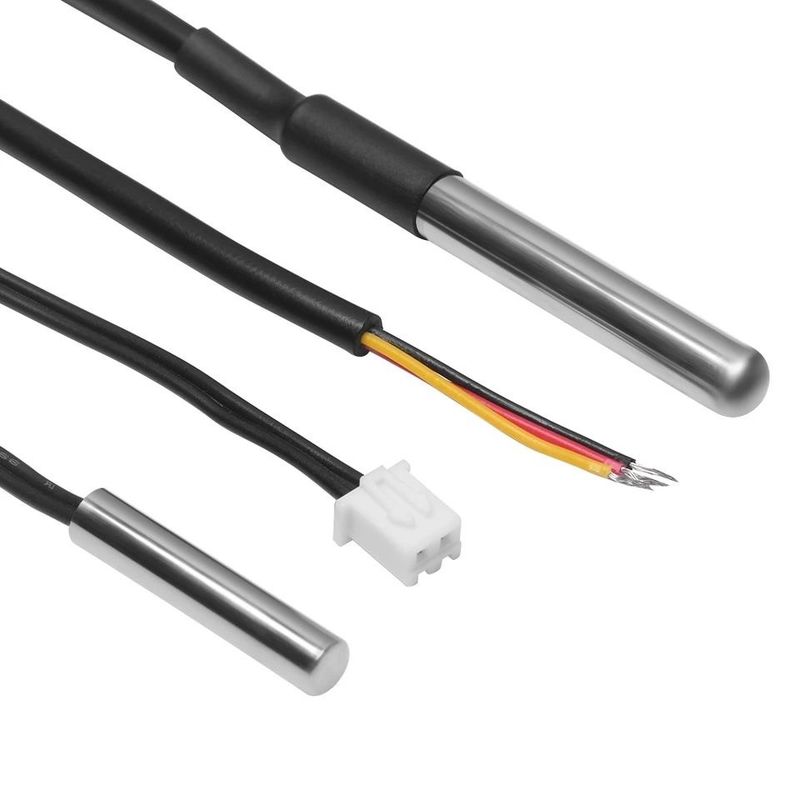

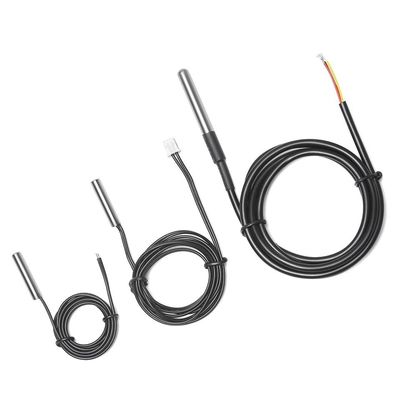

Sonda impermeabile del sensore di temperatura di lunghezza DS18B20 10K 1% B3950 Digital dell'OEM
Descrizione del sensore di temperatura dell'alloggio NTC del filo
Il sensore di temperatura è trasformato con alta precisione, termistore affidabile di NTC collegato al cavo del PVC di alta qualità, che è avvolto con isolato, il calore conduttivo e materiali resistenti dell'acqua le forme desiderate, in modo da facilitare la misura della temperatura e controllo ed installazione interurbani.
Dettagli del sensore di temperatura della sonda NTC del filo
IMPERMEABILE
Guaina impermeabile di acciaio inossidabile
NESSUN COMPONENTI ESTERNE
La 1 interfaccia unica del cavo richiede soltanto un perno del porto per la comunicazione.
METODO DI STOCCAGGIO DI UNIQL JE
Ogni dispositivo ha un codice bit-seriale 64 unici immagazzinato in una ROM a bordo.
Caratteristiche
1. Ampia gamma di temperatura di funzionamento, buona stabilità ed affidabilità.
2. Facile ad installazione ed a manipolazione mentre il sigillamento può essere fatto secondo l'ambiente e le circostanze là si applica dal cliente.
3. La prova accurata può riflettere precisamente il mutamento di temperatura.
4. Resistenza d'isolamento (MΩ): sopra 100MΩ a DC500 V
5. Gamma di temperature di lavoro (°C): -50 - +150
6. Fattore di dissipazione (mw/°C): 1-2 (in aria tranquilla)
7. Costanti di tempo termiche: entro sec 10-20 (in aria)
Sensore di temperatura utilizzato per la misura, la percezione ed il controllo di temperatura in:
• Reattori ad acqua
• Sistemi di riscaldamento
• Sistemi più freddi
• Acqua e sistemi a acqua utilizzati
• Serbatoi dell'olio e dell'acqua
• Apparecchi del consumatore, macchine del caffè
• Apparecchi industriali
• Impianti termici solari
Tipo | Sensore di temperatura di NTC (termistore) |
Gamma di temperature | -50℃ ~ +300℃; Su misura |
Accurancy | 1%; 5%; 10% |
RT (25℃) | 1K; 2K; 2.2k; 2.7k; 3K; 5K; 7K; 8K; 12K; 15K; 20K; 25K; 30K; 40K; 47K; 50K; 60K; 70K; 100K; 200K; 230K; 250K; 470K; 500K; 1000K; Su misura |
Valore di B | 3274; 3435; 3470; 3928; 3950; 3977; 4100; 4200; 4400; Su misura |
Materiale della sonda | Acciaio inossidabile SS304; alluminio; rame; di plastica; epossidico; vetro |
Installazione | Flangiato; Superficie; Infilato; Plastica; Diritto; Film; Su misura |
Materiale del cavo | Tubo termorestringibile; Tubo del PVC; tubo della fibra di vetro; tubo del teflon |
Connettore | Molex; JST; Du Pont; CWB; CJT; Tipo di U; Su misura |
Impermeabile | IP67; IP68 |
La temperatura di funzionamento e l'ambiente del sensore di temperatura di NTC dipendono dalla prestazione specifica del suoi elemento e filo di piombo di centro:
►Termistore differente di NTC utilizzando nei sensori di temperatura di NTC con la seguente temperatura di funzionamento differente:
Chip o MF52A, MF51E, MF55: la temperatura resiste al grado 125℃, la temperatura reale per resistere al grado 150℃
MF58: la temperatura resiste al grado 200℃, la temperatura reale per resistere al grado 250℃
MF51: la temperatura resiste al grado 200℃, la temperatura reale per resistere al grado 250℃
Speciale MF51: la temperatura resiste al grado 250℃, la temperatura reale per resistere al grado 300℃
Chip saldato: la temperatura resiste al grado 450℃, la temperatura reale per resistere al grado 500℃
►Condizioni di funzionamento
Nell'ambiente di temperatura elevata, di alta corrosione humidty ed alta, suggeriamo di usare il tipo sigillato di vetro termistore come l'elemento di centro. Ed il tipo MF51 sarà il migliore termistore di NTC nell'ambiente di alta umidità.
►Considerazioni di progettazione e procedura del sensore di temperatura:
1. Scelga la forma che acoording alla progettazione del cliente o monti i requisiti e confermi il termistore.
2. Confermi l'elemento del termistore ed altri materiali secondo il requisito dei clienti
3. Scelga la resistenza adatta, il valore di B e la tolleranza
4. Scelga la tecnologia adatta dell'isolamento ed a prova d'umidità per soddisfare la richiesta del cliente
5. Scelga la struttura adatta dell'incapsulamento per soddisfare i requisiti prestazionali della resistenza di scossa meccanica
6. Soddisfaccia le richieste speciali del cliente.
Prova di affidabilità
| Elemento della prova | Norma della prova | Metodo di prova | Requisiti prestazionali |
| Resistenza di potere zero | IEC 60539-1 | Immerga i campioni nel bagno caldo a 25℃±0.005℃, la resistenza costante della prova | Tol ±1% di resistenza |
| Valore di B | IEC60539-1 | Immerga i campioni nel bagno caldo a 25℃, a 50℃ (o a 85℃), alla resistenza costante della prova e calcoli il valore di B | Tol ±1% di resistenza |
| Caduta libera | IEC60068-2-32 | Altezza di caduta: 1.5±0.1m, di superficie: Cemento, 1 volta | Nessun danno ovvio, R25△ R/R≤±1% |
| Isolamento | IEC60539-1 | pressione 500V su resistenza di isolamento della prova delle coperture dell'isolamento | >500MOhm |
| Resista alla tensione | IEC60539-1 | Resista alla tensione: 1500V/AC, perdita corrente: durare 2mA: 60sec | Nessun danno ovvio |
| Tensione | IEC60068-2-21 | Tiri la velocità uniforme all'estremità, F>4.0KG (richiesti dal cliente) | Nessun danno ovvio, R25△ R/R≤±1% |
| Vibrazione | Q/HBm 108-94 | Frequenza della prova: 10~500Hz, oscillazione: accelerazione di 1.2mm: 30m/s2 direzione X, Y, tempo di Z: 8Hour/direction | Nessun danno ovvio, R25△ R/R≤±1% |
| Umidità e calore costanti | IEC60068-2-78 | Impiegati: Umidità 40±2℃: Tempo 92-95%RH: ± 1000 24 ore | Nessun danno ovvio, R25△ R/R≤±1% |
| Costante di tempo termica | EC60539-1 | Immerga in acqua 25℃, dopo equilibrio termico, immerga in 85℃, la resistenza arriva 63,2%, calcolano il tempo totale | <10 sec=""> |
| Stoccaggio ad alta temperatura | IEC60068-2-2 | Impiegati: Tempo 125℃±5℃: ± 1000 24 ore | Nessun danno ovvio, R25△ R/R≤±1% |
| Freddo e shock termico | IEC60068-2-14 | T1 di -40℃~+125℃: tempo di ciclo 30min: 1000 | Nessun danno ovvio, R25△ R/R≤±1% |
| Esperimento di colpo | IEC60068-2-77 | Accelerazione: durare di impulso 250m/s2: tempi di colpo 6ms: Tempo di recupero 1000: 2 ore | Nessun danno ovvio, R25△ R/R≤±1% |
| Stoccaggio di bassa temperatura | IEC60068-2-1 | Impiegati: Tempo 40±2℃: ± 1000 24 ore | Nessun danno ovvio, R25△ R/R≤±1% |
| Spruzzo di sale | IEC60068-2-11 | Impiegati: Ora della raccolta 35±2℃: tempo 1.0mL~2.0mL: determini per come richiesta reale | Nessun danno ovvio, R25△ R/R≤±1% |
