Dettagli:
|
| Assemblea: | Risolto per filo | Uscita: | digitale, sensore di Digital |
|---|---|---|---|
| Tipo: | Termistore di NTC | Personalizzi: | fornisca i servizi del campione |
| Campione: | Supporto | Accuratezza: | 1%~5% |
| parola chiave: | Sensore di temperatura NTC | Applicazione: | Applichi al modulo del controllo della temperatura dell'In-automobile |
| Evidenziare: | 100k termistore di ohm NTC,Sensore di temperatura del termistore di NTC |
||

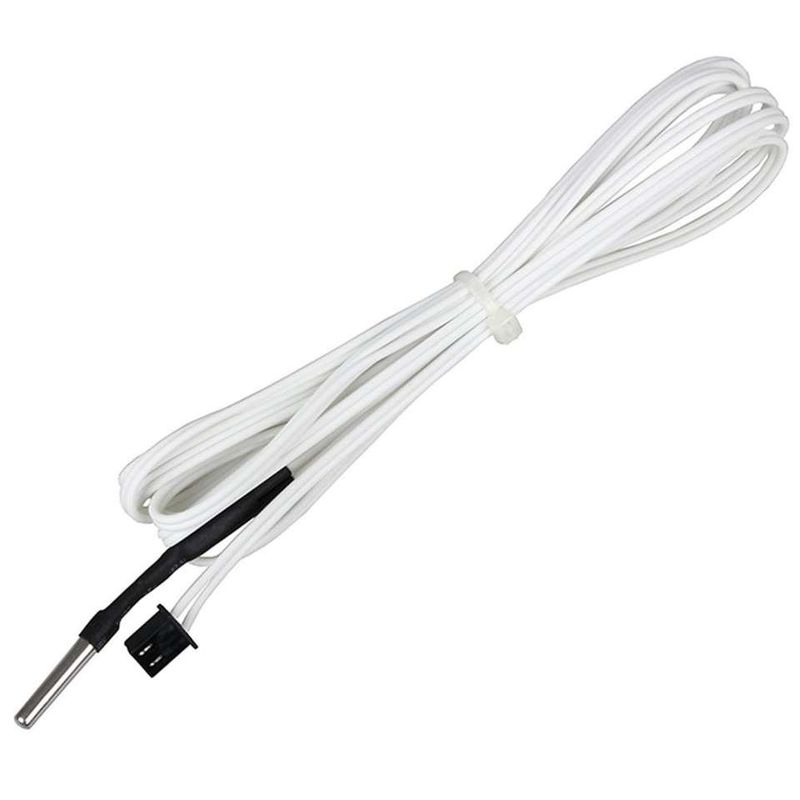

Temperatura di funzionamento del sensore di temperatura del termistore di NTC 100K l'ampia varia la buone stabilità ed affidabilità
Specifiche
1. L'aggiornamento dalla sonda ordinaria originale della temperatura direttamente ha esposto la misura della temperatura alla temperatura del pacchetto della resistenza
misura. Il diametro capo 3mm, la lunghezza 15mm del cilindro di misura della temperatura, può essere usato con il blocco di riscaldamento che sostiene
termocoppia.
2. La gamma di misura della temperatura è aumentata -50 da ℃~ +250℃ -50 a ℃ ~ ℃ +350. Contribuisce molto a stampare la temperatura elevata
filamento e latta sostituire la temperatura K tipa originale della termocoppia. Se necessità di stampare filamento ad alta temperatura, il HT-NTC100K
i termistori altamente sono raccomandati.
3. La nuova versione del termistore di misurazione della temperatura di HT-NTC100K adotta 304 inossidabili, con la temperatura interna
pacchetto per assicurare il tempo di impiego massimo con la misura di temperatura di precisione.
4. il termistore di HT-NTC100K adotta un cavo ad alta temperatura bianco, che può sopportare le più alte temperature. E per la convenienza dei clienti,
i cavi adottano la linea il collegamento, il cliente possono strappare i cavi secondo la loro applicazione. La linea ad alta temperatura è
doppio più spesso di altri nel mercato e non facile interrompere.
5. supporti la personalizzazione delle specifiche differenti, compreso la dimensione capa del cilindro di temperatura e la lunghezza dei cavi
Caratteristiche
1. ampia gamma di temperatura di funzionamento, buona stabilità ed affidabilità.
2. facile ad installazione ed a manipolazione mentre il sigillamento può essere fatto secondo l'ambiente e le circostanze là si applica dal cliente.
3. la prova accurata può riflettere precisamente il mutamento di temperatura.
4. resistenza d'isolamento (MΩ): sopra 100MΩ a DC500 V
5. gamma di temperature di lavoro (°C): -50 - +150
6. fattore di dissipazione (mw/°C): 1-2 (in aria tranquilla)
7. costanti di tempo del termale: entro sec 10-20 (in aria)
Sensore di temperatura utilizzato per la misura, la percezione ed il controllo di temperatura in:
• Reattori ad acqua
• Sistemi di riscaldamento
• Sistemi più freddi
• Acqua e sistemi a acqua utilizzati
• Serbatoi dell'olio e dell'acqua
• Apparecchi del consumatore, macchine del caffè
• Apparecchi industriali
• Impianti termici solari
|
Tipo
|
Sensore di temperatura di NTC (termistore)
|
|
Gamma di temperature
|
-50℃ ~ +300℃; Su misura
|
|
Accurancy
|
1%; 5%; 10%
|
|
RT (25℃)
|
1K; 2K; 2.2k; 2.7k; 3K; 5K; 7K; 8K; 12K; 15K; 20K; 25K; 30K; 40K; 47K; 50K; 60K; 70K; 100K; 200K; 230K; 250K; 470K; 500K; 1000K; Su misura
|
|
Valore di B
|
3274; 3435; 3470; 3928; 3950; 3977; 4100; 4200; 4400; Su misura
|
|
Materiale della sonda
|
Acciaio inossidabile SS304; alluminio; rame; di plastica; epossidico; vetro
|
|
Installazione
|
Flangiato; Superficie; Infilato; Plastica; Diritto; Film; Su misura
|
|
Materiale del cavo
|
Tubo termorestringibile; Tubo del PVC; tubo della fibra di vetro; tubo del teflon
|
|
Connettore
|
Molex; JST; Du Pont; CWB; CJT; Tipo di U; Su misura
|
|
Impermeabile
|
IP67; IP68
|
La temperatura di funzionamento e l'ambiente del sensore di temperatura di NTC dipendono dalla prestazione specifica del suoi elemento e filo di piombo di centro:
►Termistore differente di NTC utilizzando nei sensori di temperatura di NTC con la seguente temperatura di funzionamento differente:
Chip o MF52A, MF51E, MF55: la temperatura resiste al grado 125℃, la temperatura reale per resistere al grado 150℃
MF58: la temperatura resiste al grado 200℃, la temperatura reale per resistere al grado 250℃
MF51: la temperatura resiste al grado 200℃, la temperatura reale per resistere al grado 250℃
Speciale MF51: la temperatura resiste al grado 250℃, la temperatura reale per resistere al grado 300℃
Chip saldato: la temperatura resiste al grado 450℃, la temperatura reale per resistere al grado 500℃
►Condizioni di funzionamento
Nell'ambiente di temperatura elevata, di alta corrosione humidty ed alta, suggeriamo di usare il tipo sigillato di vetro termistore come l'elemento di centro. Ed il tipo MF51 sarà il migliore termistore di NTC nell'ambiente di alta umidità.
►Considerazioni di progettazione e procedura del sensore di temperatura:
1. scelga la forma che acoording alla progettazione del cliente o monti i requisiti e confermi il termistore.
2. confermi l'elemento del termistore ed altri materiali secondo il requisito dei clienti
3. scelga la resistenza adatta, il valore di B e la tolleranza
4. scelga la tecnologia adatta dell'isolamento ed a prova d'umidità per soddisfare la richiesta del cliente
5. scelga la struttura adatta dell'incapsulamento per soddisfare i requisiti prestazionali della resistenza di scossa meccanica
6. soddisfaccia le richieste speciali del cliente.
Prova di affidabilità
| Elemento della prova | Norma della prova | Metodo di prova | Requisiti prestazionali |
| Resistenza di potere zero | IEC 60539-1 | Immerga i campioni nel bagno caldo a 25℃±0.005℃, la resistenza costante della prova |
Tol ±1% di resistenza |
| Valore di B | IEC60539-1 | Immerga i campioni nel bagno caldo a 25℃, a 50℃ (o a 85℃), alla resistenza costante della prova e calcoli il valore di B |
Tol ±1% di resistenza |
| Caduta libera |
IEC60068-2-32 |
Altezza di caduta: 1.5±0.1m, di superficie: Cemento, 1 volta |
Nessun danno ovvio, R25△ R/R≤±1% |
| Isolamento |
IEC60539-1 |
pressione 500V su resistenza di isolamento della prova delle coperture dell'isolamento |
>500MOhm |
| Resista alla tensione | IEC60539-1 |
Resista alla tensione: 1500V/AC, perdita corrente: durare 2mA: 60sec |
Nessun danno ovvio |
| Tensione | IEC60068-2-21 |
Tiri la velocità uniforme all'estremità, F>4.0KG (richiesti dal cliente) |
Nessun danno ovvio, R25△ R/R≤±1% |
| Vibrazione | Q/HBm 108-94 | Frequenza della prova: 10~500Hz, oscillazione: accelerazione di 1.2mm: 30m/s2 direzione X, Y, tempo di Z: 8Hour/direction |
Nessun danno ovvio, R25△ R/R≤±1% |
| Umidità e calore costanti | IEC60068-2-78 | Impiegati: Umidità 40±2℃: Tempo 92-95%RH: ± 1000 24 ore |
Nessun danno ovvio, R25△ R/R≤±1% |
| Costante di tempo termica | EC60539-1 | Immerga in acqua 25℃, dopo equilibrio termico, immerga in 85℃, la resistenza arriva 63,2%, calcolano il tempo totale |
<10 sec=""> |
| Stoccaggio ad alta temperatura | IEC60068-2-2 | Impiegati: Tempo 125℃±5℃: ± 1000 24 ore | Nessun danno ovvio, R25△ R/R≤±1% |
| Freddo e shock termico | IEC60068-2-14 |
T1 di -40℃~+125℃: tempo di ciclo 30min: 1000 |
Nessun danno ovvio, R25△ R/R≤±1% |
| Esperimento di colpo | IEC60068-2-77 |
Accelerazione: durare di impulso 250m/s2: tempi di colpo 6ms: Tempo di recupero 1000: 2 ore |
Nessun danno ovvio, R25△ R/R≤±1% |
| Stoccaggio di bassa temperatura | IEC60068-2-1 |
Impiegati: Tempo 40±2℃: ± 1000 24 ore |
Nessun danno ovvio, R25△ R/R≤±1% |
| Spruzzo di sale | IEC60068-2-11 | Impiegati: Ora della raccolta 35±2℃: tempo 1.0mL~2.0mL: determini per come richiesta reale |
Nessun danno ovvio, R25△ R/R≤±1% |
