Dettagli:
|
| parola chiave: | Condensatore ceramico di sicurezza | Materiale: | Ceramico |
|---|---|---|---|
| Caratteristiche: | Soddisfare gli standard di sicurezza di vari paesi | Tipo del fornitore: | Produttore originale, ODM |
| Capacità: | 10pf~10000pf | Applicazione: | Pannello di controllo di vari piccoli elettrodomestici |
| Evidenziare: | Piccolo condensatore di sicurezza di perdita Y2,Condensatore 151K di sicurezza Y2,Condensatore ceramico di sicurezza del filtro da potere |
||

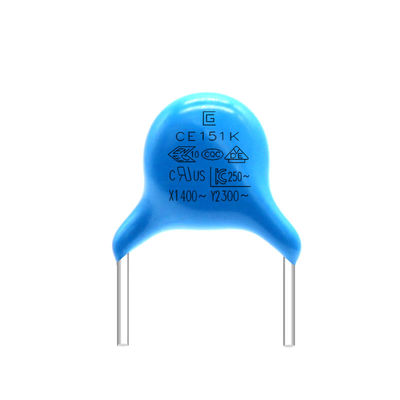

Il piccolo condensatore della sicurezza di perdita 151K 300VAC Y2 può resistere all'impatto di grandi sovratensione e corrente di punta
Caratteristiche:
Rispetto delle norme di sicurezza dei paesi vari
Struttura compatta
Costo-efficiente
Ricoperto d'epossiresina
Applicazione:
1. È adatto a circuito di soppressione di rumore del circuito di alimentazione di attrezzatura elettronica
2. Può essere utilizzato nell'accoppiamento dell'antenna e nel circuito di esclusione
3. pannello di controllo di vari piccoli elettrodomestici
4. filtro da potere
5. carico di CA ad alta frequenza
6. alimentazione elettrica di commutazione
7. alimentatore elettronico
8. lampadine del LED
| Norma di riferimento di specificazione | IEC 60384-14; En 60384-14; IEC UL60384; K 60384 |
| Monogramma approvato | VDE/ENEC/IEC/UL/CSA/KC/CQC |
| Sottoclasse; Tensione nominale (UR) | X1 / Y1/Y2; 400VAC/300VAC/500VAC |
| Gamma di capacità | 10pF a 10000pF |
| Prova di tensione | 4000VAC per 1min/2000VAC per 1min/1800VAC per 1min |
| Tolleranza di capacità | Y5P±10% (K); Y5U, Y5V±20% (M) ha misurato a 25℃, 1Vrms, 1KHz |
| Fattore di dissipazione (tgδ) | Y5P, Y5U tgδ≤2.5%; Y5V tgδ≤5% misurato a 25℃, 1Vrms, 1KHz |
| Resistenza di isolamento (IR) | IR≥10000MΩ, 1min, 100VDC |
| Temperatura di funzionamento | -40℃ a +85℃; -40℃ a +125℃ |
| Caratteristica di temperatura | Y5P, Y5U, Y5V |
| Epossidico ignifugo | UL94-V0 |
| modello | larghezza | spessore | gioco del piede | cavo | Tensione | capacità | materiale | Tolleranza |
| Y2-103M-Y5V | φ13mm | T3.8mm | F10mm | L3-22mm | 300V [**] C | 10000pF | Y5V | ±20% |
| Y2-472M-Y5V | φ9.5mm | T3.8mm | F7.5mm | L3-22mm | 300V [**] C | 4700pF | Y5V | ±20% |
| Y2-332M-Y5V | φ8.5mm | T3.8mm | F7.5mm | L3-22mm | 300V [**] C | 3300pF | Y5V | ±20% |
| Y2-222M-Y5V | φ7.5mm | T3.8mm | F7.5mm | L3-22mm | 300V [**] C | 2200pF | Y5V | ±20% |
| Y2-152M-Y5V | φ6.5mm | T3.8mm | F7.5mm | L3-22mm | 300V [**] C | 1500pF | Y5V | ±20% |
| Y2-102M-Y5V | φ6.5mm | T3.8mm | F7.5mm | L3-22mm | 300V [**] C | 1000pF | Y5V | ±20% |
| Y2-472M-Y5U | φ13mm | T3.8mm | F10mm | L3-22mm | 300V [**] C | 4700pF | Y5U | ±20% |
| Y2-332M-Y5U | φ11mm | T3.8mm | F10mm | L3-22mm | 300V [**] C | 3300pF | Y5U | ±20% |
| Y2-222M-Y5U | φ8.5mm | T3.8mm | F7.5mm | L3-22mm | 300V [**] C | 2200pF | Y5U | ±20% |
| Y2-152M-Y5U | φ8.5mm | T3.8mm | F7.5mm | L3-22mm | 300V [**] C | 1500pF | Y5U | ±20% |
| Y2-102M-Y5U | φ7.5mm | T3.8mm | F7.5mm | L3-22mm | 300V [**] C | 1000pF | Y5U | ±20% |
| Y2-821K-Y5U | φ7.5mm | T3.8mm | F7.5mm | L3-22mm | 300V [**] C | 820pF | Y5U | ±10% |
| Y2-681K-Y5U | φ6.5mm | T3.8mm | F7.5mm | L3-22mm | 300V [**] C | 680pF | Y5U | ±10% |
| Y2-561K-Y5U | φ6.5mm | T3.8mm | F7.5mm | L3-22mm | 300V [**] C | 560pF | Y5U | ±10% |
| Y2-471K-Y5U | φ6.5mm | T3.8mm | F7.5mm | L3-22mm | 300V [**] C | 470pF | Y5U | ±10% |
| Y2-102K-Y5P | φ10mm | T3.8mm | F7.5mm | L3-22mm | 300V [**] C | 1000pF | Y5P | ±10% |
| Y2-821K-Y5P | φ10mm | T3.8mm | F7.5mm | L3-22mm | 300V [**] C | 820pF | Y5P | ±10% |
| Y2-681K-Y5P | φ8.5mm | T3.8mm | F7.5mm | L3-22mm | 300V [**] C | 680pF | Y5P | ±10% |
| Y2-561K-Y5P | φ8mm | T3.8mm | F7.5mm | L3-22mm | 300V [**] C | 560pF | Y5P | ±10% |
| Y2-471K-Y5P | φ7.5mm | T3.8mm | F7.5mm | L3-22mm | 300V [**] C | 470pF | Y5P | ±10% |
| Y2-331K-Y5P | φ6.5mm | T3.8mm | F7.5mm | L3-22mm | 300V [**] C | 330pF | Y5P | ±10% |
| Y2-221K-Y5P | φ6.5mm | T3.8mm | F7.5mm | L3-22mm | 300V [**] C | 220pF | Y5P | ±10% |
| Y2-151K-Y5P | φ6.5mm | T3.8mm | F7.5mm | L3-22mm | 300V [**] C | 150pF | Y5P | ±10% |
| Y2-101K-Y5P | φ6.5mm | T3.8mm | F7.5mm | L3-22mm | 300V [**] C | 100pF | Y5P | ±10% |
Processo di produzione
Struttura di prodotto
Uso del prodotto
