Dettagli:
|
| Applicazione: | Piccole dimensioni, alta potenza, forte capacità di sopprimere i picchi di corrente | OEM DEL ODM: | Sì |
|---|---|---|---|
| Temperatura di funzionamento: | -40℃~200℃ | Personalizzi: | fornisca i servizi del campione |
| Campione: | Disponibile | Tecnologia: | Composizione del carbonio |
| Tipo del pacchetto: | Attraverso il foro | Tipo del fornitore: | Produttore originale, ODM |
| Evidenziare: | Resistenza termica di piccola dimensione di NTC,resistenza termica di 30D15 NTC,Tipo termistore di NTC |
||

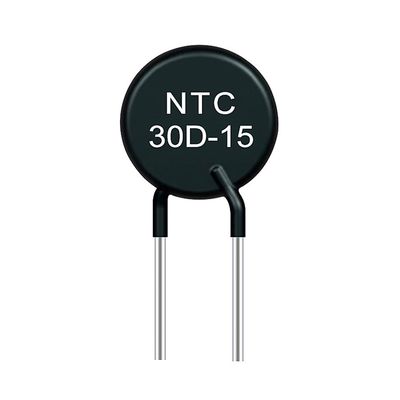

La resistenza termica di piccola dimensione di 30D15 NTC ha resistenza eccellente della lega per saldatura e di Solderability
NTCs è fenomeni e materiali del termistore con un coefficiente di temperatura negativo, dove la resistenza diminuisce esponenzialmente con l'aumento della temperatura. Il materiale è un semiconduttore ceramico, che è fatto di due o più ossidi metallici quali manganese, rame, silicio, cobalto, ferro, nichel, zinco, ecc., dopo completamente la mescolanza, la modellatura e la sinterizzazione. Può essere trasformato un termistore con un coefficiente di temperatura negativo. Le sue costanti di materiale e di resistività variano con composizione materiale, l'atmosfera della sinterizzazione, la temperatura della sinterizzazione e lo stato strutturale. Attualmente, ci sono materiali del termistore dell'non ossido NTC quali il carburo di silicio, il seleniuro della latta ed il nitruro del tantalio. Lo sviluppo del termistore di NTC ha passato con un processo lungo. Nel 1834, gli scienziati in primo luogo hanno scoperto il coefficiente di temperatura negativo di solfuro di argento. Nel 1930, gli scienziati hanno scoperto che l'ossido rameoso e l'ossido di rame inoltre hanno un coefficiente di temperatura negativo e con successo se lo sono applicato al circuito della compensazione di temperatura degli strumenti di aviazione. Successivamente, dovuto lo sviluppo continuo della tecnologia del transistor, la ricerca sui termistori inoltre ha realizzato i grandi progressi. I termistori di NTC sono stati sviluppati nel 1960 e sono ampiamente usati nei campi della misura della temperatura, del controllo della temperatura e della compensazione di temperatura. La sua gamma di misura è generalmente -10°C a +300°C, anche a partire da -200°C a +10°C
Il vantaggio principale
1. Piccola dimensione, nessun cavi, velocità veloce di risposta, piccolo spazio occupato da attrezzatura elettronica,
2. Facendo uso del processo placcante di tre-strato, ha resistenza eccellente della lega per saldatura e di solderability, adatta ad onda che salda e la saldatura di riflusso ed adatto a supporto di superficie ad alta velocità e ad alta densità.
| modello | Potere zero stimato | Max.steady Corrente dello stato (A) | Residuo Resistenza (Ω) | B25/85 (k) | Tempo di Themal Costanti | Dissipazione |
| 1.3D-13 | 1,3 | 7 | 0,089 | 2700 | ≤70 | ≥13 |
| 1.5D-13 | 1,5 | 7 | 0,089 | 2700 | ||
| 2.5D-13 | 2,5 | 6 | 0,108 | 2700 | ||
| 3D-13 | 3 | 6 | 0,145 | 2700 | ||
| 4D-13 | 4 | 5 | 0,146 | 2700 | ||
| 4.7D-13 | 4,7 | 5 | 0,147 | 2800 | ||
| 5D-13 | 5 | 5 | 0,15 | 2800 | ||
| 6D-13 | 6 | 4 | 0,211 | 2800 | ||
| 6.8D-13 | 6,8 | 4 | 0,228 | 3000 | ||
| 7D-13 | 7 | 4 | 0,232 | 3000 | ||
| 8D-13 | 8 | 4 | 0,275 | 3000 | ||
| 10D-13 | 10 | 4 | 0,272 | 3000 | ||
| 12D-13 | 12 | 3 | 0,483 | 3000 | ||
| 15D-13 | 15 | 3 | 0,488 | 3100 | ||
| 16D-13 | 16 | 3 | 0,454 | 3100 | ||
| 18D-13 | 18 | 3 | 0,511 | 3200 | ||
| 20D-13 | 20 | 3 | 0,568 | 3200 | ||
| 22D-13 | 22 | 3 | 0,581 | 3200 | ||
| 25D-13 | 25 | 2 | 0,625 | 3200 | ||
| 30D-13 | 30 | 2 | 0,696 | 3200 | ||
| 33D-13 | 33 | 2 | 0,765 | 3200 | ||
| 47D-13 | 47 | 2 | 1,091 | 3200 | ||
| 50D-13 | 50 | 2 | 1,161 | 3200 |
Caratteristica tecnica
Diametro Φ40mm del corpo
| P/N | R25±20% (Ω) | Indice sensibile termico B±10% (K) | Stato di stabilità massimo Imax corrente (A) | R approssimativa di Rmax corrente massimo (Ω) | Dissipazione di potere massima Pmax (W) | Costante di tempo termica (mW/C) | Costante di tempo termica (s) | Capacità massima di impulso (uF) 240VAC |
| MF73-0.2/50 | 0,2 | 2600 | 50 | 0,007 | 25 | ≥55 | ≤350 | 8000 |
| MF73-0.5/40 | 0,5 | 2600 | 40 | 0,008 | 6800 | |||
| MF73-3/28 | 3 | 2800 | 28 | 0,02 | 6800 | |||
| MF73-5/25 | 5 | 3000 | 25 | 0,028 | 4700 | |||
| MF73-8/20 | 8 | 3200 | 20 | 0,034 | 3300 | |||
| MF73-10/19 | 10 | 3200 | 19 | 0,038 | 3300 |
Diametro Φ45mm del corpo
| P/N | R25±20% (Ω) | Indice sensibile termico B±10% (K) | Stato di stabilità massimo Imax corrente (A) | R approssimativa di Rmax corrente massimo (Ω) | Dissipazione di potere massima Pmax (W) | Costante di tempo termica (mW/C) | Costante di tempo termica (s) | Capacità massima di impulso (uF) 240VAC |
| MF73-0.2/65 | 0,2 | 2600 | 65 | 0,006 | 30 | ≥70 | ≤480 | 11500 |
| MF73-0.5/50 | 0,5 | 2600 | 50 | 0,007 | 8000 | |||
| MF73-2/40 | 2 | 2600 | 40 | 0,012 | 8000 | |||
| MF73-5/30 | 5 | 3000 | 30 | 0,025 | 6800 | |||
| MF73-10/24 | 10 | 3200 | 24 | 0,032 | 4700 |
Diametro Φ50mm del corpo
| P/N | R25±20% (Ω) | Indice sensibile termico B±10% (K) | Stato di stabilità massimo Imax corrente (A) | R approssimativa di Rmax corrente massimo (Ω) | Dissipazione di potere massima Pmax (W) | Costante di tempo termica (mW/C) | Costante di tempo termica (s) | Capacità massima di impulso (uF) 240VAC |
| MF73-0.2/80 | 0,2 | 2600 | 80 | 0,004 | 36 | ≥90 | ≤650 | 15000 |
| MF73-0.5/60 | 0,5 | 2600 | 60 | 0,006 | 11500 | |||
| MF73-1/56 | 1 | 2600 | 56 | 0,008 | 11500 | |||
| MF73-3/40 | 3 | 2800 | 40 | 0,015 | 11500 | |||
| MF73-5/35 | 5 | 3000 | 35 | 0,022 | 8000 | |||
| MF73-6.8/32 | 6,8 | 3000 | 32 | 0,025 | 8000 | |||
| MF73-10/27 | 10 | 3200 | 27 | 0,03 | 6800 |
Processo del prodotto
