Dettagli:
|
| Nome: | Termistore di superficie del supporto NTC | Applicazione: | Alta affidabilità |
|---|---|---|---|
| OEM DEL ODM: | Sì | Temperatura di funzionamento: | -40℃~200℃ |
| Campione: | Disponibile | Tecnologia: | Composizione del carbonio |
| Tipo del pacchetto: | Attraverso il foro | Supporti disponibili: | scheda tecnica, foto |
| Evidenziare: | termistore di 25D15 SMD NTC,Piccola dimensione del termistore di SMD NTC,Termistore di NTC SMD |
||

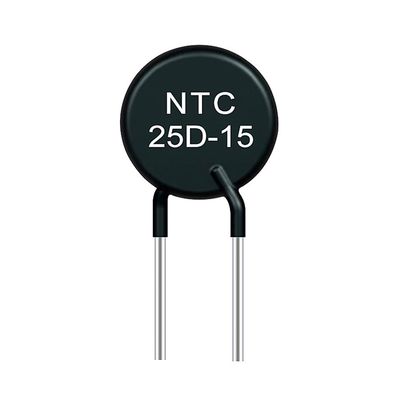

Lunga vita ed alta capacità della resistenza termica di affidabilità 25D15 NTC forte sopprimere la punta di corrente
Il vantaggio principale
1. Piccola dimensione, nessun cavi, velocità veloce di risposta, piccolo spazio occupato da attrezzatura elettronica,
2. Facendo uso del processo placcante di tre-strato, ha resistenza eccellente della lega per saldatura e di solderability, adatta ad onda che salda e la saldatura di riflusso ed adatto a supporto di superficie ad alta velocità e ad alta densità.
Applicazioni:
Può essere installato nei circuiti principali di:
• Alimentazioni elettriche ed invertitori
• Gruppi di continuità
• Lampade economizzarici d'energia
• Alimentatori elettronici
• Protezione del filamento di vari tipi di lampade
• Alcuni tipi di radiatori
• Per gli più alti circuiti principali chiedere notizie sul MF73
e limitatori di sovracorrente di serie MF74.
| modello | Potere zero stimato | Max.steady Corrente dello stato (A) | Residuo Resistenza (Ω) | B25/85 (k) | Tempo di Themal Costanti | Dissipazione |
| 1.3D-13 | 1,3 | 7 | 0,089 | 2700 | ≤70 | ≥13 |
| 1.5D-13 | 1,5 | 7 | 0,089 | 2700 | ||
| 2.5D-13 | 2,5 | 6 | 0,108 | 2700 | ||
| 3D-13 | 3 | 6 | 0,145 | 2700 | ||
| 4D-13 | 4 | 5 | 0,146 | 2700 | ||
| 4.7D-13 | 4,7 | 5 | 0,147 | 2800 | ||
| 5D-13 | 5 | 5 | 0,15 | 2800 | ||
| 6D-13 | 6 | 4 | 0,211 | 2800 | ||
| 6.8D-13 | 6,8 | 4 | 0,228 | 3000 | ||
| 7D-13 | 7 | 4 | 0,232 | 3000 | ||
| 8D-13 | 8 | 4 | 0,275 | 3000 | ||
| 10D-13 | 10 | 4 | 0,272 | 3000 | ||
| 12D-13 | 12 | 3 | 0,483 | 3000 | ||
| 15D-13 | 15 | 3 | 0,488 | 3100 | ||
| 16D-13 | 16 | 3 | 0,454 | 3100 | ||
| 18D-13 | 18 | 3 | 0,511 | 3200 | ||
| 20D-13 | 20 | 3 | 0,568 | 3200 | ||
| 22D-13 | 22 | 3 | 0,581 | 3200 | ||
| 25D-13 | 25 | 2 | 0,625 | 3200 | ||
| 30D-13 | 30 | 2 | 0,696 | 3200 | ||
| 33D-13 | 33 | 2 | 0,765 | 3200 | ||
| 47D-13 | 47 | 2 | 1,091 | 3200 | ||
| 50D-13 | 50 | 2 | 1,161 | 3200 |
Caratteristica tecnica
Diametro Φ40mm del corpo
| P/N | R25±20% (Ω) | Indice sensibile termico B±10% (K) | Stato di stabilità massimo Imax corrente (A) | R approssimativa di Rmax corrente massimo (Ω) | Dissipazione di potere massima Pmax (W) | Costante di tempo termica (mW/C) | Costante di tempo termica (s) | Capacità massima di impulso (uF) 240VAC |
| MF73-0.2/50 | 0,2 | 2600 | 50 | 0,007 | 25 | ≥55 | ≤350 | 8000 |
| MF73-0.5/40 | 0,5 | 2600 | 40 | 0,008 | 6800 | |||
| MF73-3/28 | 3 | 2800 | 28 | 0,02 | 6800 | |||
| MF73-5/25 | 5 | 3000 | 25 | 0,028 | 4700 | |||
| MF73-8/20 | 8 | 3200 | 20 | 0,034 | 3300 | |||
| MF73-10/19 | 10 | 3200 | 19 | 0,038 | 3300 |
Diametro Φ45mm del corpo
| P/N | R25±20% (Ω) | Indice sensibile termico B±10% (K) | Stato di stabilità massimo Imax corrente (A) | R approssimativa di Rmax corrente massimo (Ω) | Dissipazione di potere massima Pmax (W) | Costante di tempo termica (mW/C) | Costante di tempo termica (s) | Capacità massima di impulso (uF) 240VAC |
| MF73-0.2/65 | 0,2 | 2600 | 65 | 0,006 | 30 | ≥70 | ≤480 | 11500 |
| MF73-0.5/50 | 0,5 | 2600 | 50 | 0,007 | 8000 | |||
| MF73-2/40 | 2 | 2600 | 40 | 0,012 | 8000 | |||
| MF73-5/30 | 5 | 3000 | 30 | 0,025 | 6800 | |||
| MF73-10/24 | 10 | 3200 | 24 | 0,032 | 4700 |
Diametro Φ50mm del corpo
| P/N | R25±20% (Ω) | Indice sensibile termico B±10% (K) | Stato di stabilità massimo Imax corrente (A) | R approssimativa di Rmax corrente massimo (Ω) | Dissipazione di potere massima Pmax (W) | Costante di tempo termica (mW/C) | Costante di tempo termica (s) | Capacità massima di impulso (uF) 240VAC |
| MF73-0.2/80 | 0,2 | 2600 | 80 | 0,004 | 36 | ≥90 | ≤650 | 15000 |
| MF73-0.5/60 | 0,5 | 2600 | 60 | 0,006 | 11500 | |||
| MF73-1/56 | 1 | 2600 | 56 | 0,008 | 11500 | |||
| MF73-3/40 | 3 | 2800 | 40 | 0,015 | 11500 | |||
| MF73-5/35 | 5 | 3000 | 35 | 0,022 | 8000 | |||
| MF73-6.8/32 | 6,8 | 3000 | 32 | 0,025 | 8000 | |||
| MF73-10/27 | 10 | 3200 | 27 | 0,03 | 6800 |
Processo del prodotto
Precauzioni per uso del termistore di NTC
1. Attenzione di paga alla temperatura di lavoro del termistore di NTC.
Non utilizzi i termistori di NTC fuori della gamma di temperatura di funzionamento. La temperatura di funzionamento di φ5, φ7, φ9, la serie φ11 è -40~+150°C; la temperatura di funzionamento di φ13, φ15, la serie φ20 è -40~+200°C.
2. Presti prego attenzione per utilizzare il termistore di NTC nello stato di potere stimato.
Il potere stimato massimo di ogni specificazione è: φ5-0.7W, φ7-1.2W, φ9-1.9W, φ11-2.3W, φ13-3W, φ15-3.5W, φ20-4W.
3. Precauzioni per uso nell'ambiente umidità di alta e di temperatura elevata.
Se il termistore deve essere utilizzato in una temperatura elevata, ambiente di alto-umidità, utilizzare un termistore guaina tipo ed usa una guaina protettiva per esporre la parte chiusa all'ambiente (acqua, umidità) e la parte d'apertura della guaina direttamente non contatterà l'acqua ed il vapore.
4. Non può essere utilizzato nel gas nocivo e nell'ambiente liquido.
Nonlo utilizzi in un ambiente corrosivo del gas o in un ambiente in cui sarà esposto agli elettroliti, all'acqua salata, agli acidi, agli alcali, o ai solventi organici.
5. Protegga i cavi.
Non allunghi e non pieghi il cavo eccessivamente e non applicano l'eccessive vibrazione, scossa e pressione.
6. Stia alla larga dai componenti elettronici di riscaldamento.
Avoid che installa i componenti elettronici che sono al il calore incline intorno al tipo termistore di potere di NTC. È raccomandato per usare i prodotti con più alto inganna la parte superiore della gamba piegata.
