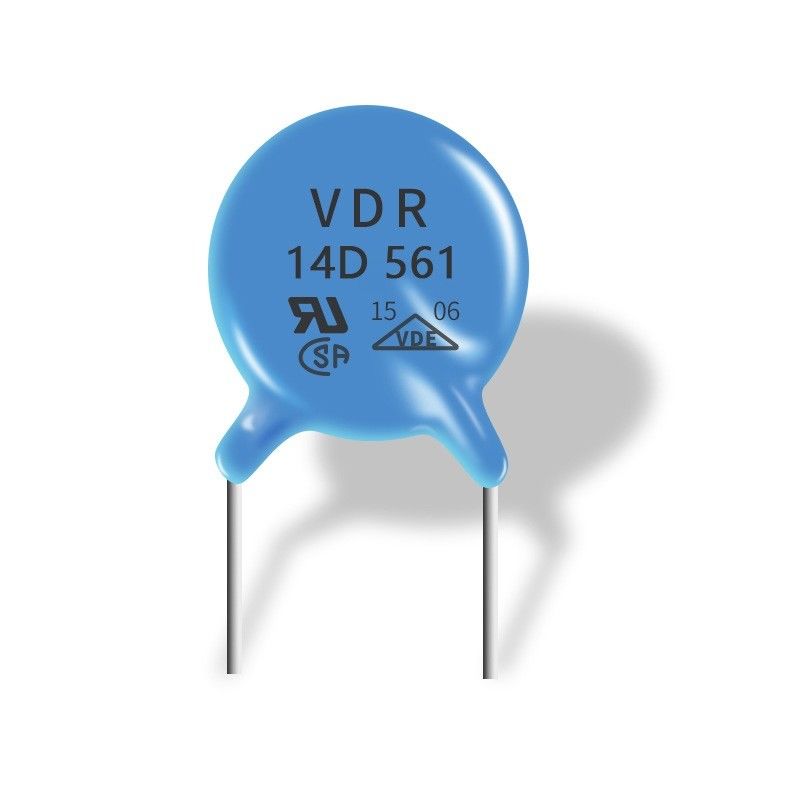

Varistore industriale dell'ossido di zinco, varistore 14D561k per i componenti elettronici

Nessun varistore guidante in folle di 14D 561k velocemente che risponde alla sovratensione transitoria


Caratteristiche elettriche

I varistori rimangono non conduttivi durante l'operazione normale. Come dispositivo del modo dello scambio, i varistori sono usati spesso sopprimere gli impulsi di tensione di linea quando la tensione attraverso loro rimane bene sotto la loro «pressione della tensione». I varistori possono guastarsi per due ragioni.

I guasti catastrofici hanno accaduto dovuto i tentativi infruttuosi di limitare gli impulsi molto grandi causati dagli eventi quali i fulmini, dove l'energia in questione è molti ordini di grandezza superiori al varistore può trattare. Il flusso corrente successivo dall'impatto ha potuto fondere, bruciare o persino vaporizzare il varistore. Questa instabilità termica è dovuto la mancanza di uniformità alle giunzioni di diverse frontiere di grano, conducenti al guasto del percorso corrente dominante nell'ambito dello stress termico quando l'energia nell'impulso transitorio (ha misurato solitamente nei joule) è troppo alta (cioè supera significativamente il quoziente di montaggio «delle valutazioni massime assolute»). Il potenziale per guasto catastrofico può essere ridotto sopravvalutando o usando MOVs parallelamente specialmente selezionato.

La degradazione cumulativa si presenta come più impulsi accade. Per le ragioni storiche, molto MOVs misspecified, permettendo la frequente inflazione che inoltre riduce la capacità. In questo caso, il varistore non è danneggiato visibilmente ed esteriormente non sembra funzionare (nessun guasto catastrofico), ma più non assicura la protezione. Finalmente, entra in cortocircuito mentre lo scarico di energia crea un percorso conduttivo attraverso l'ossido.

Il parametro principale che colpisce la vita di un varistore è la sua valutazione di energia (joule). L'aumento del livello energetico aumenta il numero (di una dimensione massima definita) degli impulsi che transitori può accomodare esponenzialmente come pure la somma cumulativa di energia dai più piccoli impulsi premuti. Quando questi impulsi accadono, «premere la tensione» che fornisce durante l'ogni evento diminuisce e un varistore generalmente è considerato degradato dal punto di vista funzionale quando i suoi «premendo cambiamenti di tensione» da 10%. I grafici di speranza di vita del produttore comprendono corrente, la severità ed il numero dei passeggeri per la previsione di guasto basata sull'energia totale dissipata durante la durata del divisorio.

In prodotti elettronici di consumo, particolarmente i protettori di impulso, i varistori dei MOVIMENTI utilizzati sono abbastanza piccoli che finalmente verranno a mancare. Altre applicazioni, quale il trasporto di energia, uso VDRs delle strutture differenti nelle configurazioni multiple, progettato per lunga vita.

Specifiche:



Numero del pezzo	VCA (V)	VCC (V)	V1mA (V)	IP (A)	Vc (V)	Io norma (A)	Io (A) alto impulso	Norma (J)	(J) alto impulso	Potere stimato (W)	C@1KHz (PF)
10D180K (J)	11	14	18 (15-21.6)	5	36	500	1000	2,1	3,0	0,05	5600
10D220K (J)	14	18	22 (19.5-26)	5	43	500	1000	2,5	5,0	0,05	4500
10D270K (J)	17	22	27 (14-31)	5	53	500	1000	3,0	6,0	0,05	3700
10D330K (J)	20	26	33 (29.5-36.5)	5	65	500	1000	4,0	7,0	0,05	3000
10D390K (J)	25	31	39 (35-43)	5	77	500	1000	4,6	9,0	0,05	2400
10D470K (J)	30	38	47 (42-52)	5	93	500	1000	5,5	11	0,05	2100
10D560K (J)	35	45	56 (50-62)	5	110	500	1000	7,0	13	0,05	1800
10D680K (J)	40	56	68 (61-75)	5	135	500	1000	8,2	15	0,05	1500
10D820K (J)	50	65	82 (74-90)	25	135	2500	3500	12	17	0,4	1200
10D101K (J)	60	85	100 (90-110)	25	165	2500	3500	15	18	0,4	1000
10D121K (J)	75	100	120 (108-132)	25	200	2500	3500	18	21	0,4	830
10D151K (J)	95	125	150 (135-165)	25	250	2500	3500	22	25	0,4	670
10D181K (J)	115	150	180 (162-198)	25	300	2500	3500	27	30	0,4	560
10D201K (J)	130	170	200 (180-220)	25	340	2500	3500	30	35	0,4	500
10D221K (J)	140	180	220 (198-242)	25	360	2500	3500	32	39	0,4	450
10D241K (J)	150	200	240 (216-264)	25	395	2500	3500	35	42	0,4	420
10D271K (J)	175	225	270 (243-297)	25	455	2500	3500	37	49	0,4	370
10D301K (J)	190	250	300 (270-330)	25	500	2500	3500	40	54	0,4	330
10D331K (J)	210	275	330 (297-363)	25	550	2500	3500	43	58	0,4	300
10D361K (J)	230	300	360 (324-396)	25	595	2500	3500	47	65	0,4	280
10D391K (J)	250	320	390 (351-429)	25	650	2500	3500	60	70	0,4	260
10D431K (J)	275	350	430 (387-473)	25	710	2500	3500	65	80	0,4	230
10D471K (J)	300	385	470 (423-517)	25	775	2500	3500	67	85	0,4	210
10D511K (J)	320	415	510 (459-561)	25	845	2500	3500	69	90	0,4	200
10D561K (J)	350	460	560 (504-616)	25	925	2500	3500	70	92	0,4	180
10D621K (J)	385	505	620 (558-682)	25	1025	2500	3500	72	95	0,4	160
10D681K (J)	420	560	680 (612-748)	25	1120	2500	3500	75	98	0,4	150
10D751K (J)	460	615	750 (675-825)	25	1240	2500	3500	77	100	0,4	130
10D781K (J)	485	640	780 (702-858)	25	1290	2500	3500	80	105	0,4	130
10D821K (J)	510	670	820 (738-902)	25	1355	2500	3500	85	110	0,4	120
10D911K (J)	550	745	910 (819-1001)	25	1500	2500	3500	93	130	0,4	110
10D102K (J)	625	825	1000 (900-1100)	25	1650	2500	3500	102	140	0,4	100
10D112K (J)	680	895	1100 (990-1210)	25	1815	2500	3500	115	155	0,4	90
