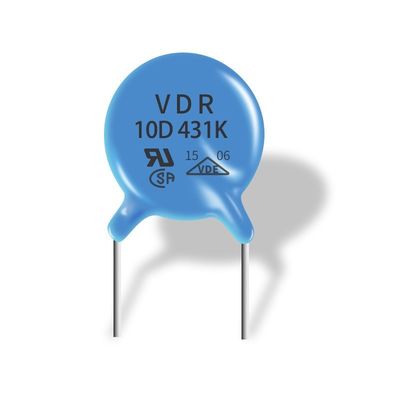

Varistore di piccola dimensione di 10D 431k velocemente che risponde al passeggero sopra tensione

Varistore di piccola dimensione di 10D 431k velocemente che risponde alla sovratensione transitoria

Le caratteristiche principali dei varistori sono largamente gamma di tensione di lavoro (6~3000V, diviso in parecchi archivi), risposta veloce all'impulso di sovratensione (livello) di nanosecondo, forte capacità di resistere alla corrente di impatto (100~2000A) e piccola corrente di perdita (micro livello) di ampère, piccolo coefficiente di temperatura di resistenza, rendimento elevato e prezzo basso, la piccola dimensione, è una componente ideale della protezione, che può formare il circuito di protezione contro le sovratensioni, il circuito di eliminazione di rumore, il circuito di eliminazione della scintilla ed il circuito di assorbimento. Quando gli impulsi di sovratensione sono sovrapposti sulla rete dell'alimentazione elettrica, dopo che il varistore è collegato, la forma d'onda di punta della sovratensione sarà appiattita e limitata all'interno di certa gamma. Nel girare inserita/disinserita il circuito del carico con induttivo e capacitivo, la forma d'onda di CC compare punte di commutazione ed il varistore può assorbire questa forza elettrica del contatore nel circuito, così efficacemente proteggente il circuito di commutazione dal danno.

I varistori comunemente usati includono i varistori del carburo di silicio e zincano i varistori dell'ossido. Fra loro, i varistori dell'ossido di zinco sono più ampiamente usati. Usa l'ossido di zinco come la materia prima principale ed aggiunge vari ossidi metallici della traccia. Dopo il modanatura misto, un nuovo tipo di dispositivo di protezione contro le sovratensioni ideale montato sinterizzando. I suoi cambiamenti di valore di conducibilità nonlinearly con il cambiamento di tensione applicata. La gente la chiama un varistore o un assorbitore dell'impulso.


Specifiche:



Numero del pezzo	VCA (V)	VCC (V)	V1mA (V)	IP (A)	Vc (V)	Io norma (A)	Io (A) alto impulso	Norma (J)	(J) alto impulso	Potere stimato (W)	C@1KHz (PF)
10D180K (J)	11	14	18 (15-21.6)	5	36	500	1000	2,1	3,0	0,05	5600
10D220K (J)	14	18	22 (19.5-26)	5	43	500	1000	2,5	5,0	0,05	4500
10D270K (J)	17	22	27 (14-31)	5	53	500	1000	3,0	6,0	0,05	3700
10D330K (J)	20	26	33 (29.5-36.5)	5	65	500	1000	4,0	7,0	0,05	3000
10D390K (J)	25	31	39 (35-43)	5	77	500	1000	4,6	9,0	0,05	2400
10D470K (J)	30	38	47 (42-52)	5	93	500	1000	5,5	11	0,05	2100
10D560K (J)	35	45	56 (50-62)	5	110	500	1000	7,0	13	0,05	1800
10D680K (J)	40	56	68 (61-75)	5	135	500	1000	8,2	15	0,05	1500
10D820K (J)	50	65	82 (74-90)	25	135	2500	3500	12	17	0,4	1200
10D101K (J)	60	85	100 (90-110)	25	165	2500	3500	15	18	0,4	1000
10D121K (J)	75	100	120 (108-132)	25	200	2500	3500	18	21	0,4	830
10D151K (J)	95	125	150 (135-165)	25	250	2500	3500	22	25	0,4	670
10D181K (J)	115	150	180 (162-198)	25	300	2500	3500	27	30	0,4	560
10D201K (J)	130	170	200 (180-220)	25	340	2500	3500	30	35	0,4	500
10D221K (J)	140	180	220 (198-242)	25	360	2500	3500	32	39	0,4	450
10D241K (J)	150	200	240 (216-264)	25	395	2500	3500	35	42	0,4	420
10D271K (J)	175	225	270 (243-297)	25	455	2500	3500	37	49	0,4	370
10D301K (J)	190	250	300 (270-330)	25	500	2500	3500	40	54	0,4	330
10D331K (J)	210	275	330 (297-363)	25	550	2500	3500	43	58	0,4	300
10D361K (J)	230	300	360 (324-396)	25	595	2500	3500	47	65	0,4	280
10D391K (J)	250	320	390 (351-429)	25	650	2500	3500	60	70	0,4	260
10D431K (J)	275	350	430 (387-473)	25	710	2500	3500	65	80	0,4	230
10D471K (J)	300	385	470 (423-517)	25	775	2500	3500	67	85	0,4	210
10D511K (J)	320	415	510 (459-561)	25	845	2500	3500	69	90	0,4	200
10D561K (J)	350	460	560 (504-616)	25	925	2500	3500	70	92	0,4	180
10D621K (J)	385	505	620 (558-682)	25	1025	2500	3500	72	95	0,4	160
10D681K (J)	420	560	680 (612-748)	25	1120	2500	3500	75	98	0,4	150
10D751K (J)	460	615	750 (675-825)	25	1240	2500	3500	77	100	0,4	130
10D781K (J)	485	640	780 (702-858)	25	1290	2500	3500	80	105	0,4	130
10D821K (J)	510	670	820 (738-902)	25	1355	2500	3500	85	110	0,4	120
10D911K (J)	550	745	910 (819-1001)	25	1500	2500	3500	93	130	0,4	110
10D102K (J)	625	825	1000 (900-1100)	25	1650	2500	3500	102	140	0,4	100
10D112K (J)	680	895	1100 (990-1210)	25	1815	2500	3500	115	155	0,4	90



Forniamo il migliore servizio per voi:

1, sostiene l'acquisto della lista del bom. COSENES è con l'ampia serie di prodotti.
2, servizio del circuito stampato +Assembly.
3, scoprono la soluzione per il vostro progetto. Parti di EOL, suggerimento alternativo. .etc della parte
4, supporto di qualità

5, essere la vostra stazione del trasporto in Cina

I varistori sono dispositivi di protezione chiave per potere ed i sistemi elettronici, direttamente determinando la sicurezza e l'affidabilità dell'operazione di sistema. Questo libro introduce sistematicamente la ricerca di base, il processo della preparazione, il regolamento della prestazione ed il progresso dell'applicazione dei varistori quale l'ossido di zinco, compresi la conduzione e l'analisi elettrica invecchiante del meccanismo, di caratteristiche della microstruttura, della prova della microstruttura e di simulazione della microstruttura, l'ossidazione residua bassa di tensione di alta pendenza il progresso della ricerca della ceramica del varistore, ossido di titanio, ossido di stagno e l'altri ceramica del varistore del sistema, ecc., ha stabilito la correlazione fra le caratteristiche microstrutturali e le caratteristiche macroscopiche dei varistori
