Dettagli:
|
| Caratteristica: | Rapporto di pressione basso e nessuna corrente di proseguimento | Applicazione: | Prodotti elettronici |
|---|---|---|---|
| parola chiave: | Varistore dei MOVIMENTI | Temperatura di funzionamento: | -40℃ ~ +125℃ |
| Materiale: | Ossido di zinco | Tolleranza alla resistenza: | 1% - 10% |
| Evidenziare: | varistore 14D,varistore 511k,Varistore 14D511K |
||

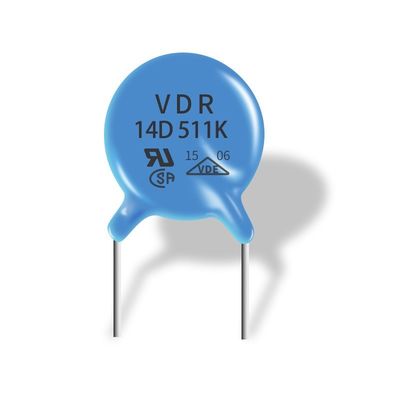

Nessun rapporto di pressione basso guidante in folle del varistore di 14D 511k e nessuna corrente di proseguimento
Principio di protezione e di applicazione di varistore
I varistori possono essere utilizzati occasioni dell'anti-impulso dell'industria, dell'attrezzatura civile ed in altre elettronica di comunicazione, di energia, del trasporto. Secondo i tipi differenti di sovratensioni dell'impulso, può essere diviso nella sovratensione interna dell'attrezzatura, quale la sovratensione interna dell'attrezzatura causata tramite il collegamento del carico induttivo, della volpe di volo, del carico elettrostatico, ecc. ed il varistore può essere selezionato calcolando gli stati del caso peggiore. Resistenza; la sovratensione esterna, il forte campo elettromagnetico, le fluttuazioni di griglia di potere, gli effetti del fulmine, ecc. possono causare la sovratensione esterna. Per la sovratensione esterna dell'impulso perché la sue forma d'onda, ampiezza e frequenza sono sconosciute o molto poco chiare nella maggior parte dei casi, è abbastanza difficile da selezionare la regolazione di parametro della disposizione del circuito che deve essere protetta. Per la selezione delle componenti esterne di protezione contro le sovratensioni dell'impulso, i calcoli possono essere effettuati in riferimento alla rete tipica dell'alimentazione elettrica, ma dovuto le grandi differenze nell'area locale, è necessario da lasciare una lacuna relativamente grande nella selezione dei dispositivi di protezione contro le sovratensioni affidabili. Grande parametro del margine.
Caratteristiche di prodotto
■Risposta veloce alla sovratensione transitoria
■Grande capacità transitoria assorbente di energia
■Rapporto di pressione basso e nessuna corrente di proseguimento
■Livello 1 di raduni MSL, per J-STD-020
■Temperatura di funzionamento: - 40℃ ~ +105℃&-40℃ ~ +125℃
■Temperatura di stoccaggio: - 40℃ ~ +125℃
■Riconoscimento dell'agenzia: UL 1449 quarto /cUL/TUV/VDE/CQC
| Numero del pezzo | Parte radiale tramite il varistore del foro |
| Produttore Package /Size | Scheda del controllo come sotto |
| Imballaggio | Imballaggio in serie nella borsa |
| Applicazione | Consumatore, medico, industriale |
| Stato di riserva | Un gran quantità di azione pronte |
| Garanzia di qualità | ISO9001: 2008 365 giorni |
Specifiche:
| Numero del pezzo | VCA (V) | VCC (V) | V1mA (V) | IP (A) | Vc (V) | Io norma (A) | Io (A) alto impulso | Norma (J) | (J) alto impulso | Potere stimato (W) | C@1KHz (PF) |
| 10D180K (J) | 11 | 14 | 18 (15-21.6) | 5 | 36 | 500 | 1000 | 2,1 | 3,0 | 0,05 | 5600 |
| 10D220K (J) | 14 | 18 | 22 (19.5-26) | 5 | 43 | 500 | 1000 | 2,5 | 5,0 | 0,05 | 4500 |
| 10D270K (J) | 17 | 22 | 27 (14-31) | 5 | 53 | 500 | 1000 | 3,0 | 6,0 | 0,05 | 3700 |
| 10D330K (J) | 20 | 26 | 33 (29.5-36.5) | 5 | 65 | 500 | 1000 | 4,0 | 7,0 | 0,05 | 3000 |
| 10D390K (J) | 25 | 31 | 39 (35-43) | 5 | 77 | 500 | 1000 | 4,6 | 9,0 | 0,05 | 2400 |
| 10D470K (J) | 30 | 38 | 47 (42-52) | 5 | 93 | 500 | 1000 | 5,5 | 11 | 0,05 | 2100 |
| 10D560K (J) | 35 | 45 | 56 (50-62) | 5 | 110 | 500 | 1000 | 7,0 | 13 | 0,05 | 1800 |
| 10D680K (J) | 40 | 56 | 68 (61-75) | 5 | 135 | 500 | 1000 | 8,2 | 15 | 0,05 | 1500 |
| 10D820K (J) | 50 | 65 | 82 (74-90) | 25 | 135 | 2500 | 3500 | 12 | 17 | 0,4 | 1200 |
| 10D101K (J) | 60 | 85 | 100 (90-110) | 25 | 165 | 2500 | 3500 | 15 | 18 | 0,4 | 1000 |
| 10D121K (J) | 75 | 100 | 120 (108-132) | 25 | 200 | 2500 | 3500 | 18 | 21 | 0,4 | 830 |
| 10D151K (J) | 95 | 125 | 150 (135-165) | 25 | 250 | 2500 | 3500 | 22 | 25 | 0,4 | 670 |
| 10D181K (J) | 115 | 150 | 180 (162-198) | 25 | 300 | 2500 | 3500 | 27 | 30 | 0,4 | 560 |
| 10D201K (J) | 130 | 170 | 200 (180-220) | 25 | 340 | 2500 | 3500 | 30 | 35 | 0,4 | 500 |
| 10D221K (J) | 140 | 180 | 220 (198-242) | 25 | 360 | 2500 | 3500 | 32 | 39 | 0,4 | 450 |
| 10D241K (J) | 150 | 200 | 240 (216-264) | 25 | 395 | 2500 | 3500 | 35 | 42 | 0,4 | 420 |
| 10D271K (J) | 175 | 225 | 270 (243-297) | 25 | 455 | 2500 | 3500 | 37 | 49 | 0,4 | 370 |
| 10D301K (J) | 190 | 250 | 300 (270-330) | 25 | 500 | 2500 | 3500 | 40 | 54 | 0,4 | 330 |
| 10D331K (J) | 210 | 275 | 330 (297-363) | 25 | 550 | 2500 | 3500 | 43 | 58 | 0,4 | 300 |
| 10D361K (J) | 230 | 300 | 360 (324-396) | 25 | 595 | 2500 | 3500 | 47 | 65 | 0,4 | 280 |
| 10D391K (J) | 250 | 320 | 390 (351-429) | 25 | 650 | 2500 | 3500 | 60 | 70 | 0,4 | 260 |
| 10D431K (J) | 275 | 350 | 430 (387-473) | 25 | 710 | 2500 | 3500 | 65 | 80 | 0,4 | 230 |
| 10D471K (J) | 300 | 385 | 470 (423-517) | 25 | 775 | 2500 | 3500 | 67 | 85 | 0,4 | 210 |
| 10D511K (J) | 320 | 415 | 510 (459-561) | 25 | 845 | 2500 | 3500 | 69 | 90 | 0,4 | 200 |
| 10D561K (J) | 350 | 460 | 560 (504-616) | 25 | 925 | 2500 | 3500 | 70 | 92 | 0,4 | 180 |
| 10D621K (J) | 385 | 505 | 620 (558-682) | 25 | 1025 | 2500 | 3500 | 72 | 95 | 0,4 | 160 |
| 10D681K (J) | 420 | 560 | 680 (612-748) | 25 | 1120 | 2500 | 3500 | 75 | 98 | 0,4 | 150 |
| 10D751K (J) | 460 | 615 | 750 (675-825) | 25 | 1240 | 2500 | 3500 | 77 | 100 | 0,4 | 130 |
| 10D781K (J) | 485 | 640 | 780 (702-858) | 25 | 1290 | 2500 | 3500 | 80 | 105 | 0,4 | 130 |
| 10D821K (J) | 510 | 670 | 820 (738-902) | 25 | 1355 | 2500 | 3500 | 85 | 110 | 0,4 | 120 |
| 10D911K (J) | 550 | 745 | 910 (819-1001) | 25 | 1500 | 2500 | 3500 | 93 | 130 | 0,4 | 110 |
| 10D102K (J) | 625 | 825 | 1000 (900-1100) | 25 | 1650 | 2500 | 3500 | 102 | 140 | 0,4 | 100 |
| 10D112K (J) | 680 | 895 | 1100 (990-1210) | 25 | 1815 | 2500 | 3500 | 115 | 155 | 0,4 | 90 |
