Dettagli:
|
| Temperatura di lavoro: | -40°C~+85°C; | Resistenza di isolamento: | >= 500 MΩ; |
|---|---|---|---|
| Tensione di Rms per la prova di isolamento di CA: | 50Hz 1min 2.5KV | Campione: | Disponibile |
| parola chiave: | sensore di corrente | Temperatura di lavoro: | -20-70℃ |
| Tipo di fusibile: | Tipi di portafusibili | alimentazione elettrica:: | DC24V, DC12V, AC220V |
| Evidenziare: | CAB500 Hall Effect Current Sensor,Hall Effect Current Sensor DC24V,Sensore corrente di CC di DC12V Hall Effect |
||

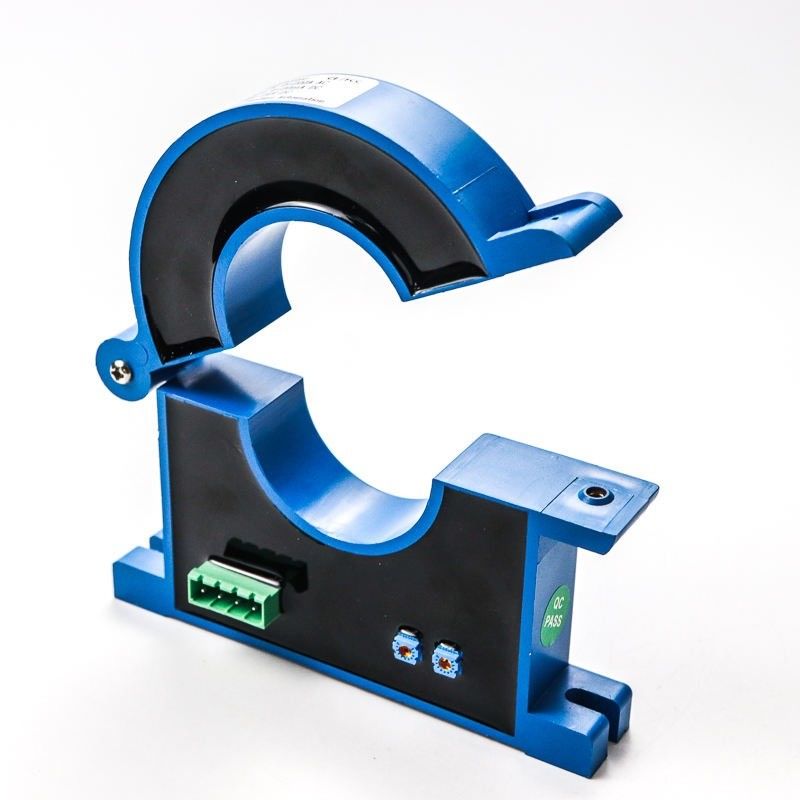

Forte sensore di corrente ad effetto Hall con capacità di sovraccarico Buone prestazioni dinamiche
Caratteristica
Il sensore di corrente della serie CAB500 si basa sulla tecnologia Sinomags Active Close Loop,
con uscita digitale CANBUS.Può essere utilizzato per misurare la corrente nominale di 500 A.Utilizzando una tecnologia proprietaria di compensazione digitale.Questo prodotto offre la migliore combinazione di prestazioni e affidabilità.
Errore ±0.2A @ ±<30A, Errore ±0.5A @ ±<100A;Errore ±1.0A @ ±100A-300A;Errore ±1.5A @ >±300-500A.
Elevata compatibilità elettromagnetica contro un complesso ambiente di interferenza elettromagnetica.
Eccellente interferenza anti magnetica.
Can bus di uscita, conveniente per l'integrazione del sistema.
Altissima capacità di sovracorrente
Parametri generali
Temperatura di esercizio: -40°C~+85°C;
Resistenza di isolamento: >= 500 MΩ;
Tensione Rms per test isolamento AC 50Hz 1min 2.5KV Sovratensione 24V/1 minuto
Tensione di scarica elettrostatica 4KV
Installazione | Guida standard + Fissaggio con vite piana |
Corrente nominale lato originale | 50A;100A;200A;500A; 800A;1000A;personalizzazione |
Intervallo di misura laterale originale | 100A-1200A |
Potenza nominale | 5V;DC0~20mA;DC4~20mA;personalizzazione |
Alimentazione ausiliaria | DC12V, DC24V, DC±12V, DC±15V |
Capacità di carico | Uscita in tensione: 5 mA; Uscita corrente: 6V; |
Linearità | 0,005 |
Precisione | 0.01 |
Tempo di risposta | <200ms |
Deriva termica | ≤500 ppm/℃ |
Larghezza della fascia | CC~20 KHz |
Consumo di corrente | ≤25mA |
Temperatura di lavoro | -10℃~+70℃ |
Temperatura di conservazione | -25℃~+85℃ |
Resistenza alla pressione di isolamento | 2,5 kV/50 Hz, 1 min |
Tensione di offset | ≤20mvV |
Uscita zero | ≤0,15mA |
segue di/dt | >50A/us |
Parametri elettrici
Parametro | Simbolo | Unità | Specifica | Condizioni | ||
min | Tipo | Massimo | ||||
Intervallo di misurazione nominale | IPN | UN | -500 | 500 | ||
Tensione di alimentazione | UC | v | 7.2 | 12 | 18 | Precisione completa |
Consumo di corrente @IP=0A | CIRCUITO INTEGRATO | mA | 26 | UC=12V, T=25°C | ||
Consumo di corrente @IP=500A | CIRCUITO INTEGRATO | mA | 250 | UC=12V, T=25°C | ||
Errore di sensibilità Precisione | XG | % | -0,5 | 0,5 | =-40 a 85°C; | |
Scostamento=0A | iOS | UN | ±0,2 | =-40 a 85°C;± 3 sigma | ||
Errore di linearità con IPN | εL | % | 0.1 | @temperatura ambiente | ||
Coefficiente di temperatura di G | TCG | ppm/ | ||||
