Dettagli:
|
| Descrizione: | Sensore di corrente ad effetto Hall | Tensione della scarica elettrostatica: | 4KV |
|---|---|---|---|
| Tensione di Rms per la prova di isolamento di CA: | 50Hz 1min 2.5KV | Resistenza di isolamento: | >= 500 MΩ; |
| Tipo di fusibile: | Tipi di portafusibili | parola chiave: | sensore di corrente |
| Temperatura di lavoro: | -20-70℃ | alimentazione elettrica:: | DC24V, DC12V, AC220V |
| Evidenziare: | Hall Effect Current Sensor anti-interferenza,Hall Effect Current Sensor 100A,Alta sensibilità Hall Effect Sensor |
||

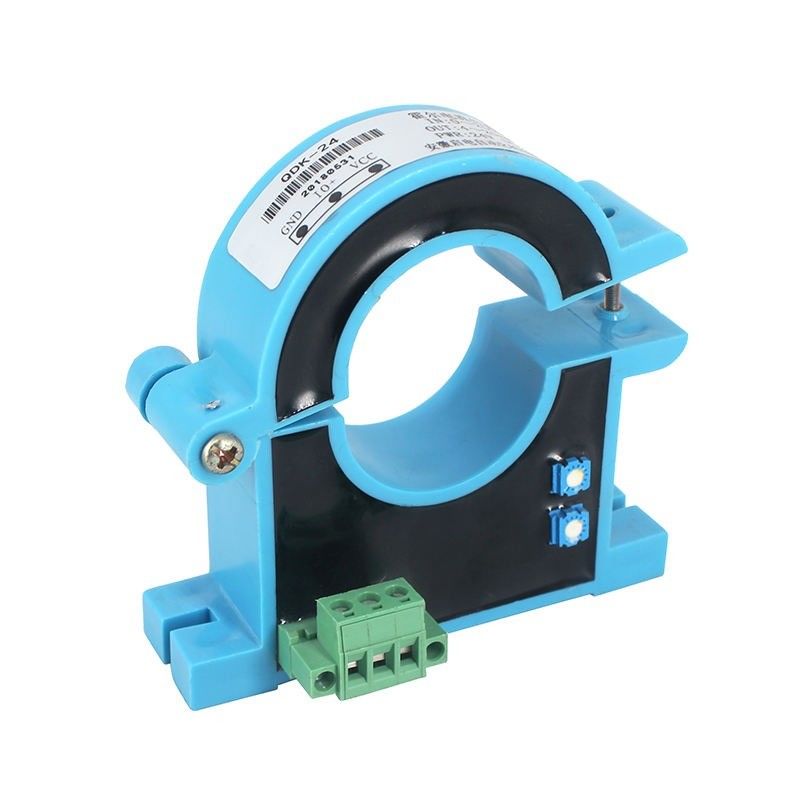

Sensore di corrente ad effetto Hall ad alta sensibilità anti-interferenza e basso consumo energetico
Il sensore Hall è un sensore di campo magnetico realizzato secondo l'effetto Hall.L'effetto Hall è una sorta di effetto magnetoelettrico.Questo fenomeno fu scoperto da Hall (AHHall, 1855-1938) nel 1879 mentre studiava il meccanismo conduttivo dei metalli.Successivamente, si è scoperto che anche i semiconduttori e i fluidi conduttivi hanno questo effetto e l'effetto Hall dei semiconduttori è molto più forte di quello dei metalli.Vari elementi Hall realizzati con questo fenomeno sono ampiamente utilizzati nella tecnologia di automazione industriale, nella tecnologia di rilevamento e nell'elaborazione delle informazioni, ecc.L'effetto Hall è un metodo di base per studiare le proprietà dei materiali semiconduttori.Il coefficiente Hall misurato dall'esperimento dell'effetto Hall può determinare parametri importanti come il tipo di conduttività, la concentrazione del vettore e la mobilità del vettore dei materiali semiconduttori.
Vantaggi del sensore di corrente Hall:
1. Alta sensibilità:
L'intensità del segnale rilevato sta diventando sempre più debole, il che richiede un notevole miglioramento della sensibilità del sensore magnetico.
Le applicazioni includono sensori di corrente, sensori angolari, sensori di marcia e misurazione dell'ambiente spaziale.
2. Stabilità della temperatura:
Un numero maggiore di campi di applicazione richiede che i sensori funzionino in ambienti sempre più difficili;
Ciò richiede che il sensore magnetico abbia una buona stabilità della temperatura e le sue applicazioni industriali includono l'industria elettronica automobilistica.
3. Anti-interferenza:
In molti campi non esiste una valutazione dell'ambiente di utilizzo del sensore, quindi il sensore stesso deve avere una buona anti-interferenza.Compresi elettronica automobilistica, contatori dell'acqua, ecc.
4. Caratteristiche ad alta frequenza:
Con la promozione dei campi di applicazione, la frequenza operativa dei sensori di corrente deve essere sempre più elevata.I campi di applicazione includono i contatori dell'acqua, l'industria dell'elettronica automobilistica e l'industria della registrazione delle informazioni.
5. Basso consumo energetico:
Molti campi richiedono che il sensore stesso abbia un consumo energetico estremamente basso, in modo da prolungare la vita utile del sensore.
Viene applicato per impiantare biochip magnetici, bussole, ecc. nel corpo.
Questa è la fine della condivisione dei vantaggi del sensore di corrente Hall, ad eccezione di quelli sopra menzionati;
Il sensore di corrente Hall ha anche buone caratteristiche di isolamento termico e resistenza alla pressione ed eccellenti caratteristiche ignifughe.
|
Installazione
|
Guida standard + Fissaggio con vite piana
|
|
Corrente nominale lato originale
|
50A;100A;200A;500A;
800A;1000A;personalizzazione |
|
Intervallo di misura laterale originale
|
100A-1200A
|
|
Potenza nominale
|
5V;DC0~20mA;DC4~20mA;personalizzazione
|
|
Alimentazione ausiliaria
|
DC12V, DC24V, DC±12V, DC±15V
|
|
Capacità di carico
|
Uscita in tensione: 5 mA;
Uscita corrente: 6V; |
|
Linearità
|
0,005
|
|
Precisione
|
0.01
|
|
Tempo di risposta
|
<200ms
|
|
Deriva termica
|
≤500 ppm/℃
|
|
Larghezza della fascia
|
CC~20 KHz
|
|
Consumo di corrente
|
≤25mA
|
|
Temperatura di lavoro
|
-10℃~+70℃
|
|
Temperatura di conservazione
|
-25℃~+85℃
|
|
Resistenza alla pressione di isolamento
|
2,5 kV/50 Hz, 1 min
|
|
Tensione di offset
|
≤20mvV
|
|
Uscita zero
|
≤0,15mA
|
|
segue di/dt
|
>50A/us
|
Parametri elettrici
|
Parametro |
Simbolo |
Unità |
Specifica |
Condizioni |
||
|
min |
Tipo |
Massimo |
||||
|
Intervallo di misurazione nominale |
IPN |
UN |
-500 |
500 |
||
|
Tensione di alimentazione |
UC |
v |
7.2 |
12 |
18 |
Precisione completa |
|
Consumo di corrente @IP=0A |
CIRCUITO INTEGRATO |
mA |
26 |
UC=12V, T=25°C |
||
|
Consumo di corrente @IP=500A |
CIRCUITO INTEGRATO |
mA |
250 |
UC=12V, T=25°C |
||
|
Errore di sensibilità Precisione |
XG |
% |
-0,5 |
0,5 |
=-40 a 85°C; |
|
|
Scostamento=0A |
iOS |
UN |
±0,2 |
=-40 a 85°C;± 3 sigma |
||
|
Errore di linearità con IPN |
εL |
% |
0.1 |
@temperatura ambiente |
||
|
Coefficiente di temperatura di G |
TCG |
ppm/ |
||||
Specifiche dell'uscita CAN CAB-500
La velocità CANBUS si riferisce alla tabella delle versioni del prodotto, protocollo CANBUS: versione 2.0A/B
Tolleranza dell'oscillatore CAN: 0,3125%
Ordine dei byte: big endian (Motorola)
Resistenza di terminazione da 120 ohm da aggiungere esternamente, impedenza CAN interna = 2.4Kohm
|
Descrizione del messaggio |
CAN ID |
nome |
Lunghezza dati (byte) |
Tipo di telaio |
Tipo di lancio del messaggio |
Descrizione del segnale |
Nome segnale |
Inizia un po' |
Pezzo finale |
|
Ip corrente (mA) |
0x3C2 |
CAB500 |
8 |
standard |
Messaggio ciclico ogni 10 ms |
Valore IP: 80000000H= 0mA, 7FFFFFFFH= - 1mA, 80000001H= 1mA |
IP_VALUE |
0 |
31 |
|
b0: informazioni sull'errore (0=normale, 1=guasto) |
INDICAZIONE_ERRORE |
32 |
32 |
||||||
|
b7-b1:RxQualità (0-100%) |
ERRORE_INFORMAZIONE |
33 |
39 |
||||||
|
Bit liberi (fisso a 0) |
INDEFINITO |
40 |
47 |
||||||
|
PCBA Ver |
48 |
55 |
|||||||
|
FIRMWARE ver |
56 |
63 |
