Dettagli:
|
| Tipo:: | Condensatore di sicurezza X2 | Capacità:: | 0,015 UF |
|---|---|---|---|
| Tensione nominale:: | 250-310V | Numero di modello::: | MKPX2 |
| Temperatura di funzionamento: | -40℃～+110℃ | Applicazione:: | Ampiamente usato in tutta la linea, circuito di soppressione delle interferenze, motore, ventilatore |
| Tolleranza di capacità:: | ±10%(K) | Pacchetto: | Sigillatura del cartone |
| Evidenziare: | Condensatore di sicurezza X2 0,015 uF,Condensatore anti-interferenza di sicurezza X2 |
||

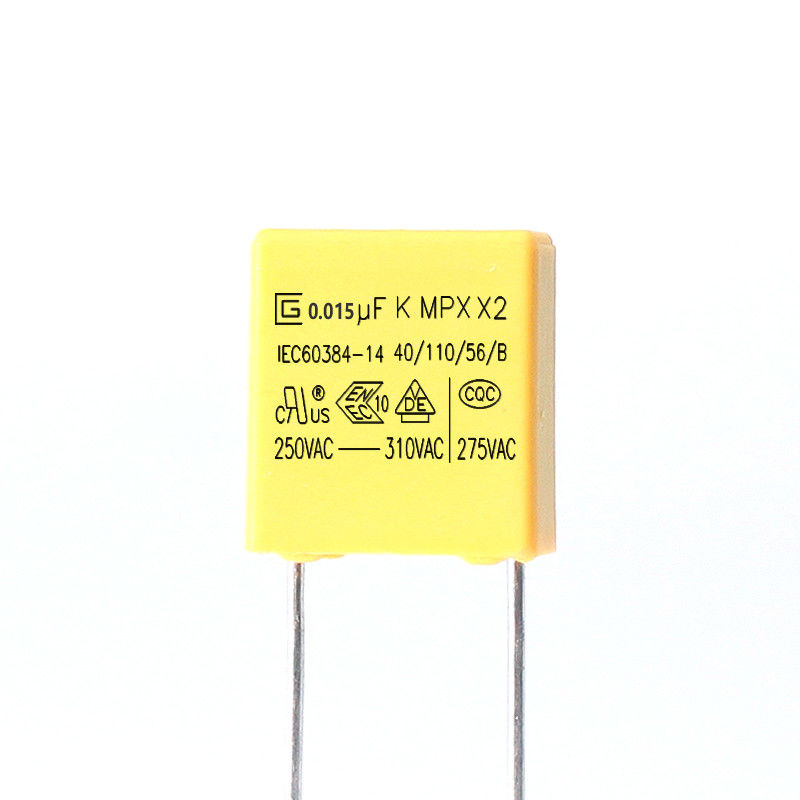

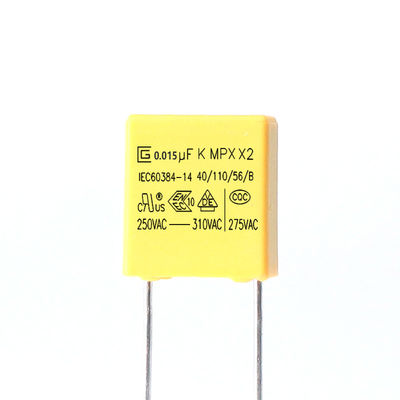

proprietà autorigenerante del condensatore anti-interferenza del condensatore di sicurezza di 0.015uf 310v X2
Il nome completo del condensatore di X è chiamato generalmente: Condensatore X2 (X1/X3/MKP) per la soppressione del disturbo elettromagnetico dell'alimentazione elettrica. Generalmente, le funzioni principali nel circuito sono: di circuito linea inter dell'alimentazione elettrica, filtraggio di EMI, circuito di eliminazione della scintilla, ecc. per assicurarsi che i prodotti elettronici finiti soddisfacciano le richieste di contabilità elettromagnetica.
Introduzione di prodotti
Il MPX è arrotolato con il dielettrico metallizzato del film del polipropilene, la costruzione non induttiva, i cavi di filo di rame in scatola ed il rivestimento ignifugo dell'epossiresina. Hanno caratteristiche eccellenti di ignifugo autorigenerante e buon secondo l'UL 94-V0
Tipo applicazione
I prodotti ampiamente usato per i soppressori di interferenza e delle le applicazioni linei attraverso del condensatore. Adatto a utilizzato a nelle situazioni dove il guasto del condensatore non condurrà al pericolo di scossa elettrica.
Caratteristiche
1 costruzione di Non induzione
Alta resistenza all'umidità 2
Proprietà autorigenerante 3
4 tipo ignifugo (conformità with l'UL 94V-0)
Perdita molto piccola 5
6 caratteristiche eccellenti di temperatura e di frequenza
Alta resistenza di isolamento 7
Specifiche (IEC 60384-14)
| Elementi della prova | Requisiti prestazionali | Stati della prova |
| Capacità | All'interno della tolleranza ha specificato | 1KHz, massimo 1Vrms a 25℃ |
| Fattore di dissipazione | 0,001 (0,1%) massimi. | 1KHz, massimo 1Vrms a 25℃ |
| Prova di tensione | Non sia l'anomalia | Fra la prova dei terminali 4.3UR (VCC) di 60sec. |
| Fra il terminale e la recinzione UR×200%+1500Vac, 60sec. | ||
| Resistenza di isolamento | CR >0.33μF IR ≥6,000s del ≥ 15,000MΩ del ≤ 0.33μF IR del CR | 100±15Vdc, 60sec/25℃ |
| Robustezza dei termini | Nessuna rottura del cavo e nessun danno del condensatore |
Forza tesa della forza terminale del carico: 1,0 chilogrammi Tempo di tenuta: 10 ± 1sec |
|
Resistenza alla flessione della forza terminale del carico: 0,5 chilogrammi Tempo di piegamento: ゚ 4 x 90 |
||
| Resistenza a calore di saldatura |
(1) aspetto: Nessun danno visibile (2)△ C/C: ≤ ±5% del valore iniziale |
Temperatura della lega per saldatura: 260±5℃ Tempo della lega per saldatura: 5±0.5sec |
| Solderability | 95% dell'inscatolare di superficie |
Temperatura della lega per saldatura: 260±5℃ Tempo della lega per saldatura: 2±0.5sec |
| Variazione di temperatura rapida | I condensatori saranno esaminati visivamente e non ci sarà danno visibile. |
Abbassi la temperatura di categoria: -40℃ Temperatura superiore di categoria: 110℃ Numero dei cicli: 5 Durata T1 = min 30 |
| Vibrazione | I condensatori saranno esaminati visivamente e non ci sarà danno visibile |
Gamma di frequenza: 10~55Hz Corso: X, Y, Z (asse) 2h / asse (6h nel totale) Ampiezza di spostamento: 0.75mm |
| Elementi della prova | Requisiti prestazionali | Stati della prova |
| Sequenza climatica |
(1) aspetto: Nessun danno visibile (2)△ C/C: ≤ ±5% del valore iniziale (3) DF (tanδ): ≤ 0,008 di valore aumentato (4) IR: ≥ 50% dei limiti applicabili (5) prova di tensione: Normale |
Calore asciutto Temperatura superiore: 110℃ Durata più bassa: 16Hours |
|
Freddo Temperatura: -40℃ Durata: 2Hours |
||
| Stato di stabilità umido di calore |
(1) aspetto: Nessun danno visibile (2)△ C/C: ≤ ±5% del valore iniziale (3) DF (tanδ): ≤ 0,008 di valore aumentato (4) IR: ≥ 50% dei limiti applicabili (5) prova di tensione: Normale |
RH di 93% e di +40°C, 56 giorni |
| Tassa e scarico |
(1) aspetto: Nessun danno visibile (2)△ C/C: ≤ ±10% del valore iniziale (3) DF (tanδ): ≤ 0,008 di valore aumentato (4) IR: ≥ 50% dei limiti applicabili |
Tensione di prova: √2 x URVAC 50 hertz Tassa e scarico: 0.5sec/time Ripetuto per 10000 cicli |
| Resistenza |
(1) aspetto: Nessun danno visibile (2)△ C/C: ≤ ±10% del valore iniziale (3) DF (tanδ): ≤ 0,008 di valore aumentato (4) IR: ≥ 50% dei limiti applicabili |
x 1,25 UR VCA 50 hertz, una volta ogni ora aumento a 1,000VAC per 0,1 secondo, 1.000 ore alla temperatura nominale superiore |
