Dettagli:
|
| Temp. di stoccaggio Allineare: | -40℃~+125℃ | Temp. di esercizio Allineare: | -25℃~+125℃ |
|---|---|---|---|
| materiale principale: | scheda dati | Caratteristica: | Ideale per applicazioni su tutta la linea |
| Personalizzare:: | Sì, fornire servizi di esempio | Tipo del pacchetto: | Attraverso il foro |
| Applicazione: | per applicazioni AC, Alta Tensione | Dimensione: | dimensione su ordinazione |
| Evidenziare: | condensatore 471K,Condensatore della classe Y1 |
||

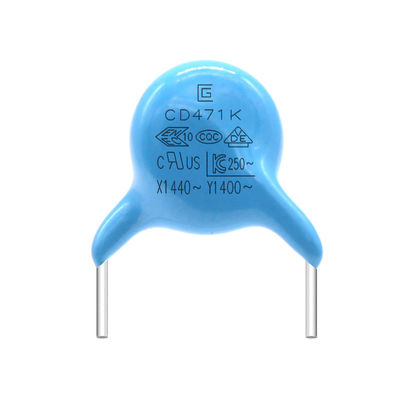

La perdita ad alta frequenza di 471K 400VAC Y1 del condensatore con poche perdite della sicurezza è piccola resiste all'impatto degli impulsi del picco di CA
Condensatore .pdf di sicurezza Y1
Vantaggi
1. Abbiamo tutti i modelli di materiale, vi conserviamo tempo che lo cerca. E raccomandi i materiali per voi se avete bisogno di.
2. Con gli stessi prodotti di qualità, possiamo dargli il migliore prezzo. Indagini alla dopo-vendita, forniremo il buon servizio, quali stato del prodotto dell'aggiornamento, supporto tecnico ecc. (online 24 ore)
3. Abbiamo molte azione ed il termine di consegna è solitamente breve.
Caratteristiche
1. La tensione di impulso ha garantito 12kV0-p.
2. gamma di temperatura di funzionamento garantita fino a 125°C.
3. resistenza dielettrica: AC4000V
4. condensatori della classe X1/Y1 certificati da ENEC (VDE) /UL/CQC.
5. Può essere l'uso con una componente nella richiesta degli apparecchi
isolamento rinforzato e doppio isolamento basati sopra
UL1492, IEC60065 e IEC60950.
6. ricoperto d'epossiresina ignifuga del halogen-free*
(adeguatamente alla norma UL94V-0).
* massimo di Cl=900ppm, massimo di Br=900ppm e
Massimo di Cl+Br=1500ppm.
7. legare disponibile per l'inserzione automatica.
8. tensione nominale: X1: AC500V (r.m.s.), Y1: AC500V (r.m.s.)
Campi di applicazione del condensatore Y1:
Ampiamente usato in piccoli elettrodomestici, nei prodotti di potere, in motori elettromeccanici, nell'illuminazione del LED, in caricatori, nei gruppi di continuità, in filtri, nei raddrizzatori elettronici, nell'elettronica automobilistica, nella sicurezza ed in altre industrie.
|
OGGETTO |
SPECIFICAZIONE |
METODO DI PROVA E CIRCOSTANZA |
||||||||||||||||
|
Riciclaggio temporaneo
|
Aspetto |
Nessun profondo difetto |
Il condensatore sarà presentato nella camera di prova e sarà esposto alle condizioni termiche secondo le indicazioni della tavola a 5 cicli. pretrattamento: Il condensatore sarà disposto a 125±2℃ per 1 ora, quindi ha disposto al termine della stanza per 24±2hours prima della misura iniziale. Dopo trattamento: Il condensatore sarà immagazzinato per le ore 24±2 agli stati della stanza.
|
|||||||||||||||
|
Capacità Cambiamento |
B: ±10% massimo E: ±20% massimo F: ±30% massimo |
|||||||||||||||||
|
D.F. |
B, E: 5,0% massimi F: 7,0% massimi |
|||||||||||||||||
|
I.R. |
Min 1000MΩ | |||||||||||||||||
|
Umidità (Sotto Costante Stato) |
Aspetto |
Nessun contrassegnato difetto |
Metta il condensatore per le ore 500±12 a 40±2℃ in RH di 95±3%. pretrattamento: Il condensatore sarà disposto a 125±2℃ per 1 ora, quindi ha disposto al termine della stanza per 24±2 ore prima della misura iniziale. Dopo trattamento: Il condensatore sarà immagazzinato per le ore 24±2 allo stato della stanza. |
|||||||||||||||
|
Capacità Cambiamento |
B: ±10% massimo E: ±20% massimo F: ±30% massimo |
|||||||||||||||||
|
D.F. |
B, E: 5,0% massimi F: 7,0% massimi |
|||||||||||||||||
|
I.R. |
Min 1500MΩ | |||||||||||||||||
|
Dielettrico Forza |
8 per voce |
|||||||||||||||||
|
Prova di vita |
Aspetto |
Nessun contrassegnato difetto |
Applichi una tensione di 500V.AC, salvo che una volta ogni ora che la tensione è aumentata a 1000V.AC per 0.1sec.that sarà mantenuta per le ore 1000±48 a 125±2℃. Pretrattamento: Il condensatore sarà immagazzinato a 125±2℃ per 1 ora, quindi ha disposto al termine della stanza per 24±2H prima delle misure iniziali. Dopo trattamento: Il condensatore sarà immagazzinato per le ore 24±2 allo stato della stanza. |
|||||||||||||||
|
Capacità Cambiamento |
B: ±10% massimo E: ±20% massimo F: ±30% massimo |
|||||||||||||||||
|
D.F. |
B, E: 5,0% massimi F: 7,0% massimi |
|||||||||||||||||
|
I.R. |
Min 1500MΩ | |||||||||||||||||
Tensione del prodotto, materiale, Tabella di riferimento di dimensione
| Prodotto e codice di dimensione | Tensione CA stimata | Caratteristica di temperatura | Capacità stimata | Tolleranza della capacità | Dimensione (millimetri) | |||
| D.max | T.max | P±0.8 | d±0.05 | |||||
| Q065B□100K□□ | 400Vac |
(B) |
10pF |
K |
6,5 | 4,5 | 10 | 0,55 |
| Q065B□150K□□ | 15pF | 6,5 | 4,5 | 10 | 0,55 | |||
| Q070B□220K□□ | 22pF | 7,0 | 4,5 | 10 | 0,55 | |||
| Q070B□330K□□ | 33pF | 7,0 | 4,5 | 10 | 0,55 | |||
| Q070B□470K□□ | 47pF | 7,0 | 4,5 | 10 | 0,55 | |||
| Q070B□560K□□ | 56pF | 7,0 | 4,5 | 10 | 0,55 | |||
| Q070B□620K□□ | 62pF | 7,0 | 4,5 | 10 | 0,55 | |||
| Q070B□820K□□ | 82pF | 7,0 | 4,5 | 10 | 0,55 | |||
| Q065B□101K□□ | 100pF | 6,5 | 4,5 | 10 | 0,55 | |||
| Q065B□221K□□ | 220pF | 6,5 | 4,5 | 10 | 0,55 | |||
| Q075B□331K□□ | 330pF | 7,5 | 4,5 | 10 | 0,6 | |||
| Q085B□471K□□ | 470pF | 8,5 | 4,5 | 10 | 0,6 | |||
| Q085B□561K□□ | 560pF | 8,5 | 4,5 | 10 | 0,6 | |||
| Q095B□681K□□ | 680pF | 9,5 | 4,5 | 10 | 0,6 | |||
| Q110B□821K□□ | 820pF | 11,0 | 4,5 | 10 | 0,6 | |||
| Q115B□102K□□ | 1000pF | 11,5 | 4,5 | 10 | 0,6 | |||
| Q065E□471K□□ |
(E) |
470pF | 6,5 | 4,5 | 10 | 0,55 | ||
| Q075E□561K□□ | 560pF | 7,5 | 4,5 | 10 | 0,6 | |||
| Q075E□681K□□ | 680pF | 7,5 | 4,5 | 10 | 0,6 | |||
| Q075E□821K□□ | 820pF | 7,5 | 4,5 | 10 | 0,6 | |||
| Q085E□102K□□ | 1000pF | 8,5 | 4,5 | 10 | 0,65 | |||
| Q095E□152M□□ | 1500pF |
M. |
9,5 | 4,5 | 10 | 0,65 | ||
| Q105E□222M□□ | 2200pF | 10,5 | 4,5 | 10 | 0,65 | |||
| Q115E□332M□□ | 3300pF | 11,5 | 4,5 | 10 | 0,65 | |||
| Q065F□102M□□ |
(F) |
1000pF | 6,5 | 4,5 | 10 | 0,55 | ||
| Q075F□152M□□ | 1500pF | 7,5 | 4,5 | 10 | 0,6 | |||
| Q085F□222M□□ | 2200pF | 8,5 | 4,5 | 10 | 0,6 | |||
| Q100F□332M□□ | 3300pF | 10,0 | 4,5 | 10 | 0,65 | |||
| 4700pF | 11,5 | 4,5 | 10 | 0,65 | ||||
Specificazione e metodo di prova
|
OGGETTO |
SPECIFICAZIONE |
METODO DI PROVA E CIRCOSTANZA |
|||||||||||||
|
Impiegati di stoccaggio. Gamma |
-40℃~+125℃ | ||||||||||||||
|
Funzionamento temporaneo. Gamma |
-25℃~+125℃ | ||||||||||||||
|
|
L'aspetto ha |
|
|||||||||||||
|
|
|
|
|||||||||||||
|
|
|
Impiegati. 20±2℃ |
|||||||||||||
|
Fattore di dissipazione |
B, E: 2,5% massimi |
|
|||||||||||||
|
|
10,000MΩ |
|
|||||||||||||
|
|
|
|
|
||||||||||||
|
|
|
|
|||||||||||||
|
|
B: - 10~+10% |
|
|||||||||||||
Processo di produzione
