Dettagli:
|
| Temp. di stoccaggio Allineare: | -40℃~+125℃ | Temp. di esercizio Allineare: | -25℃~+125℃ |
|---|---|---|---|
| materiale principale: | Ceramico | Caratteristica: | Ideale per applicazioni su tutta la linea |
| Personalizzare:: | Sì, fornire servizi di esempio | Tipo del pacchetto: | Attraverso il foro |
| Applicazione: | apparecchiature per ufficio, elettronica, CA / motore | Dimensione: | dimensione su ordinazione |
| Evidenziare: | Condensatore con poche perdite del VDE,condensatore 561K |
||

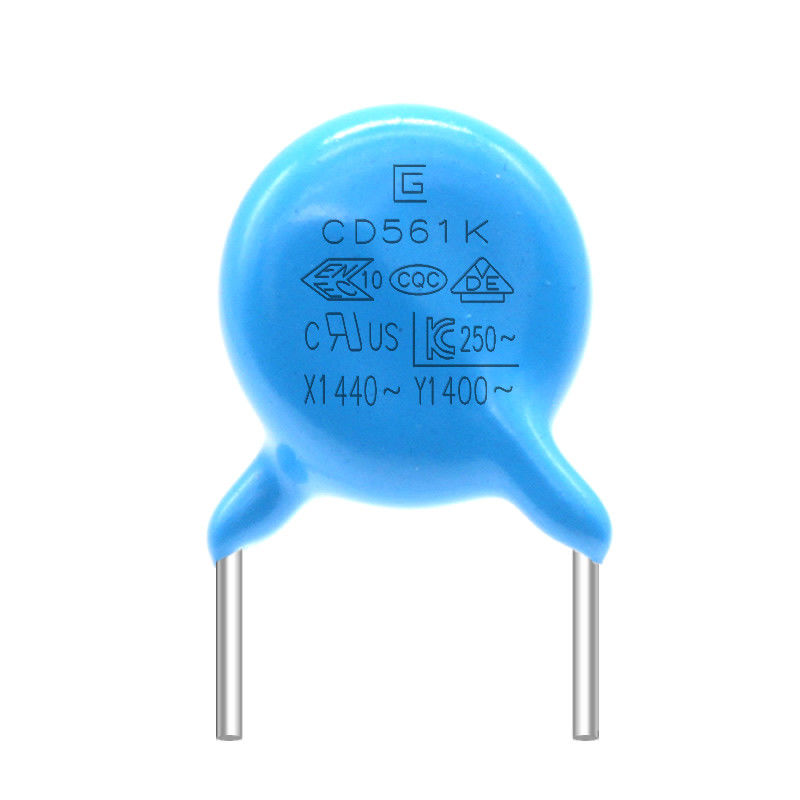

Condensatori con poche perdite di CA del condensatore di sicurezza di 561K 400VAC Y1 che sono passato ed aderito alla sicurezza
Il condensatore Y1 è un condensatore della sicurezza e un tal condensatore non causerà la scossa elettrica dopo che il condensatore si guasta e non metterà in pericolo la sicurezza personale. Comprende due tipi X di condensatori e di condensatori di Y. I condensatori x sono condensatori collegati fra le due linee della linea elettrica (L-N) ed i condensatori a film metallico sono utilizzati generalmente; I condensatori di Y sono collegati fra le due linee della linea elettrica e (L-E, nord-est) la capacità al suolo, compare generalmente nelle paia. Sulla base della limitazione della corrente di perdita, il valore del condensatore di Y non dovrebbe essere troppo grande. Generalmente, il condensatore di X è livello di uF ed il condensatore di Y è livello di N-F. Il condensatore di X sopprime l'interferenza differenziale del modo ed il condensatore di Y sopprime l'interferenza comune del modo.
Condensatore .pdf di sicurezza Y1
Caratteristiche:
Gamma di temperatura di funzionamento: -25 - +85 gradi di celium.
Tensione di funzionamento: Dc 1, 2,3, 6,3, 10 e 15kV
Tensione di resistenza: 1,5 volte di tensione di funzionamento 1kV <>
Capacità: misurato ad un grado di 20 +-2celium, con 5Vrms i maximumClass I 1+-0.2MHz e classe II 1+-0.2kHz
Tolleranza di capacità: J: +-5%, K: +-10%, m.: +-20% e Z: +80%-20%
Fattore di dissipazione (DF): lo stesso termine del tgd del capacitanceSL <>
Resistenza di isolamento (IR): con il >= 10,000MQ della prova 60 +-5secondsIR di tensione nominale 500V
Caratteristica di temperatura: SLN3300, Y5P, Z5U, Z5V e Y5R
Vantaggi
1. Abbiamo tutti i modelli di materiale, vi conserviamo tempo che lo cerca. E raccomandi i materiali per voi se avete bisogno di.
2. Con gli stessi prodotti di qualità, possiamo dargli il migliore prezzo. Indagini alla dopo-vendita, forniremo il buon servizio, quali stato del prodotto dell'aggiornamento, supporto tecnico ecc. (online 24 ore)
3. Abbiamo molte azione ed il termine di consegna è solitamente breve.
Gamma di applicazione:
Conversione di frequenza
divisione di frequenza e l'altro CA
grandi circuiti di impulso
particolarmente circuiti del divisore di audio frequenza con i requisiti di alta fedeltà
|
OGGETTO |
SPECIFICAZIONE |
METODO DI PROVA E CIRCOSTANZA |
||||||||||||||||
|
Riciclaggio temporaneo
|
Aspetto |
Nessun profondo difetto |
Il condensatore sarà presentato nella camera di prova e sarà esposto alle condizioni termiche secondo le indicazioni della tavola a 5 cicli. pretrattamento: Il condensatore sarà disposto a 125±2℃ per 1 ora, quindi ha disposto al termine della stanza per 24±2hours prima della misura iniziale. Dopo trattamento: Il condensatore sarà immagazzinato per le ore 24±2 agli stati della stanza.
|
|||||||||||||||
|
Capacità Cambiamento |
B: ±10% massimo E: ±20% massimo F: ±30% massimo |
|||||||||||||||||
|
D.F. |
B, E: 5,0% massimi F: 7,0% massimi |
|||||||||||||||||
|
I.R. |
Min 1000MΩ | |||||||||||||||||
|
Umidità (Sotto Costante Stato) |
Aspetto |
Nessun contrassegnato difetto |
Metta il condensatore per le ore 500±12 a 40±2℃ in RH di 95±3%. pretrattamento: Il condensatore sarà disposto a 125±2℃ per 1 ora, quindi ha disposto al termine della stanza per 24±2 ore prima della misura iniziale. Dopo trattamento: Il condensatore sarà immagazzinato per le ore 24±2 allo stato della stanza. |
|||||||||||||||
|
Capacità Cambiamento |
B: ±10% massimo E: ±20% massimo F: ±30% massimo |
|||||||||||||||||
|
D.F. |
B, E: 5,0% massimi F: 7,0% massimi |
|||||||||||||||||
|
I.R. |
Min 1500MΩ | |||||||||||||||||
|
Dielettrico Forza |
8 per voce |
|||||||||||||||||
|
Prova di vita |
Aspetto |
Nessun contrassegnato difetto |
Applichi una tensione di 500V.AC, salvo che una volta ogni ora che la tensione è aumentata a 1000V.AC per 0.1sec.that sarà mantenuta per le ore 1000±48 a 125±2℃. Pretrattamento: Il condensatore sarà immagazzinato a 125±2℃ per 1 ora, quindi ha disposto al termine della stanza per 24±2H prima delle misure iniziali. Dopo trattamento: Il condensatore sarà immagazzinato per le ore 24±2 allo stato della stanza. |
|||||||||||||||
|
Capacità Cambiamento |
B: ±10% massimo E: ±20% massimo F: ±30% massimo |
|||||||||||||||||
|
D.F. |
B, E: 5,0% massimi F: 7,0% massimi |
|||||||||||||||||
|
I.R. |
Min 1500MΩ | |||||||||||||||||
Tensione del prodotto, materiale, Tabella di riferimento di dimensione
| Prodotto e codice di dimensione | Tensione CA stimata | Caratteristica di temperatura | Capacità stimata | Tolleranza della capacità | Dimensione (millimetri) | |||
| D.max | T.max | P±0.8 | d±0.05 | |||||
| Q065B□100K□□ | 400Vac |
(B) |
10pF |
K |
6,5 | 4,5 | 10 | 0,55 |
| Q065B□150K□□ | 15pF | 6,5 | 4,5 | 10 | 0,55 | |||
| Q070B□220K□□ | 22pF | 7,0 | 4,5 | 10 | 0,55 | |||
| Q070B□330K□□ | 33pF | 7,0 | 4,5 | 10 | 0,55 | |||
| Q070B□470K□□ | 47pF | 7,0 | 4,5 | 10 | 0,55 | |||
| Q070B□560K□□ | 56pF | 7,0 | 4,5 | 10 | 0,55 | |||
| Q070B□620K□□ | 62pF | 7,0 | 4,5 | 10 | 0,55 | |||
| Q070B□820K□□ | 82pF | 7,0 | 4,5 | 10 | 0,55 | |||
| Q065B□101K□□ | 100pF | 6,5 | 4,5 | 10 | 0,55 | |||
| Q065B□221K□□ | 220pF | 6,5 | 4,5 | 10 | 0,55 | |||
| Q075B□331K□□ | 330pF | 7,5 | 4,5 | 10 | 0,6 | |||
| Q085B□471K□□ | 470pF | 8,5 | 4,5 | 10 | 0,6 | |||
| Q085B□561K□□ | 560pF | 8,5 | 4,5 | 10 | 0,6 | |||
| Q095B□681K□□ | 680pF | 9,5 | 4,5 | 10 | 0,6 | |||
| Q110B□821K□□ | 820pF | 11,0 | 4,5 | 10 | 0,6 | |||
| Q115B□102K□□ | 1000pF | 11,5 | 4,5 | 10 | 0,6 | |||
| Q065E□471K□□ |
(E) |
470pF | 6,5 | 4,5 | 10 | 0,55 | ||
| Q075E□561K□□ | 560pF | 7,5 | 4,5 | 10 | 0,6 | |||
| Q075E□681K□□ | 680pF | 7,5 | 4,5 | 10 | 0,6 | |||
| Q075E□821K□□ | 820pF | 7,5 | 4,5 | 10 | 0,6 | |||
| Q085E□102K□□ | 1000pF | 8,5 | 4,5 | 10 | 0,65 | |||
| Q095E□152M□□ | 1500pF |
M. |
9,5 | 4,5 | 10 | 0,65 | ||
| Q105E□222M□□ | 2200pF | 10,5 | 4,5 | 10 | 0,65 | |||
| Q115E□332M□□ | 3300pF | 11,5 | 4,5 | 10 | 0,65 | |||
| Q065F□102M□□ |
(F) |
1000pF | 6,5 | 4,5 | 10 | 0,55 | ||
| Q075F□152M□□ | 1500pF | 7,5 | 4,5 | 10 | 0,6 | |||
| Q085F□222M□□ | 2200pF | 8,5 | 4,5 | 10 | 0,6 | |||
| Q100F□332M□□ | 3300pF | 10,0 | 4,5 | 10 | 0,65 | |||
| 4700pF | 11,5 | 4,5 | 10 | 0,65 | ||||
Specificazione e metodo di prova
|
OGGETTO |
SPECIFICAZIONE |
METODO DI PROVA E CIRCOSTANZA |
|||||||||||||
|
Impiegati di stoccaggio. Gamma |
-40℃~+125℃ | ||||||||||||||
|
Funzionamento temporaneo. Gamma |
-25℃~+125℃ | ||||||||||||||
|
|
L'aspetto ha |
|
|||||||||||||
|
|
|
|
|||||||||||||
|
|
|
Impiegati. 20±2℃ |
|||||||||||||
|
Fattore di dissipazione |
B, E: 2,5% massimi |
|
|||||||||||||
|
|
10,000MΩ |
|
|||||||||||||
|
|
|
|
|
||||||||||||
|
|
|
|
|||||||||||||
|
|
B: - 10~+10% |
|
|||||||||||||
Processo di produzione
