Casa Prodotti Condensatore di sicurezza Y1

piccola dimensione del condensatore di sicurezza di 820K 400VAC Y1 per l'uso generale

Name: piccola dimensione del condensatore di sicurezza di 820K 400VAC Y1 per l'uso generale
Brand: Dongguan Chenglue Electronic co.,Ltd
SKU: Y5P-820K-400VAC
Price: 44.05 USD
Availability: InStock

Tutti i prodotti

Condensatore di sicurezza X2
(64)

Condensatore di sicurezza Y1
(41)

Condensatore di sicurezza Y2
(14)

Condensatore metallizzato del film del polipropilene
(38)

condensatore eccellente
(29)

Condensatore metallizzato del film di poliestere
(10)

Condensatore MMKP82
(22)

condensatore elettrolitico di alluminio
(24)

Varistore di ossido di metallo
(79)

Varistore dei MOVIMENTI di SMD
(16)

Resistenza termica NTC
(65)

Sensore di temperatura NTC
(32)

Sensore di corrente ad effetto Hall
(17)

Fusibile del veicolo elettrico
(24)

Lampada a scarica
(42)

Fornitore di alimentazione dello schermo a LED
(12)

Fornitore di corrente impermeabile alla pioggia
(11)

FUSIBILE ad alta tensione
(88)

Fusibili termici in ceramica
(14)

Fusibile automatico della lama
(11)

Tenitore di fusibile montato su PCB
(11)

Interruttori di disconnessione master
(6)

Sono ora online in chat

piccola dimensione del condensatore di sicurezza di 820K 400VAC Y1 per l'uso generale

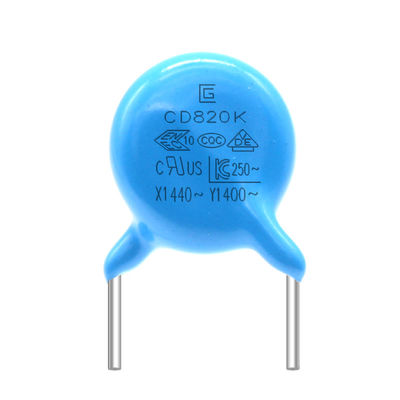

Grande immagine : piccola dimensione del condensatore di sicurezza di 820K 400VAC Y1 per l'uso generale

Dettagli:

Luogo di origine:	Dongguan Cina
Marca:	SG
Certificazione:	VDE，CQC
Numero di modello:	Y5P-820K-400VAC

Termini di pagamento e spedizione:

Quantità di ordine minimo:	10000 pezzi
Prezzo:	Discuss
Imballaggi particolari:	dimensioni: 45 cm * 31 cm * 34 cm, scatola interna: 29,2 cm * 21 cm * 31,3 cm, un cartone all'intern
Tempi di consegna:	15-21 giorni lavorativi
Termini di pagamento:	T/T
Capacità di alimentazione:	100000000 Pezzi

Contatto

piccola dimensione del condensatore di sicurezza di 820K 400VAC Y1 per l'uso generale

descrizione

Temp. di stoccaggio Allineare:	-40℃~+125℃	Temp. di esercizio Allineare:	-25℃~+125℃
Materiale:	Ceramico	Caratteristica:	Taglia piccola
Tensione - nominale:	400V	Tipo del pacchetto:	Attraverso il foro
Applicazione:	Uso generale	parola chiave:	Condensatore di sicurezza Y1
Evidenziare:	condensatore di sicurezza di 820K Y1 , Condensatore per tutti gli usi di sicurezza Y1 , Un condensatore da 400 VCA

condensatori di CA del condensatore di sicurezza di 820K 400VAC Y1 che sono passato ed aderito alla certificazione di sicurezza

I condensatori Y1 sono condensatori collegati attraverso i due cavi della linea elettrica e dell'a terra (L-E, nord-est), solitamente nelle paia. Sulla base della limitazione della corrente di perdita, il valore del condensatore di Y non dovrebbe essere troppo grande. Generalmente, il condensatore di X è livello di uF ed il condensatore di Y è livello di N-F. Il condensatore di X sopprime l'interferenza differenziale del modo ed il condensatore Y1 sopprime l'interferenza comune del modo.

Condensatore .pdf di sicurezza Y1

I nostri servizi

1. Apprezziamo il vostro affare ed offriamo una politica istantanea di ritorno di 7 giorni. (7 giorni dopo la ricezione degli oggetti).
2. Se gli oggetti che acquistate dal nostro deposito non sono di qualità perfezionata, quella è essi non funzionano elettronicamente alle specifiche dei produttori, restituirle semplicemente noi per la sostituzione o il rimborso.
Sopportiamo il costo della spedizione da ritorno la parte nel giorno di garanzia
3. Se gli oggetti sono difettosi, informici prego entro 3 giorni della consegna.
4. Tutti gli oggetti devono essere restituiti nel loro stato originale per qualificarsi per un rimborso o una sostituzione.
5. Il compratore è responsabile di tutto il costo di spedizione incorso.

Applicazioni

Può essere utilizzato per il circuito di soppressione di rumore dell'alimentazione elettrica nel collegamento e nell'esclusione trasversali. È un condensatore primario e secondario dell'accoppiamento X/Y utilizzato come linea filtro e l'alimentazione elettrica di commutazione e convertitore di CA di CA

OGGETTO

SPECIFICAZIONE

METODO DI PROVA E CIRCOSTANZA

Riciclaggio temporaneo

Aspetto

Nessun profondo difetto

Il condensatore sarà presentato nella camera di prova e sarà esposto alle condizioni termiche secondo le indicazioni della tavola a 5 cicli.

pretrattamento: Il condensatore sarà disposto a 125±2℃ per 1 ora, quindi ha disposto al termine della stanza per 24±2hours prima della misura iniziale.

Dopo trattamento: Il condensatore sarà immagazzinato per le ore 24±2 agli stati della stanza.

(PUNTO)	1	2	3	4
(TEMPORANEO.)	-25±3℃	20±2℃	125±3℃	20±2℃
(TEMPO)	30±3min.	3min. massimo	30±3min.	3min. massimo

Capacità

Cambiamento

B: ±10% massimo

E: ±20% massimo

F: ±30% massimo

D.F.

B, E: 5,0% massimi

F: 7,0% massimi

I.R.

Min 1000MΩ

Umidità

(Sotto

Costante

Stato)

Aspetto

Nessun contrassegnato

difetto

Metta il condensatore per le ore 500±12 a 40±2℃ in RH di 95±3%.

pretrattamento: Il condensatore sarà disposto a 125±2℃ per 1 ora, quindi ha disposto al termine della stanza per 24±2 ore prima della misura iniziale.

Dopo trattamento: Il condensatore sarà immagazzinato per le ore 24±2 allo stato della stanza.

Capacità

Cambiamento

B: ±10% massimo

E: ±20% massimo

F: ±30% massimo

D.F.

B, E: 5,0% massimi

F: 7,0% massimi

I.R.

Min 1500MΩ

Dielettrico

Forza

8 per voce

Prova di vita

Aspetto

Nessun contrassegnato

difetto

Applichi una tensione di 500V.AC, salvo che una volta ogni ora che la tensione è aumentata a 1000V.AC per 0.1sec.that sarà mantenuta per le ore 1000±48 a 125±2℃.

Pretrattamento: Il condensatore sarà immagazzinato a 125±2℃ per 1 ora, quindi ha disposto al termine della stanza per 24±2H prima delle misure iniziali.

Dopo trattamento: Il condensatore sarà immagazzinato per le ore 24±2 allo stato della stanza.

Capacità

Cambiamento

B: ±10% massimo

E: ±20% massimo

F: ±30% massimo

D.F.

B, E: 5,0% massimi

F: 7,0% massimi

I.R.

Min 1500MΩ

Tensione del prodotto, materiale, Tabella di riferimento di dimensione

Prodotto e codice di dimensione	Tensione CA stimata	Caratteristica di temperatura	Capacità stimata	Tolleranza della capacità	Dimensione (millimetri)
Prodotto e codice di dimensione	Tensione CA stimata	Caratteristica di temperatura	Capacità stimata	Tolleranza della capacità	D.max	T.max	P±0.8	d±0.05
Q065B□100K□□	400Vac	(B) Y5P ±10	10pF	K ±10%	6,5	4,5	10	0,55
Q065B□150K□□			15pF		6,5	4,5	10	0,55
Q070B□220K□□			22pF		7,0	4,5	10	0,55
Q070B□330K□□			33pF		7,0	4,5	10	0,55
Q070B□470K□□			47pF		7,0	4,5	10	0,55
Q070B□560K□□			56pF		7,0	4,5	10	0,55
Q070B□620K□□			62pF		7,0	4,5	10	0,55
Q070B□820K□□			82pF		7,0	4,5	10	0,55
Q065B□101K□□			100pF		6,5	4,5	10	0,55
Q065B□221K□□			220pF		6,5	4,5	10	0,55
Q075B□331K□□			330pF		7,5	4,5	10	0,6
Q085B□471K□□			470pF		8,5	4,5	10	0,6
Q085B□561K□□			560pF		8,5	4,5	10	0,6
Q095B□681K□□			680pF		9,5	4,5	10	0,6
Q110B□821K□□			820pF		11,0	4,5	10	0,6
Q115B□102K□□			1000pF		11,5	4,5	10	0,6
Q065E□471K□□		(E) Y5U +22% -56%	470pF		6,5	4,5	10	0,55
Q075E□561K□□			560pF		7,5	4,5	10	0,6
Q075E□681K□□			680pF		7,5	4,5	10	0,6
Q075E□821K□□			820pF		7,5	4,5	10	0,6
Q085E□102K□□			1000pF		8,5	4,5	10	0,65
Q095E□152M□□			1500pF	M. ±20%	9,5	4,5	10	0,65
Q105E□222M□□			2200pF		10,5	4,5	10	0,65
Q115E□332M□□			3300pF		11,5	4,5	10	0,65
Q065F□102M□□		(F) Y5V +22% -82%	1000pF		6,5	4,5	10	0,55
Q075F□152M□□			1500pF		7,5	4,5	10	0,6
Q085F□222M□□			2200pF		8,5	4,5	10	0,6
Q100F□332M□□			3300pF		10,0	4,5	10	0,65
Q115F□472M□□			4700pF		11,5	4,5	10	0,65

piccola dimensione del condensatore di sicurezza di 820K 400VAC Y1 per l'uso generale 0
Specificazione e metodo di prova

OGGETTO

SPECIFICAZIONE

METODO DI PROVA E CIRCOSTANZA

Impiegati di stoccaggio. Gamma

-40℃~+125℃

Funzionamento temporaneo. Gamma

-25℃~+125℃

Aspetto e
Dimensione

L'aspetto ha
nessun profondo difetto.
Le dimensioni saranno all'interno di tolleranza specificata.

L'aspetto è guardato su vista
La dimensione è misurata dal calibro

Segno

Dovrebbe essere discernuto facilmente.

Sia guardato su vista

Capacità

All'interno del specificato di
tolleranza

Impiegati. 20±2℃
Volume 1.0±0.2Vrms
Freq. 1±0.1KHz

Fattore di dissipazione

B, E: 2,5% massimi
F: 3,5% massimi

Lo stesso termine come capacità

Resistenza di isolamento

10,000MΩ
10,000MΩmin

La resistenza di isolamento sarà misurata con 500±50V.DC entro sec 60±5 del carico.

Resistenza dielettrica

Fra
Fili di piombo

Nessun guasto.

Applichi una tensione di 4.0KVAC per 1 min. fra i fili di piombo.
(Tassa/scarico current≤50mA) (Y2: 2.6KVAC)

Corpo
Isolamento

Nessun guasto.

I terminali del condensatore saranno
collegato insieme. Un foglio metallizzato molto attentamente sarà avvolto il corpo del condensatore alla distanza di circa 3 - 4 millimetri da ogni terminale. Una tensione di 4.0KVAC si applica fra i fili di piombo del condensatore ed il foglio metallizzato. (Y2: 2.6KVAC)
(Corrente ≤50mA dispersione/della tassa)

Temperatura
Caratteristica

B: - 10~+10%
E: - 56~+22%
F: - 80~+30%

La capacità sarà misurata ad ogni punto come seguire.
Pretrattamento: Il condensatore sarà immagazzinato a 85±2℃ per 1 ora, quindi ha disposto al termine della stanza per 24±2hours prima delle misure iniziali.

(Punto)	①	②	③	④	⑤
(Temporaneo.)	20±2℃	-25±2℃	20±2℃	85±2℃	20±2℃

piccola dimensione del condensatore di sicurezza di 820K 400VAC Y1 per l'uso generale 1
Processo di produzione

Imballaggio & spedire

1. Spediremo gli oggetti entro 3 giorni lavorativi dopo che il pagamento ha confermato.
2. Possiamo spedire a voi da UPS/DHL/TNT/EMS/FedEx. Contattici prego direttamente ed useremo i vostri modi preferiti. Per i paesi & le regioni dove lo SME non può consegnare, scelga prego altri modi di spedizione.
3. Non siamo responsabili di alcuni incidenti, dei ritardi o di altre edizioni causati dallo spedizioniere.
4. Tutte le tasse d'importazione o spese sono sul conto del compratore
