Dettagli:
|
| parola chiave: | Condensatore ceramico di sicurezza | Materiale: | Ceramico |
|---|---|---|---|
| Caratteristiche: | Standard di sicurezza riconosciuti per le applicazioni AC | Tipo del fornitore: | Produttore originale, ODM |
| Colore: | Blu | Applicazione: | Filtro di potenza / Alimentatore switching |
| Evidenziare: | 103M blu Capacitor,Condensatore 103M |
||

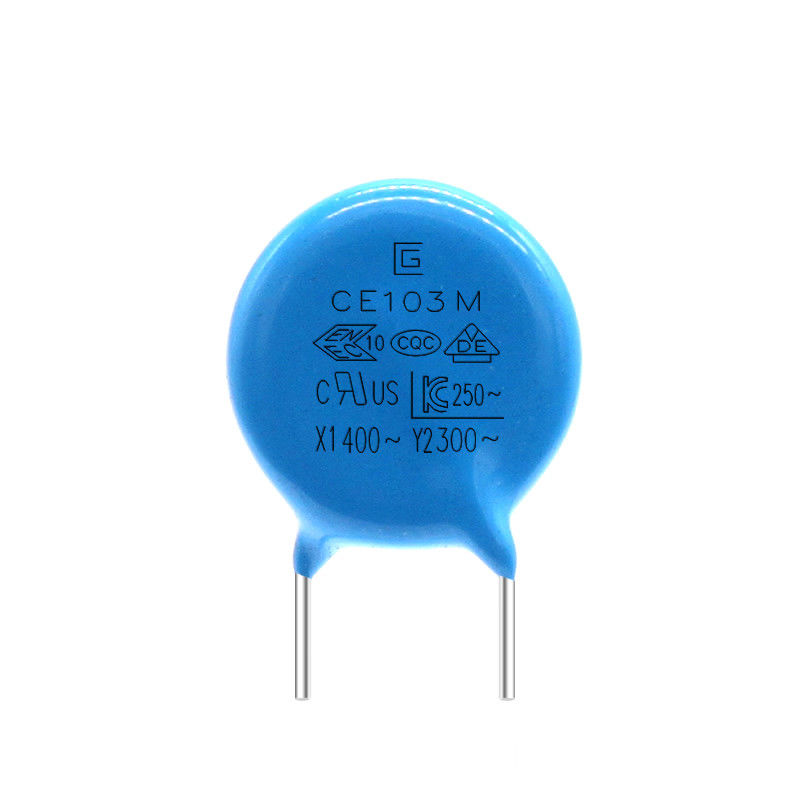

Con poche perdite ricoperto di stabilità del condensatore di sicurezza dell'epossiresina 103M 300VAC Y2 buona
Il dispositivo speciale del condensatore della sicurezza Y2 è la capacità. Tutti i prodotti elettronici sono specificati secondo la capacità, perché inoltre ha bisogno della temperatura come la gente ed è impaurita del calore e del freddo. Deve essere misurata nell'ambito di certe temperatura ed umidità normali. Dalla sua capacità standard, la polvere del condensatore della sicurezza Y2 è ricoperta uniformemente, l'aspetto è liscia e cristallina, piccola e bella.
La differenza fra il condensatore Y1 ed il condensatore Y2
1. Resista alla tensione ed il passo è differente
La tensione nominale del condensatore Y1 è 400VAC e resista alla tensione può raggiungere 4000VAC
La tensione nominale del condensatore Y2 è 300VAC e resista alla tensione può raggiungere 2600VAC
Il passo convenzionale del condensatore Y1 è 10mm
Il passo convenzionale del condensatore Y2 è 7.5mm
2. tipi di isolamenti differenti
Il condensatore Y1 appartiene a doppio isolamento o ad isolamento rinforzato
Il condensatore Y2 appartiene ad isolamento di base o ad isolamento supplementare
Caratteristiche:
Rispetto delle norme di sicurezza dei paesi vari
Struttura compatta
Costo-efficiente
Ricoperto d'epossiresina
Applicazione:
1. È adatto a circuito di soppressione di rumore del circuito di alimentazione di attrezzatura elettronica
2. Può essere utilizzato nell'accoppiamento dell'antenna e nel circuito di esclusione
3. pannello di controllo di vari piccoli elettrodomestici
4. filtro da potere
5. carico di CA ad alta frequenza
6. alimentazione elettrica di commutazione
7. alimentatore elettronico
8. lampadine del LED
| Norma di riferimento di specificazione | IEC 60384-14; En 60384-14; IEC UL60384; K 60384 |
| Monogramma approvato | VDE/ENEC/IEC/UL/CSA/KC/CQC |
| Sottoclasse; Tensione nominale (UR) | X1 / Y1/Y2; 400VAC/300VAC/500VAC |
| Gamma di capacità | 10pF a 10000pF |
| Prova di tensione | 4000VAC per 1min/2000VAC per 1min/1800VAC per 1min |
| Tolleranza di capacità | Y5P±10% (K); Y5U, Y5V±20% (M) ha misurato a 25℃, 1Vrms, 1KHz |
| Fattore di dissipazione (tgδ) | Y5P, Y5U tgδ≤2.5%; Y5V tgδ≤5% misurato a 25℃, 1Vrms, 1KHz |
| Resistenza di isolamento (IR) | IR≥10000MΩ, 1min, 100VDC |
| Temperatura di funzionamento | -40℃ a +85℃; -40℃ a +125℃ |
| Caratteristica di temperatura | Y5P, Y5U, Y5V |
| Epossidico ignifugo | UL94-V0 |
| modello | larghezza | spessore | gioco del piede | cavo | Tensione | capacità | materiale | Tolleranza |
| Y2-103M-Y5V | φ13mm | T3.8mm | F10mm | L3-22mm | 300V [**] C | 10000pF | Y5V | ±20% |
| Y2-472M-Y5V | φ9.5mm | T3.8mm | F7.5mm | L3-22mm | 300V [**] C | 4700pF | Y5V | ±20% |
| Y2-332M-Y5V | φ8.5mm | T3.8mm | F7.5mm | L3-22mm | 300V [**] C | 3300pF | Y5V | ±20% |
| Y2-222M-Y5V | φ7.5mm | T3.8mm | F7.5mm | L3-22mm | 300V [**] C | 2200pF | Y5V | ±20% |
| Y2-152M-Y5V | φ6.5mm | T3.8mm | F7.5mm | L3-22mm | 300V [**] C | 1500pF | Y5V | ±20% |
| Y2-102M-Y5V | φ6.5mm | T3.8mm | F7.5mm | L3-22mm | 300V [**] C | 1000pF | Y5V | ±20% |
| Y2-472M-Y5U | φ13mm | T3.8mm | F10mm | L3-22mm | 300V [**] C | 4700pF | Y5U | ±20% |
| Y2-332M-Y5U | φ11mm | T3.8mm | F10mm | L3-22mm | 300V [**] C | 3300pF | Y5U | ±20% |
| Y2-222M-Y5U | φ8.5mm | T3.8mm | F7.5mm | L3-22mm | 300V [**] C | 2200pF | Y5U | ±20% |
| Y2-152M-Y5U | φ8.5mm | T3.8mm | F7.5mm | L3-22mm | 300V [**] C | 1500pF | Y5U | ±20% |
| Y2-102M-Y5U | φ7.5mm | T3.8mm | F7.5mm | L3-22mm | 300V [**] C | 1000pF | Y5U | ±20% |
| Y2-821K-Y5U | φ7.5mm | T3.8mm | F7.5mm | L3-22mm | 300V [**] C | 820pF | Y5U | ±10% |
| Y2-681K-Y5U | φ6.5mm | T3.8mm | F7.5mm | L3-22mm | 300V [**] C | 680pF | Y5U | ±10% |
| Y2-561K-Y5U | φ6.5mm | T3.8mm | F7.5mm | L3-22mm | 300V [**] C | 560pF | Y5U | ±10% |
| Y2-471K-Y5U | φ6.5mm | T3.8mm | F7.5mm | L3-22mm | 300V [**] C | 470pF | Y5U | ±10% |
| Y2-102K-Y5P | φ10mm | T3.8mm | F7.5mm | L3-22mm | 300V [**] C | 1000pF | Y5P | ±10% |
| Y2-821K-Y5P | φ10mm | T3.8mm | F7.5mm | L3-22mm | 300V [**] C | 820pF | Y5P | ±10% |
| Y2-681K-Y5P | φ8.5mm | T3.8mm | F7.5mm | L3-22mm | 300V [**] C | 680pF | Y5P | ±10% |
| Y2-561K-Y5P | φ8mm | T3.8mm | F7.5mm | L3-22mm | 300V [**] C | 560pF | Y5P | ±10% |
| Y2-471K-Y5P | φ7.5mm | T3.8mm | F7.5mm | L3-22mm | 300V [**] C | 470pF | Y5P | ±10% |
| Y2-331K-Y5P | φ6.5mm | T3.8mm | F7.5mm | L3-22mm | 300V [**] C | 330pF | Y5P | ±10% |
| Y2-221K-Y5P | φ6.5mm | T3.8mm | F7.5mm | L3-22mm | 300V [**] C | 220pF | Y5P | ±10% |
| Y2-151K-Y5P | φ6.5mm | T3.8mm | F7.5mm | L3-22mm | 300V [**] C | 150pF | Y5P | ±10% |
| Y2-101K-Y5P | φ6.5mm | T3.8mm | F7.5mm | L3-22mm | 300V [**] C | 100pF | Y5P | ±10% |
Processo di produzione
Struttura di prodotto
Uso del prodotto
|
Q: Che cosa è il termine d'esecuzione?
|
|
: Onesto, dipende dalla quantità di ordine e dalla stagione che ordinate. Richiede solitamente 10-15 giorni lavorativi nella stagione normale.
|
|
Q: Che cosa è il tempo dei campioni?
|
|
: Citiamo solitamente entro 24 ore dopo che otteniamo l'indagine. Se siete molto urgente ottenere il prezzo, chiamici prego in modo che vi citiamo prima possibile.
|
|
Q: È il servizio dell'OEM disponibile?
|
|
: Sì, possiamo fornire la stampa di marca dei clienti come pure il condensatore design.etc.
|
