Dettagli:
|
| Caratteristiche: | Eccellenti caratteristiche di frequenza e temperatura | Capacità:: | 0,33uf |
|---|---|---|---|
| Tensione nominale:: | 250-310V | Temperatura di funzionamento: | -40℃～+110℃ |
| Applicazione:: | alimentazione, amperometro | Supporti disponibili: | scheda tecnica, foto |
| Evidenziare: | Piccolo condensatore di sicurezza di perdita X2,Condensatore 154K di sicurezza X2,0.33 uf 275v |
||

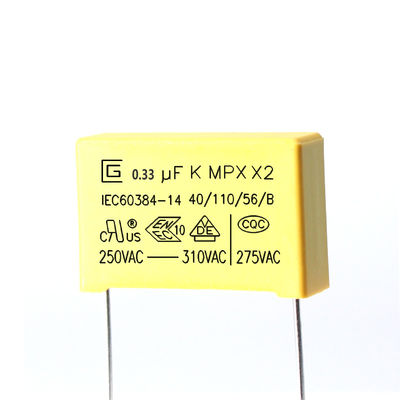

Caratteristiche eccellenti di frequenza e di temperatura del piccolo condensatore di sicurezza di perdita 0.33uf 154K 275VAC X2
Condensatore di sicurezza X2.pdf
I condensatori di sicurezza X2 sono un tipo di condensatori di sicurezza.I condensatori di sicurezza vengono utilizzati in tali occasioni, ovvero, dopo che il condensatore si guasta, non causerà scosse elettriche e non metterà in pericolo la sicurezza personale.
1. La struttura principale del condensatore di sicurezza X2.
È realizzato con un avvolgimento di struttura non induttiva in film di polipropilene metallizzato, utilizzando filo di acciaio rivestito di rame stagnato, guscio di plastica e confezione di resina epossidica ignifuga.
La pellicola di polipropilene viene utilizzata come dielettrico e lo strato metallico di zinco-alluminio sulla superficie viene evaporato sotto vuoto come elettrodo.È prodotto mediante avvolgimento e altri processi.L'esterno è confezionato con guscio in plastica ignifuga (PBT) e incapsulato con resina epossidica.Il design dell'aspetto è compatto e adatto per installazioni occasionali ad alta densità.
Marcatura
1. Marchio CIGU:
2. Capacità: (104 K, 0,1 μF)
3. Tolleranza di capacità: (K) ± 10%
4. Tensione nominale: 250.275.300.305.310 V CA 5. Classe prodotto: X2
6. Tipo di prodotto: MPX
7. Categoria climatica: 40/110/56
8. Classe di infiammabilità passiva: B
9. Marchio di approvazione della Cina: CQC
10. Marchio di approvazione della Germania: VDE
11. Marchio di omologazione ENEC:ENEC
Introduzione ai prodotti
Gli MPX sono avvolti con dielettrico in film di polipropilene metallizzato, costruzione non induttiva, conduttori in filo di rame stagnato e rivestimento in resina epossidica ritardante di fiamma.Presentano ottime caratteristiche di autorigenerazione e buona ignifuga secondo UL 94-V0
Caratteristiche
1 Costruzione senza induzione
2 Elevata resistenza all'umidità
3 Proprietà autoriparante
4 Tipo ignifugo (conformità con UL 94V-0)
5 Perdita molto piccola
Costruzione e materiali principali dei prodotti
Specifiche (IEC 60384-14)
| Articoli di prova | Requisiti di prestazione | Condizioni di prova |
| Capacità | All'interno della tolleranza specificata | 1KHz, 1Vrms max.a 25℃ |
| Fattore di dissipazione | 0,001 (0,1%) max. | 1KHz, 1Vrms max.a 25℃ |
| A prova di tensione | Non ci sarà alcuna anomalia | Tra i terminali 4.3UR (Vdc) Test di 60sec. |
| Tra terminale e contenitore UR×200％+1500Vac, 60sec. | ||
| Resistenza di isolamento | CR ≤ 0,33 μF IR ≥ 15.000 MΩ CR > 0,33 μF IR ≥ 6.000 s | 100±15Vdc, 60sec / 25℃ |
| Robustezza delle terminazioni | Nessuna rottura del filo e nessun danno al condensatore |
Forza tesa della forza di carico terminale: 1,0 kg Tempo di mantenimento: 10 ± 1 sec |
|
Resistenza alla flessione della forza di carico terminale: 0,5 kg Tempo di piegatura : 4 x 90 ﾟ |
||
| Resistenza al calore di saldatura |
(1) Aspetto : Nessun danno visibile (2) △C/C : ≤ ±5% del valore iniziale |
Temperatura di saldatura: 260 ± 5 ℃ Tempo di saldatura: 5 ± 0,5 sec |
| Saldabilità | 95% della stagnatura superficiale |
Temperatura di saldatura: 260 ± 5 ℃ Tempo di saldatura: 2 ± 0,5 sec |
| Rapido cambiamento di temperatura | I condensatori devono essere esaminati visivamente e non devono esserci danni visibili. |
Temperatura di categoria inferiore: -40 ℃ Temperatura di categoria superiore: 110 ℃ Numero di cicli: 5 Durata t1 = 30 min |
| Vibrazione | I condensatori devono essere esaminati visivamente e non devono esserci danni visibili |
Gamma di frequenza: 10~55Hz Percorso: X,Y,Z (asse) 2h / asse (6h in totale) Ampiezza di spostamento: 0,75 mm |
| Articoli di prova | Requisiti di prestazione | Condizioni di prova |
| Sequenza climatica |
(1) Aspetto : Nessun danno visibile (2) △C/C : ≤ ±5% del valore iniziale (3) DF (tanδ) : ≤ 0,008 di valore maggiorato (4) IR : ≥ 50% dei limiti applicabili (5) A prova di tensione: Normale |
Calore secco Temperatura superiore: 110 ℃ Durata inferiore: 16 ore |
|
Freddo Temperatura: -40℃ Durata: 2 ore |
||
| Calore umido Stato stazionario |
(1) Aspetto : Nessun danno visibile (2) △C/C : ≤ ±5% del valore iniziale (3) DF (tanδ) : ≤ 0,008 di valore maggiorato (4) IR : ≥ 50% dei limiti applicabili (5) A prova di tensione: Normale |
+40°C e 93% UR, 56 giorni |
| Carica e scarica |
(1) Aspetto : Nessun danno visibile (2) △C/C : ≤ ±10% del valore iniziale (3) DF (tanδ) : ≤ 0,008 di valore maggiorato (4) IR : ≥ 50% dei limiti applicabili |
Tensione di prova: √2 x URVAC 50 Hz Carica e scarica: 0,5 sec/ora Ripetuto per 10000 cicli |
| Resistenza |
(1) Aspetto: nessun danno visibile (2) △C/C : ≤ ±10% del valore iniziale (3) DF (tanδ) : ≤ 0,008 di valore maggiorato (4) IR : ≥ 50% dei limiti applicabili |
1,25 x UR VAC 50 Hz, una volta ogni ora aumentare a 1.000 V CA per 0,1 secondi, 1.000 ore alla temperatura nominale superiore |
Condizioni di archiviazione
1 Si noti che la saldabilità dei terminali può essere deteriorata se conservati a malapena in atmosfera per lunghi periodi
2 Non dovrebbe trovarsi a temperature particolarmente elevate e ad alta umidità, deve essere sottoposto alle seguenti condizioni (conservazione nella confezione originale)
Temperatura: 35 MAX Umidità relativa: 60% MAX
3 Periodo di conservazione:Perdita:12 mesi max (dalla data di produzione indicata sull'etichetta nel sacchetto della confezione)
Requisito ambientale
1 Conformità ai requisiti RoHS.
2 Conformità al requisito del REACH.
3 senza alogeni (come richiesto).
4 Si prega di consultare l'allegato 2 per i resoconti dei test di Rohs and Reach da parte di terzi
Controllo di qualità
Struttura del prodotto
Imballaggio
Il sacchetto di plastica è l'imballaggio minimo. La quantità è di 100.200.300, 500.1000 pezzi.
L'etichetta della RoHS include il nome del prodotto, le specifiche, la quantità, il numero di lotto, la data di produzione ecc.
Una scatola interna ha sacchetti N PCS
Dimensioni scatola interna (L×W×H)=23×30×30cm Marcatura per RoHS E SVHC
Una scatola esterna ha due scatole interne
Dimensioni scatola esterna (L×P×A)=48×32,2×33 cm Marcatura per RoHS E SVHC
