Dettagli:
|
| Caratteristiche: | Perdite molto basse ad alta frequenza, adatte per correnti elevate | Capacità:: | 0,33uf |
|---|---|---|---|
| Tensione nominale:: | 250-310V | Temperatura di funzionamento: | -40℃～+110℃ |
| QUALITÀ: | 100% nuovo e originale | Tipo del pacchetto: | Attraverso il foro |
| Evidenziare: | Condensatore di sicurezza di 0,47 uF X2,Condensatore di sicurezza dell'alimentazione elettrica X2 |
||

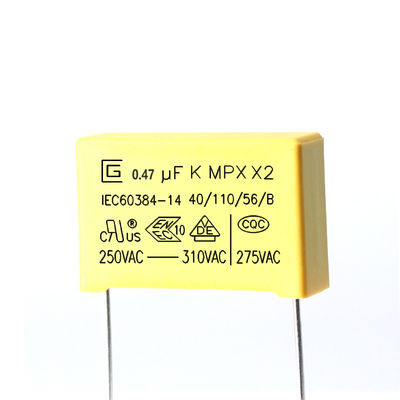

Alto condensatore di sicurezza di resistenza 0.47uf 474K 275VAC X2 di isolamento per l'interferenza antielettromagnetica dell'alimentazione elettrica
Condensatore di sicurezza X2.pdf
Funzione del condensatore X2
1. Sopprimere l'interferenza elettromagnetica dell'alimentazione.
La funzione più comune del condensatore di sicurezza X2 è sopprimere l'interferenza elettromagnetica dell'alimentatore.Generalmente è posto all'ingresso del filo neutro e della tensione dell'alimentatore.Nell'alimentazione, viene solitamente utilizzato insieme al condensatore Y di sicurezza.Il condensatore x è un condensatore collegato attraverso i due fili (LN) della linea elettrica per sopprimere l'interferenza di modo comune.I condensatori Y sono condensatori collegati tra le due linee della linea elettrica e la terra (LE, NE) e generalmente appaiono in coppia per sopprimere l'interferenza del film differenziale.Se i condensatori di sicurezza non vengono utilizzati nell'alimentatore, si verificheranno problemi EMC quando l'alimentatore è certificato, quindi i condensatori di sicurezza sono indispensabili.
2. Effetto step-down resistenza-capacità.
Oltre a sopprimere l'interferenza elettromagnetica dell'alimentazione, X2 può anche essere collegato in serie nel circuito con un'alimentazione da 100~250 V CA e utilizzato come condensatore step-down RC.Il circuito step-down resistenza-capacità è relativamente semplice ed economico e viene spesso utilizzato in alcuni circuiti a bassa potenza, come i moduli LED e il controllo di piccoli elettrodomestici.
Marcatura
1. Marchio CIGU:
2. Capacità: (104 K, 0,1 μF)
3. Tolleranza di capacità: (K) ± 10%
4. Tensione nominale: 250.275.300.305.310 V CA 5. Classe prodotto: X2
6. Tipo di prodotto: MPX
7. Categoria climatica: 40/110/56
8. Classe di infiammabilità passiva: B
9. Marchio di approvazione della Cina: CQC
10. Marchio di approvazione della Germania: VDE
11. Marchio di omologazione ENEC:ENEC
Introduzione ai prodotti
Gli MPX sono avvolti con dielettrico in film di polipropilene metallizzato, costruzione non induttiva, conduttori in filo di rame stagnato e rivestimento in resina epossidica ritardante di fiamma.Presentano ottime caratteristiche di autorigenerazione e buona ignifuga secondo UL 94-V0
Caratteristiche
1 Costruzione senza induzione
2 Elevata resistenza all'umidità
3 Proprietà autoriparante
4 Tipo ignifugo (conformità con UL 94V-0)
5 Perdita molto piccola
Costruzione e materiali principali dei prodotti
Specifiche (IEC 60384-14)
| Articoli di prova | Requisiti di prestazione | Condizioni di prova |
| Capacità | All'interno della tolleranza specificata | 1KHz, 1Vrms max.a 25℃ |
| Fattore di dissipazione | 0,001 (0,1%) max. | 1KHz, 1Vrms max.a 25℃ |
| A prova di tensione | Non ci sarà alcuna anomalia | Tra i terminali 4.3UR (Vdc) Test di 60sec. |
| Tra terminale e contenitore UR×200％+1500Vac, 60sec. | ||
| Resistenza di isolamento | CR ≤ 0,33 μF IR ≥ 15.000 MΩ CR > 0,33 μF IR ≥ 6.000 s | 100±15Vdc, 60sec / 25℃ |
| Robustezza delle terminazioni | Nessuna rottura del filo e nessun danno al condensatore |
Forza tesa della forza di carico terminale: 1,0 kg Tempo di mantenimento: 10 ± 1 sec |
|
Resistenza alla flessione della forza di carico terminale: 0,5 kg Tempo di piegatura : 4 x 90 ﾟ |
||
| Resistenza al calore di saldatura |
(1) Aspetto : Nessun danno visibile (2) △C/C : ≤ ±5% del valore iniziale |
Temperatura di saldatura: 260 ± 5 ℃ Tempo di saldatura: 5 ± 0,5 sec |
| Saldabilità | 95% della stagnatura superficiale |
Temperatura di saldatura: 260 ± 5 ℃ Tempo di saldatura: 2 ± 0,5 sec |
| Rapido cambiamento di temperatura | I condensatori devono essere esaminati visivamente e non devono esserci danni visibili. |
Temperatura di categoria inferiore: -40 ℃ Temperatura di categoria superiore: 110 ℃ Numero di cicli: 5 Durata t1 = 30 min |
| Vibrazione | I condensatori devono essere esaminati visivamente e non devono esserci danni visibili |
Gamma di frequenza: 10~55Hz Percorso: X,Y,Z (asse) 2h / asse (6h in totale) Ampiezza di spostamento: 0,75 mm |
| Articoli di prova | Requisiti di prestazione | Condizioni di prova |
| Sequenza climatica |
(1) Aspetto : Nessun danno visibile (2) △C/C : ≤ ±5% del valore iniziale (3) DF (tanδ) : ≤ 0,008 di valore maggiorato (4) IR : ≥ 50% dei limiti applicabili (5) A prova di tensione: Normale |
Calore secco Temperatura superiore: 110 ℃ Durata inferiore: 16 ore |
|
Freddo Temperatura: -40℃ Durata: 2 ore |
||
| Calore umido Stato stazionario |
(1) Aspetto : Nessun danno visibile (2) △C/C : ≤ ±5% del valore iniziale (3) DF (tanδ) : ≤ 0,008 di valore maggiorato (4) IR : ≥ 50% dei limiti applicabili (5) A prova di tensione: Normale |
+40°C e 93% UR, 56 giorni |
| Carica e scarica |
(1) Aspetto : Nessun danno visibile (2) △C/C : ≤ ±10% del valore iniziale (3) DF (tanδ) : ≤ 0,008 di valore maggiorato (4) IR : ≥ 50% dei limiti applicabili |
Tensione di prova: √2 x URVAC 50 Hz Carica e scarica: 0,5 sec/ora Ripetuto per 10000 cicli |
| Resistenza |
(1) Aspetto: nessun danno visibile (2) △C/C : ≤ ±10% del valore iniziale (3) DF (tanδ) : ≤ 0,008 di valore maggiorato (4) IR : ≥ 50% dei limiti applicabili |
1,25 x UR VAC 50 Hz, una volta ogni ora aumentare a 1.000 V CA per 0,1 secondi, 1.000 ore alla temperatura nominale superiore |
Condizioni di archiviazione
1 Si noti che la saldabilità dei terminali può essere deteriorata se conservati a malapena in atmosfera per lunghi periodi
2 Non dovrebbe trovarsi a temperature particolarmente elevate e ad alta umidità, deve essere sottoposto alle seguenti condizioni (conservazione nella confezione originale)
Temperatura: 35 MAX Umidità relativa: 60% MAX
3 Periodo di conservazione:Perdita:12 mesi max (dalla data di produzione indicata sull'etichetta nel sacchetto della confezione)
Requisito ambientale
1 Conformità ai requisiti RoHS.
2 Conformità al requisito del REACH.
3 senza alogeni (come richiesto).
4 Si prega di consultare l'allegato 2 per i resoconti dei test di Rohs and Reach da parte di terzi
Controllo di qualità
Struttura del prodotto
Imballaggio
Il sacchetto di plastica è l'imballaggio minimo. La quantità è di 100.200.300, 500.1000 pezzi.
L'etichetta della RoHS include il nome del prodotto, le specifiche, la quantità, il numero di lotto, la data di produzione ecc.
Una scatola interna ha sacchetti N PCS
Dimensioni scatola interna (L×W×H)=23×30×30cm Marcatura per RoHS E SVHC
Una scatola esterna ha due scatole interne
Dimensioni scatola esterna (L×P×A)=48×32,2×33 cm Marcatura per RoHS E SVHC
