Dettagli:
|
| Applicazione: | Compensazione in temperatura di vari circuiti | OEM DEL ODM: | Sì |
|---|---|---|---|
| Temperatura di funzionamento: | -40℃~200℃ | Personalizzi: | fornisca i servizi del campione |
| Campione: | Disponibile | Tecnologia: | Composizione ceramica |
| Tipo del pacchetto: | Attraverso il foro | parola chiave: | Resistenza termica NTC |
| Evidenziare: | resistenza termica di 5D15 NTC,Resistenza termica rapida di risposta NTC,termistore 5D15 |
||

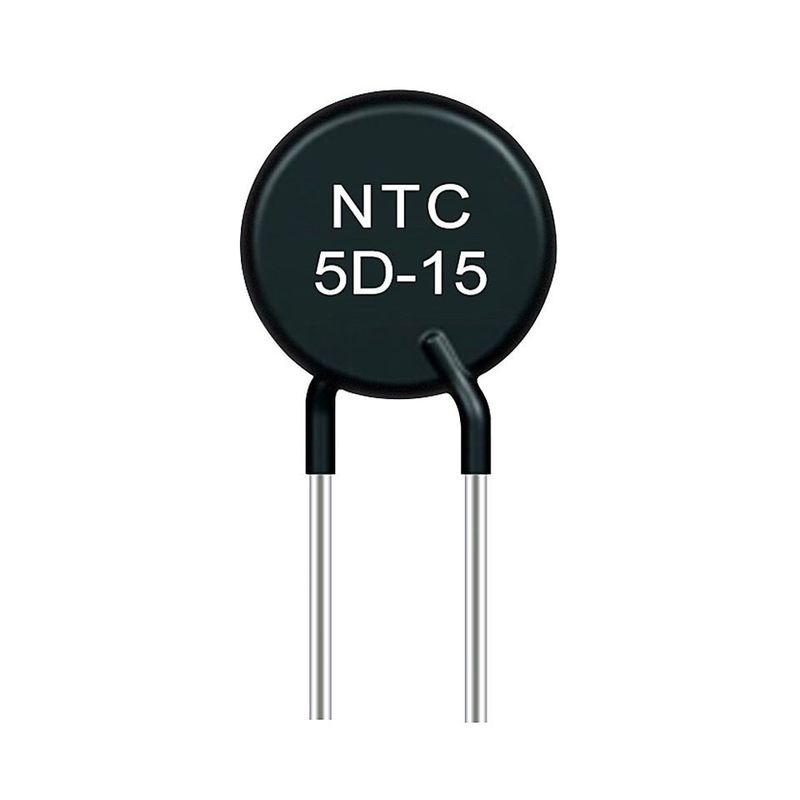

Gamma di temperatura di funzionamento rapida della resistenza termica di risposta 5D15 NTC ampia
Semplicemente parlando, il termistore di NTC si riferisce al termistore negativo di coefficiente di temperatura, che è un genere di resistenza del sensore di cui diminuzioni di valore di resistenza con l'aumento della temperatura. È fatto degli ossidi metallici quali manganese, cobalto, nichel e rame come i materiali principali ed è fabbricato dalla tecnologia ceramica. Questi materiali tutti dell'ossido di metallo hanno proprietà a semiconduttore, perché sono completamente simili ai materiali a semiconduttore quali germanio e silicio in termini di conducibilità. Seguire pricipalmente introduce il metodo di uso e l'utilizzazione di termistore del ntc nel circuito.
Applicazione raccomandata
Tutti i tipi di alimentazione elettrica, alimentazione elettrica di UPS, alimentazione elettrica di commutazione
Caricatore di EV, mucchio di carico
Vada in automobile il dirver, il driver del motore del server della superpotenza, regolatore di logica
Saldatore elettrico del plasma di alto potere, tagliatrice, lampada di illuminazione di superpotenza
Attrezzatura a risonanza magnetica nucleare, audio amplificatore di potenza di superpotenza, trasformatore del cerchio di alto potere
Il pannello solare allinea con l'invertitore di potere di capacità elevata
Poi robot industriale drived tramite l'alimentazione elettrica ad alta tensione, gabinetto elettrico intelligente con a voltaggio inferiore
| modello |
Potere zero stimato |
Max.steady Corrente dello stato (A) |
Residuo Resistenza (Ω) |
B25/85 (k) |
Tempo di Themal Costanti |
Dissipazione |
| 1.3D-13 | 1,3 | 7 | 0,089 | 2700 | ≤70 | ≥13 |
| 1.5D-13 | 1,5 | 7 | 0,089 | 2700 | ||
| 2.5D-13 | 2,5 | 6 | 0,108 | 2700 | ||
| 3D-13 | 3 | 6 | 0,145 | 2700 | ||
| 4D-13 | 4 | 5 | 0,146 | 2700 | ||
| 4.7D-13 | 4,7 | 5 | 0,147 | 2800 | ||
| 5D-13 | 5 | 5 | 0,15 | 2800 | ||
| 6D-13 | 6 | 4 | 0,211 | 2800 | ||
| 6.8D-13 | 6,8 | 4 | 0,228 | 3000 | ||
| 7D-13 | 7 | 4 | 0,232 | 3000 | ||
| 8D-13 | 8 | 4 | 0,275 | 3000 | ||
| 10D-13 | 10 | 4 | 0,272 | 3000 | ||
| 12D-13 | 12 | 3 | 0,483 | 3000 | ||
| 15D-13 | 15 | 3 | 0,488 | 3100 | ||
| 16D-13 | 16 | 3 | 0,454 | 3100 | ||
| 18D-13 | 18 | 3 | 0,511 | 3200 | ||
| 20D-13 | 20 | 3 | 0,568 | 3200 | ||
| 22D-13 | 22 | 3 | 0,581 | 3200 | ||
| 25D-13 | 25 | 2 | 0,625 | 3200 | ||
| 30D-13 | 30 | 2 | 0,696 | 3200 | ||
| 33D-13 | 33 | 2 | 0,765 | 3200 | ||
| 47D-13 | 47 | 2 | 1,091 | 3200 | ||
| 50D-13 | 50 | 2 | 1,161 | 3200 |
Caratteristica tecnica
Diametro Φ40mm del corpo
| P/N | R25±20% (Ω) | Indice sensibile termico B±10% (K) | Stato di stabilità massimo Imax corrente (A) | R approssimativa di Rmax corrente massimo (Ω) | Dissipazione di potere massima Pmax (W) | Costante di tempo termica (mW/C) | Costante di tempo termica (s) | Capacità massima di impulso (uF) 240VAC |
| MF73-0.2/50 | 0,2 | 2600 | 50 | 0,007 | 25 | ≥55 | ≤350 | 8000 |
| MF73-0.5/40 | 0,5 | 2600 | 40 | 0,008 | 6800 | |||
| MF73-3/28 | 3 | 2800 | 28 | 0,02 | 6800 | |||
| MF73-5/25 | 5 | 3000 | 25 | 0,028 | 4700 | |||
| MF73-8/20 | 8 | 3200 | 20 | 0,034 | 3300 | |||
| MF73-10/19 | 10 | 3200 | 19 | 0,038 | 3300 |
Diametro Φ45mm del corpo
| P/N | R25±20% (Ω) | Indice sensibile termico B±10% (K) | Stato di stabilità massimo Imax corrente (A) | R approssimativa di Rmax corrente massimo (Ω) | Dissipazione di potere massima Pmax (W) | Costante di tempo termica (mW/C) | Costante di tempo termica (s) | Capacità massima di impulso (uF) 240VAC |
| MF73-0.2/65 | 0,2 | 2600 | 65 | 0,006 | 30 | ≥70 | ≤480 | 11500 |
| MF73-0.5/50 | 0,5 | 2600 | 50 | 0,007 | 8000 | |||
| MF73-2/40 | 2 | 2600 | 40 | 0,012 | 8000 | |||
| MF73-5/30 | 5 | 3000 | 30 | 0,025 | 6800 | |||
| MF73-10/24 | 10 | 3200 | 24 | 0,032 | 4700 |
Diametro Φ50mm del corpo
| P/N | R25±20% (Ω) | Indice sensibile termico B±10% (K) | Stato di stabilità massimo Imax corrente (A) | R approssimativa di Rmax corrente massimo (Ω) | Dissipazione di potere massima Pmax (W) | Costante di tempo termica (mW/C) | Costante di tempo termica (s) | Capacità massima di impulso (uF) 240VAC |
| MF73-0.2/80 | 0,2 | 2600 | 80 | 0,004 | 36 | ≥90 | ≤650 | 15000 |
| MF73-0.5/60 | 0,5 | 2600 | 60 | 0,006 | 11500 | |||
| MF73-1/56 | 1 | 2600 | 56 | 0,008 | 11500 | |||
| MF73-3/40 | 3 | 2800 | 40 | 0,015 | 11500 | |||
| MF73-5/35 | 5 | 3000 | 35 | 0,022 | 8000 | |||
| MF73-6.8/32 | 6,8 | 3000 | 32 | 0,025 | 8000 | |||
| MF73-10/27 | 10 | 3200 | 27 | 0,03 | 6800 |
Processo del prodotto
