Dettagli:
|
| Applicazione: | Sopprimere i picchi di corrente nell'alimentatore a commutazione e nel circuito di alimentazione | OEM DEL ODM: | Sì |
|---|---|---|---|
| Temperatura di funzionamento: | -40℃~200℃ | Personalizzi: | fornisca i servizi del campione |
| Campione: | Disponibile | Tecnologia: | Composizione del carbonio |
| Tipo del pacchetto: | Attraverso il foro | Supporti disponibili: | scheda tecnica, foto |
| Evidenziare: | Resistenza termica del ODM NTC,resistenza termica di 10D15 NTC,NTC 10D15 |
||

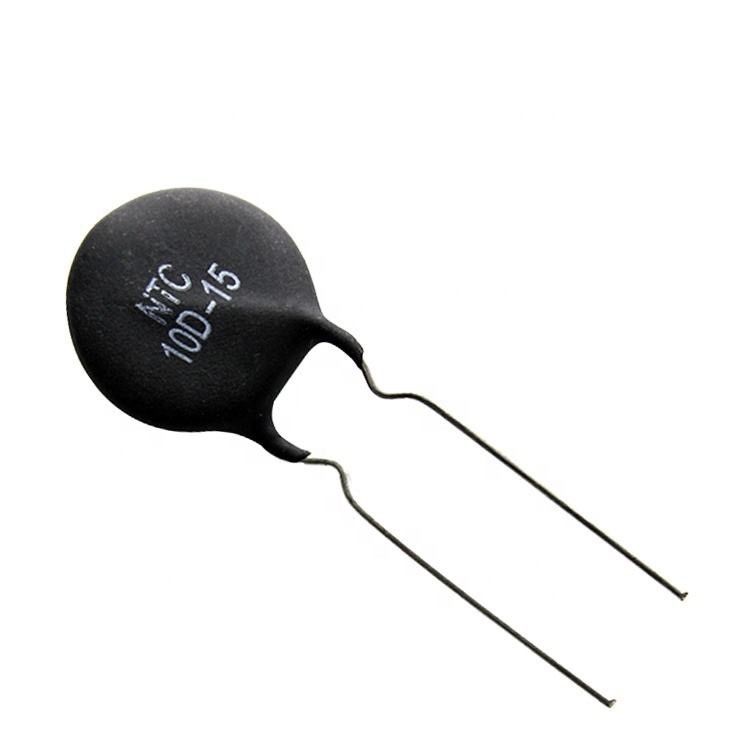

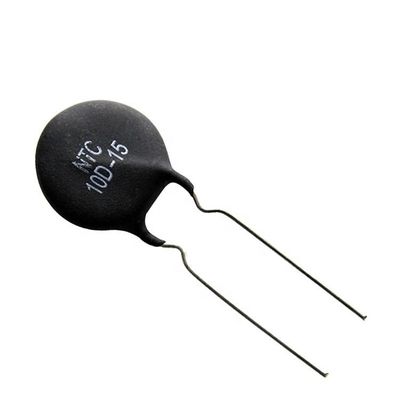

Capacità rapida della resistenza termica di risposta 10D15 NTC forte di sopprimere la punta di corrente
Il vantaggio principale
La caratteristica principale di un termistore è la sua alta sensibilità. Il suo coefficiente di temperatura della resistenza è 10-100 volte che di metallo. Può individuare i mutamenti di temperatura di 10-6°C; la gamma di temperature di lavoro è ampia, il dispositivo normale della temperatura è adatto a -55°C ~ 315°C, il dispositivo ad alta temperatura è adatto a temperature sopra 315°C (prima del 2000 il °C) ed il dispositivo di bassa temperatura è adatto per 273°C ~ 55°C; la piccola dimensione, può misurare la temperatura dei vuoti, delle cavità e dei vasi sanguigni nel corpo umano, che non può essere misurato da altri termometri; di facile impiego, il valore della resistenza è nell'ordine di 0,1 ~ 100kΩ; qualsiasi scelta fra loro; facile elaborare in forma complessa, fabbricazione in serie; buona stabilità, forte capacità di sovraccarico.
Applicazioni:
Può essere installato nei circuiti principali di:
• Alimentazioni elettriche ed invertitori
• Gruppi di continuità
• Lampade economizzarici d'energia
• Alimentatori elettronici
• Protezione del filamento di vari tipi di lampade
• Alcuni tipi di radiatori
• Per gli più alti circuiti principali chiedere notizie sul MF73
e limitatori di sovracorrente di serie MF74.
| modello | Potere zero stimato | Max.steady Corrente dello stato (A) | Residuo Resistenza (Ω) | B25/85 (k) | Tempo di Themal Costanti | Dissipazione |
| 1.3D-13 | 1,3 | 7 | 0,089 | 2700 | ≤70 | ≥13 |
| 1.5D-13 | 1,5 | 7 | 0,089 | 2700 | ||
| 2.5D-13 | 2,5 | 6 | 0,108 | 2700 | ||
| 3D-13 | 3 | 6 | 0,145 | 2700 | ||
| 4D-13 | 4 | 5 | 0,146 | 2700 | ||
| 4.7D-13 | 4,7 | 5 | 0,147 | 2800 | ||
| 5D-13 | 5 | 5 | 0,15 | 2800 | ||
| 6D-13 | 6 | 4 | 0,211 | 2800 | ||
| 6.8D-13 | 6,8 | 4 | 0,228 | 3000 | ||
| 7D-13 | 7 | 4 | 0,232 | 3000 | ||
| 8D-13 | 8 | 4 | 0,275 | 3000 | ||
| 10D-13 | 10 | 4 | 0,272 | 3000 | ||
| 12D-13 | 12 | 3 | 0,483 | 3000 | ||
| 15D-13 | 15 | 3 | 0,488 | 3100 | ||
| 16D-13 | 16 | 3 | 0,454 | 3100 | ||
| 18D-13 | 18 | 3 | 0,511 | 3200 | ||
| 20D-13 | 20 | 3 | 0,568 | 3200 | ||
| 22D-13 | 22 | 3 | 0,581 | 3200 | ||
| 25D-13 | 25 | 2 | 0,625 | 3200 | ||
| 30D-13 | 30 | 2 | 0,696 | 3200 | ||
| 33D-13 | 33 | 2 | 0,765 | 3200 | ||
| 47D-13 | 47 | 2 | 1,091 | 3200 | ||
| 50D-13 | 50 | 2 | 1,161 | 3200 |
Caratteristica tecnica
Diametro Φ40mm del corpo
| P/N | R25±20% (Ω) | Indice sensibile termico B±10% (K) | Stato di stabilità massimo Imax corrente (A) | R approssimativa di Rmax corrente massimo (Ω) | Dissipazione di potere massima Pmax (W) | Costante di tempo termica (mW/C) | Costante di tempo termica (s) | Capacità massima di impulso (uF) 240VAC |
| MF73-0.2/50 | 0,2 | 2600 | 50 | 0,007 | 25 | ≥55 | ≤350 | 8000 |
| MF73-0.5/40 | 0,5 | 2600 | 40 | 0,008 | 6800 | |||
| MF73-3/28 | 3 | 2800 | 28 | 0,02 | 6800 | |||
| MF73-5/25 | 5 | 3000 | 25 | 0,028 | 4700 | |||
| MF73-8/20 | 8 | 3200 | 20 | 0,034 | 3300 | |||
| MF73-10/19 | 10 | 3200 | 19 | 0,038 | 3300 |
Diametro Φ45mm del corpo
| P/N | R25±20% (Ω) | Indice sensibile termico B±10% (K) | Stato di stabilità massimo Imax corrente (A) | R approssimativa di Rmax corrente massimo (Ω) | Dissipazione di potere massima Pmax (W) | Costante di tempo termica (mW/C) | Costante di tempo termica (s) | Capacità massima di impulso (uF) 240VAC |
| MF73-0.2/65 | 0,2 | 2600 | 65 | 0,006 | 30 | ≥70 | ≤480 | 11500 |
| MF73-0.5/50 | 0,5 | 2600 | 50 | 0,007 | 8000 | |||
| MF73-2/40 | 2 | 2600 | 40 | 0,012 | 8000 | |||
| MF73-5/30 | 5 | 3000 | 30 | 0,025 | 6800 | |||
| MF73-10/24 | 10 | 3200 | 24 | 0,032 | 4700 |
Diametro Φ50mm del corpo
| P/N | R25±20% (Ω) | Indice sensibile termico B±10% (K) | Stato di stabilità massimo Imax corrente (A) | R approssimativa di Rmax corrente massimo (Ω) | Dissipazione di potere massima Pmax (W) | Costante di tempo termica (mW/C) | Costante di tempo termica (s) | Capacità massima di impulso (uF) 240VAC |
| MF73-0.2/80 | 0,2 | 2600 | 80 | 0,004 | 36 | ≥90 | ≤650 | 15000 |
| MF73-0.5/60 | 0,5 | 2600 | 60 | 0,006 | 11500 | |||
| MF73-1/56 | 1 | 2600 | 56 | 0,008 | 11500 | |||
| MF73-3/40 | 3 | 2800 | 40 | 0,015 | 11500 | |||
| MF73-5/35 | 5 | 3000 | 35 | 0,022 | 8000 | |||
| MF73-6.8/32 | 6,8 | 3000 | 32 | 0,025 | 8000 | |||
| MF73-10/27 | 10 | 3200 | 27 | 0,03 | 6800 |
Processo del prodotto
Precauzioni per uso del termistore di NTC
1. Attenzione di paga alla temperatura di lavoro del termistore di NTC.
Non utilizzi i termistori di NTC fuori della gamma di temperatura di funzionamento. La temperatura di funzionamento di φ5, φ7, φ9, la serie φ11 è -40~+150°C; la temperatura di funzionamento di φ13, φ15, la serie φ20 è -40~+200°C.
2. Presti prego attenzione per utilizzare il termistore di NTC nello stato di potere stimato.
Il potere stimato massimo di ogni specificazione è: φ5-0.7W, φ7-1.2W, φ9-1.9W, φ11-2.3W, φ13-3W, φ15-3.5W, φ20-4W.
3. Precauzioni per uso nell'ambiente umidità di alta e di temperatura elevata.
Se il termistore deve essere utilizzato in una temperatura elevata, ambiente di alto-umidità, utilizzare un termistore guaina tipo ed usa una guaina protettiva per esporre la parte chiusa all'ambiente (acqua, umidità) e la parte d'apertura della guaina direttamente non contatterà l'acqua ed il vapore.
4. Non può essere utilizzato nel gas nocivo e nell'ambiente liquido.
Nonlo utilizzi in un ambiente corrosivo del gas o in un ambiente in cui sarà esposto agli elettroliti, all'acqua salata, agli acidi, agli alcali, o ai solventi organici.
