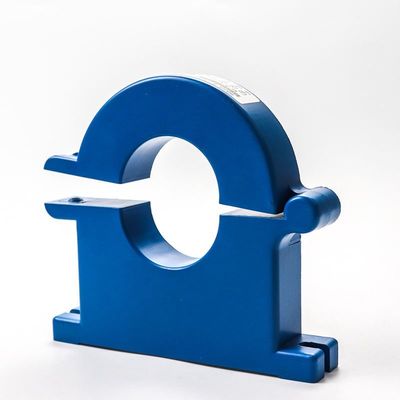

Installazione facile leggera di piccola dimensione veloce di Hall Effect Current Sensor 4KV di risposta

Installazione facile leggera di piccola dimensione del sensore corrente ad effetto Hall di risposta veloce

Il sensore Hall è un sensore di campo magnetico realizzato secondo l'effetto Hall.L'effetto Hall è una sorta di effetto magnetoelettrico.Questo fenomeno fu scoperto da Hall (AHHall, 1855-1938) nel 1879 mentre studiava il meccanismo conduttivo dei metalli.Successivamente, si è scoperto che anche i semiconduttori e i fluidi conduttivi hanno questo effetto e l'effetto Hall dei semiconduttori è molto più forte di quello dei metalli.Vari elementi Hall realizzati con questo fenomeno sono ampiamente utilizzati nella tecnologia di automazione industriale, nella tecnologia di rilevamento e nell'elaborazione delle informazioni, ecc.L'effetto Hall è un metodo di base per studiare le proprietà dei materiali semiconduttori.Il coefficiente Hall misurato dall'esperimento dell'effetto Hall può determinare parametri importanti come il tipo di conduttività, la concentrazione del vettore e la mobilità del vettore dei materiali semiconduttori.


Parametri elettrici



Parametro	Simbolo	Unità	Specifica			Condizioni
			min	Tipo	Massimo
Intervallo di misurazione nominale	IPN	UN	-500		500
Tensione di alimentazione	UC	v	7.2	12	18	Precisione completa
Consumo di corrente @IP=0A	CIRCUITO INTEGRATO	mA		26		UC=12V, T=25°C
Consumo di corrente @IP=500A	CIRCUITO INTEGRATO	mA		250		UC=12V, T=25°C
Errore di sensibilità Precisione	XG	%	-0,5		0,5	=-40 a 85°C; ±3 sigma(>±30A)
Scostamento=0A	iOS	UN		±0,2		=-40 a 85°C;± 3 sigma
Errore di linearità con IPN	εL	%		0.1		@temperatura ambiente
Coefficiente di temperatura di G	TCG	ppm/ °C



Specifiche dell'uscita CAN CAB-500


La velocità CANBUS si riferisce alla tabella delle versioni del prodotto, protocollo CANBUS: versione 2.0A/B
Tolleranza dell'oscillatore CAN: 0,3125%
Ordine dei byte: big endian (Motorola)

Resistenza di terminazione da 120 ohm da aggiungere esternamente, impedenza CAN interna = 2.4Kohm


Descrizione del messaggio	CAN ID	nome	Lunghezza dati (byte)	Tipo di telaio	Tipo di lancio del messaggio	Descrizione del segnale	Nome segnale	Inizia un po'	Pezzo finale
Ip corrente (mA)	0x3C2	CAB500	8	standard	Messaggio ciclico ogni 10 ms	Valore IP: 80000000H= 0mA, 7FFFFFFFH= - 1mA, 80000001H= 1mA	IP_VALUE	0	31
						b0: informazioni sull'errore (0=normale, 1=guasto)	INDICAZIONE_ERRORE	32	32
						b7-b1:RxQualità (0-100%)	ERRORE_INFORMAZIONE	33	39
						Bit liberi (fisso a 0)	INDEFINITO	40	47
							PCBA Ver	48	55
							FIRMWARE ver	56	63
