| Caratteristica: | Larghezza di banda, risposta veloce | Tensione della scarica elettrostatica: | 4KV |
|---|---|---|---|
| Tensione di Rms per la prova di isolamento di CA: | 50Hz 1min 2.5KV | Resistenza di isolamento: | >= 500 MΩ; |
| Tipo di fusibile: | Tipi di portafusibili | parola chiave: | sensore di corrente |
| Applicazione: | Rilevamento corrente | alimentazione elettrica:: | DC24V, DC12V, AC220V |
| Evidenziare: | Buone linearità Hall Effect Current Sensor,Hall Effect Current Sensor Bandwidth,Hall Effect Linear Current Sensor |
||

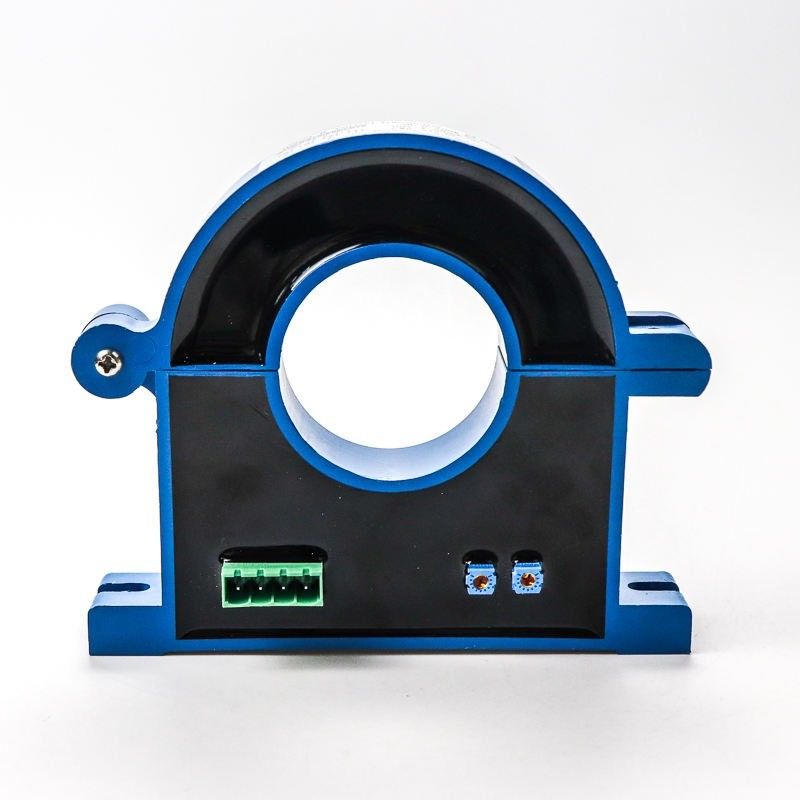

Buona larghezza di banda del sensore di corrente ad effetto Hall di linearità e risposta rapida
Il sensore di corrente Hall è un sensore di campo magnetico realizzato secondo l'effetto Hall.Ha due modalità di lavoro, anello aperto (diretto) e anello chiuso (bilanciamento magnetico).Il vantaggio del sensore Hall ad amplificazione diretta è che la forma del circuito è semplice e il costo è relativamente basso;lo svantaggio è che la precisione e la linearità sono scarse, il tempo di risposta è lento e la deriva della temperatura è elevata.Per superare i suoi difetti, è apparso un sensore di corrente Hall a circuito chiuso (bilanciamento magnetico).Il sensore di corrente Hall a circuito chiuso è anche noto come sensore di corrente Hall a flusso zero.È composto da un circuito primario, un anello magnetico e un elemento Hall.Composto da bobine secondarie, amplificatori, ecc. Quando il flusso magnetico generato dalla corrente primaria IP è concentrato nel circuito magnetico attraverso il nucleo magnetico di alta qualità, l'elemento Hall viene fissato nel traferro per rilevare il flusso magnetico e il la corrente di compensazione inversa viene emessa attraverso la bobina multigiro avvolta sul nucleo magnetico.Viene utilizzato per compensare il flusso magnetico generato dal lato primario IP, in modo che il flusso magnetico nel circuito magnetico sia sempre mantenuto a zero.Dopo l'elaborazione da parte di un circuito speciale, il terminale di uscita del sensore può emettere la variazione di corrente che riflette accuratamente la corrente del lato primario.Il sensore di corrente Hall a circuito chiuso presenta molti vantaggi come tempi di risposta brevi, frequenza operativa elevata, forte capacità di sovraccarico ed elevato isolamento.
Grazie ai suoi numerosi vantaggi, il sensore di corrente Hall garantisce il funzionamento sicuro e affidabile del prodotto inverter attraverso il rilevamento e il controllo precisi di grandi correnti, in modo che l'inverter possa gestire condizioni anomale nel tempo mentre emette normalmente.L'affidabilità del convertitore di frequenza è migliorata e la qualità della sicurezza del convertitore di frequenza è migliorata.Pertanto, i vantaggi del sensore di corrente Hall nell'inverter stanno diventando sempre più evidenti ed è diventato una parte indispensabile dell'industria degli inverter.
|
Installazione
|
Guida standard + Fissaggio con vite piana
|
|
Corrente nominale lato originale
|
50A;100A;200A;500A;
800A;1000A;personalizzazione |
|
Intervallo di misura laterale originale
|
100A-1200A
|
|
Potenza nominale
|
5V;DC0~20mA;DC4~20mA;personalizzazione
|
|
Alimentazione ausiliaria
|
DC12V, DC24V, DC±12V, DC±15V
|
|
Capacità di carico
|
Uscita in tensione: 5 mA;
Uscita corrente: 6V; |
|
Linearità
|
0,005
|
|
Precisione
|
0.01
|
|
Tempo di risposta
|
<200ms
|
|
Deriva termica
|
≤500 ppm/℃
|
|
Larghezza della fascia
|
CC~20 KHz
|
|
Consumo di corrente
|
≤25mA
|
|
Temperatura di lavoro
|
-10℃~+70℃
|
|
Temperatura di conservazione
|
-25℃~+85℃
|
|
Resistenza alla pressione di isolamento
|
2,5 kV/50 Hz, 1 min
|
|
Tensione di offset
|
≤20mvV
|
|
Uscita zero
|
≤0,15mA
|
|
segue di/dt
|
>50A/us
|
Parametri elettrici
|
Parametro |
Simbolo |
Unità |
Specifica |
Condizioni |
||
|
min |
Tipo |
Massimo |
||||
|
Intervallo di misurazione nominale |
IPN |
UN |
-500 |
500 |
||
|
Tensione di alimentazione |
UC |
v |
7.2 |
12 |
18 |
Precisione completa |
|
Consumo di corrente @IP=0A |
CIRCUITO INTEGRATO |
mA |
26 |
UC=12V, T=25°C |
||
|
Consumo di corrente @IP=500A |
CIRCUITO INTEGRATO |
mA |
250 |
UC=12V, T=25°C |
||
|
Errore di sensibilità Precisione |
XG |
% |
-0,5 |
0,5 |
=-40 a 85°C; |
|
|
Scostamento=0A |
iOS |
UN |
±0,2 |
=-40 a 85°C;± 3 sigma |
||
|
Errore di linearità con IPN |
εL |
% |
0.1 |
@temperatura ambiente |
||
|
Coefficiente di temperatura di G |
TCG |
ppm/ |
||||
Specifiche dell'uscita CAN CAB-500
La velocità CANBUS si riferisce alla tabella delle versioni del prodotto, protocollo CANBUS: versione 2.0A/B
Tolleranza dell'oscillatore CAN: 0,3125%
Ordine dei byte: big endian (Motorola)
Resistenza di terminazione da 120 ohm da aggiungere esternamente, impedenza CAN interna = 2.4Kohm
|
Descrizione del messaggio |
CAN ID |
nome |
Lunghezza dati (byte) |
Tipo di telaio |
Tipo di lancio del messaggio |
Descrizione del segnale |
Nome segnale |
Inizia un po' |
Pezzo finale |
|
Ip corrente (mA) |
0x3C2 |
CAB500 |
8 |
standard |
Messaggio ciclico ogni 10 ms |
Valore IP: 80000000H= 0mA, 7FFFFFFFH= - 1mA, 80000001H= 1mA |
IP_VALUE |
0 |
31 |
|
b0: informazioni sull'errore (0=normale, 1=guasto) |
INDICAZIONE_ERRORE |
32 |
32 |
||||||
|
b7-b1:RxQualità (0-100%) |
ERRORE_INFORMAZIONE |
33 |
39 |
||||||
|
Bit liberi (fisso a 0) |
INDEFINITO |
40 |
47 |
||||||
|
PCBA Ver |
48 |
55 |
|||||||
|
FIRMWARE ver |
56 |
63 |
