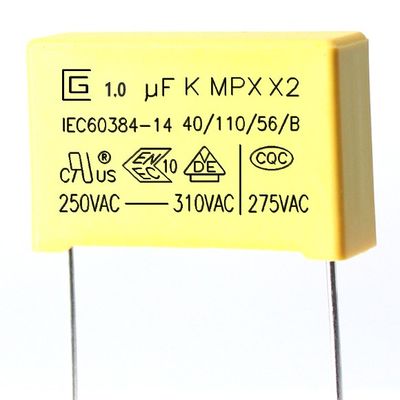

Proprietà ignifughe eccellenti dovute del condensatore di sicurezza di lunga vita 1.0uf 105K 275VAC X2
Condensatore di sicurezza X2.pdf
Condensatore X ---- condensatore a film di polipropilene metallizzato;di solito, i condensatori X utilizzano principalmente condensatori a film di poliestere con una resistenza alla corrente di ripple relativamente elevata.Questo tipo di condensatore è di grandi dimensioni, ma consente grandi correnti di carica e scarica istantanee e la sua resistenza interna è corrispondentemente piccola.x condensatore adotta imballaggi in plastica ad alta tensione OPP (lavorazione dell'avvolgimento di materiale in polipropilene metallizzato) con esterno quadrato e interno rotondo.il materiale opp non solo ha migliori prestazioni elettriche, ma può anche ridurre efficacemente l'influenza degli impulsi ad alta frequenza se collegato in parallelo con l'ingresso dell'alimentatore.L'impatto dell'alimentazione.
Marcatura
1. Marchio CIGU:
2. Capacità: (104 K, 0,1 μF)
3. Tolleranza di capacità: (K) ± 10%
4. Tensione nominale: 250.275.300.305.310 V CA 5. Classe prodotto: X2
6. Tipo di prodotto: MPX
7. Categoria climatica: 40/110/56
8. Classe di infiammabilità passiva: B
9. Marchio di approvazione cinese: CQC
10. Marchio di omologazione Germania: VDE
11. Marchio di omologazione ENEC: ENEC
12. Marchio di omologazione americano: CUL
13. Norma di approvazione: IEC60384-14
Introduzione ai prodotti
Gli MPX sono avvolti con dielettrico in film di polipropilene metallizzato, costruzione non induttiva, conduttori in filo di rame stagnato e rivestimento in resina epossidica ritardante di fiamma.Presentano ottime caratteristiche di autorigenerazione e buona ignifuga secondo UL 94-V0
Tipo applicazione
I prodotti sarebbero ampiamente utilizzati per soppressori di interferenze e applicazioni di condensatori su tutta la linea. Adatto per l'uso in situazioni in cui il guasto del condensatore non comporta il pericolo di scosse elettriche.
Caratteristiche
1 Costruzione senza induzione
2 Elevata resistenza all'umidità
3 Proprietà autoriparante
4 Tipo ignifugo (conformità con UL 94V-0)
5 Perdita molto piccola
6 Eccellenti caratteristiche di frequenza e temperatura
7 Elevata resistenza di isolamento
Specifiche (IEC 60384-14)
|
Distanza di fuga e distanza elettrica |
|
Intervallo di tensione | Distanza di fuga | Autorizzazione elettrica |
|
250 V CA＜ UR≤440 VCA |
>4,0 mm | >3,0 mm | ||
|
130 V CA＜ UR≤250 V CA |
>3,0 mm | > 2,5 mm |
| Articoli di prova | Requisiti di prestazione | Condizioni di prova |
| Capacità | All'interno della tolleranza specificata | 1KHz, 1Vrms max.a 25℃ |
| Fattore di dissipazione | 0,001 (0,1%) max. | 1KHz, 1Vrms max.a 25℃ |
| A prova di tensione | Non ci sarà alcuna anomalia | Tra i terminali 4.3UR (Vdc) Test di 60sec. |
| Tra terminale e contenitore UR×200％+1500Vac, 60sec. | ||
| Resistenza di isolamento | CR ≤ 0,33 μF IR ≥ 15.000 MΩ CR > 0,33 μF IR ≥ 6.000 s | 100±15Vdc, 60sec / 25℃ |
| Robustezza delle terminazioni | Nessuna rottura del filo e nessun danno al condensatore |
Forza tesa della forza di carico terminale: 1,0 kg Tempo di mantenimento: 10 ± 1 sec |
|
Resistenza alla flessione della forza di carico terminale: 0,5 kg Tempo di piegatura : 4 x 90 ﾟ |
||
| Resistenza al calore di saldatura |
(1) Aspetto : Nessun danno visibile (2) △C/C : ≤ ±5% del valore iniziale |
Temperatura di saldatura: 260 ± 5 ℃ Tempo di saldatura: 5 ± 0,5 sec |
| Saldabilità | 95% della stagnatura superficiale |
Temperatura di saldatura: 260 ± 5 ℃ Tempo di saldatura: 2 ± 0,5 sec |
| Rapido cambiamento di temperatura | I condensatori devono essere esaminati visivamente e non devono esserci danni visibili. |
Temperatura di categoria inferiore: -40 ℃ Temperatura di categoria superiore: 110 ℃ Numero di cicli: 5 Durata t1 = 30 min |
| Vibrazione | I condensatori devono essere esaminati visivamente e non devono esserci danni visibili |
Gamma di frequenza: 10~55Hz Percorso: X,Y,Z (asse) 2h / asse (6h in totale) Ampiezza di spostamento: 0,75 mm |
| Articoli di prova | Requisiti di prestazione | Condizioni di prova |
| Sequenza climatica |
(1) Aspetto : Nessun danno visibile (2) △C/C : ≤ ±5% del valore iniziale (3) DF (tanδ) : ≤ 0,008 di valore maggiorato (4) IR : ≥ 50% dei limiti applicabili (5) A prova di tensione: Normale |
Calore secco Temperatura superiore: 110 ℃ Durata inferiore: 16 ore |
|
Freddo Temperatura: -40℃ Durata: 2 ore |
||
| Calore umido Stato stazionario |
(1) Aspetto : Nessun danno visibile (2) △C/C : ≤ ±5% del valore iniziale (3) DF (tanδ) : ≤ 0,008 di valore maggiorato (4) IR : ≥ 50% dei limiti applicabili (5) A prova di tensione: Normale |
+40°C e 93% UR, 56 giorni |
| Carica e scarica |
(1) Aspetto : Nessun danno visibile (2) △C/C : ≤ ±10% del valore iniziale (3) DF (tanδ) : ≤ 0,008 di valore maggiorato (4) IR : ≥ 50% dei limiti applicabili |
Tensione di prova: √2 x URVAC 50 Hz Carica e scarica: 0,5 sec/ora Ripetuto per 10000 cicli |
| Resistenza |
(1) Aspetto: nessun danno visibile (2) △C/C : ≤ ±10% del valore iniziale (3) DF (tanδ) : ≤ 0,008 di valore maggiorato (4) IR : ≥ 50% dei limiti applicabili |
1,25 x UR VAC 50 Hz, una volta ogni ora aumentare a 1.000 V CA per 0,1 secondi, 1.000 ore alla temperatura nominale superiore |
Condizioni di archiviazione
1 Si noti che la saldabilità dei terminali può essere deteriorata se conservati a malapena in atmosfera per lunghi periodi
2 Non dovrebbe trovarsi a temperature particolarmente elevate e ad alta umidità, deve essere sottoposto alle seguenti condizioni (conservazione nella confezione originale)
Temperatura: 35 MAX Umidità relativa: 60% MAX
3 Periodo di conservazione:Perdita:12 mesi max (dalla data di produzione indicata sull'etichetta nel sacchetto della confezione)
|
Articolo |
Requisito caratteristico |
Metodo di prova e condizione |
||||||
|
Categoria climatica |
40/110/56 |
|||||||
|
Classe di infiammabilità passiva |
B |
|||||||
|
temperatura di esercizio |
-40~+110 |
|||||||
|
Gamma di capacità |
0,0022 μF~2,2 μF |
|||||||
|
Tolleranza di capacità |
±10%(K),±20%(M) |
1 KHz, 1,0 Vrms, 25 |
||||||
|
Tensione nominale |
250 V CA/275 V CA/300 V CA/305 V CA/310 V CA |
|||||||
|
Fattore di dissipazione |
1 KHz<0,10% |
IR≥6000s |
||||||
|
Resistenza di isolamento |
C≤0.33μF |
C>0.33μF |
UR>100 V, 100 V CC, |
|||||
|
IR≥15000 MΩ |
IR≥6000s |
Anni '60, 20 |
||||||
|
Tensione di tenuta tra i terminali |
Nessun guasto permanente o flashover |
4.3UR(dc) 60s 25Corrente di interruzione 10mA |
||||||
|
Tensione di tenuta tra i terminali e la custodia |
Nessun guasto permanente o flashover |
2UR+1500V(ca) 60s 25 ≥2000V(ca) 25 |
||||||
|
MASSIMO.Tempo di salita dell'impulso (dv/dt) |
Spaziatura di piombo |
|||||||
|
7,5 mm 600 V/μs |
10 mm |
15 mm |
22,5 mm |
27,5 mm |
37,5 mm 100 V/μs |
|||
Requisito ambientale
1 Conformità ai requisiti RoHS.
2 Conformità al requisito del REACH.
3 senza alogeni (come richiesto).
4 Si prega di consultare l'allegato 2 per i resoconti dei test di Rohs and Reach da parte di terzi
