Piccola dimensione del condensatore 100K di sicurezza del ODM 400VAC Y1 per attrezzatura elettronica

Name: Piccola dimensione del condensatore 100K di sicurezza del ODM 400VAC Y1 per attrezzatura elettronica
Brand: Dongguan Chenglue Electronic co.,Ltd
SKU: Y5P-100K-400VAC
Price: Negotiable USD
Availability: InStock

Tutti i prodotti

Condensatore di sicurezza X2
(64)

Condensatore di sicurezza Y1
(41)

Condensatore di sicurezza Y2
(14)

Condensatore metallizzato del film del polipropilene
(38)

condensatore eccellente
(29)

Condensatore metallizzato del film di poliestere
(10)

Condensatore MMKP82
(22)

condensatore elettrolitico di alluminio
(24)

Varistore di ossido di metallo
(79)

Varistore dei MOVIMENTI di SMD
(16)

Resistenza termica NTC
(65)

Sensore di temperatura NTC
(32)

Sensore di corrente ad effetto Hall
(17)

Fusibile del veicolo elettrico
(24)

Lampada a scarica
(42)

Fornitore di alimentazione dello schermo a LED
(12)

Fornitore di corrente impermeabile alla pioggia
(11)

FUSIBILE ad alta tensione
(88)

Fusibili termici in ceramica
(14)

Fusibile automatico della lama
(11)

Tenitore di fusibile montato su PCB
(11)

Interruttori di disconnessione master
(6)

Sono ora online in chat

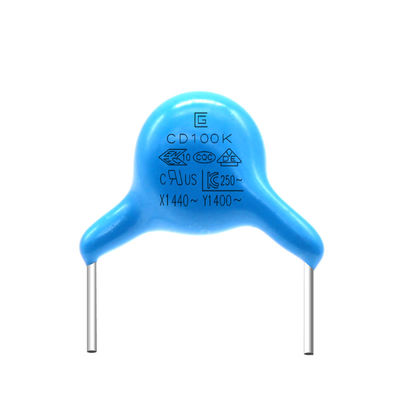

Piccola dimensione del condensatore 100K di sicurezza del ODM 400VAC Y1 per attrezzatura elettronica

Grande immagine : Piccola dimensione del condensatore 100K di sicurezza del ODM 400VAC Y1 per attrezzatura elettronica

Dettagli:

Luogo di origine:	Dongguan Cina
Marca:	SG
Certificazione:	VDE，CQC
Numero di modello:	Y5P-100K-400VAC

Termini di pagamento e spedizione:

Quantità di ordine minimo:	10000 pezzi
Prezzo:	Discuss
Imballaggi particolari:	dimensioni: 45 cm * 31 cm * 34 cm, scatola interna: 29,2 cm * 21 cm * 31,3 cm, un cartone all'intern
Tempi di consegna:	15-21 giorni lavorativi
Termini di pagamento:	T/T
Capacità di alimentazione:	100000000 Pezzi

Contatto

Piccola dimensione del condensatore 100K di sicurezza del ODM 400VAC Y1 per attrezzatura elettronica

descrizione

Temp. di stoccaggio Allineare:	-40℃~+125℃	Temp. di esercizio Allineare:	-25℃~+125℃
materiale principale:	SrCO3 BaCO3 TiO2 Bi2O3 CaCO3 Nb2O5 MgO	Applicazione:	Equipaggiamento elettronico
Tipo del fornitore:	Produttore originale, ODM	Tipo:	Condensatore di sicurezza Y1
Evidenziare:	Condensatore 100K di sicurezza Y1 , ODM del condensatore di sicurezza Y1 , condensatore 100K

pacchetto ignifugo di piccola dimensione dell'epossiresina del condensatore di sicurezza di 100K 400VAC Y1
Condensatore .pdf di sicurezza Y1
I condensatori Y1 sono condensatori collegati attraverso i due cavi della linea elettrica e dell'a terra (L-E, nord-est), solitamente nelle paia. Sulla base della limitazione della corrente di perdita, il valore del condensatore di Y non dovrebbe essere troppo grande. Generalmente, il condensatore di X è livello di uF ed il condensatore di Y è livello di N-F. Il condensatore di X sopprime l'interferenza differenziale del modo ed il condensatore Y1 sopprime l'interferenza comune del modo.
Caratteristiche
Scelta stabile e sicura
dimensione compatta
prodotto economico
Conformità with la certificazione di sicurezza
Tensione del prodotto, materiale, Tabella di riferimento di dimensione

Prodotto e codice di dimensione	Tensione CA stimata	Caratteristica di temperatura	Capacità stimata	Tolleranza della capacità	Dimensione (millimetri)
Prodotto e codice di dimensione	Tensione CA stimata	Caratteristica di temperatura	Capacità stimata	Tolleranza della capacità	D.max	T.max	P±0.8	d±0.05
Q065B□100K□□	400Vac	(B) Y5P ±10	10pF	K ±10%	6,5	4,5	10	0,55
Q065B□150K□□			15pF		6,5	4,5	10	0,55
Q070B□220K□□			22pF		7,0	4,5	10	0,55
Q070B□330K□□			33pF		7,0	4,5	10	0,55
Q070B□470K□□			47pF		7,0	4,5	10	0,55
Q070B□560K□□			56pF		7,0	4,5	10	0,55
Q070B□620K□□			62pF		7,0	4,5	10	0,55
Q070B□820K□□			82pF		7,0	4,5	10	0,55
Q065B□101K□□			100pF		6,5	4,5	10	0,55
Q065B□221K□□			220pF		6,5	4,5	10	0,55
Q075B□331K□□			330pF		7,5	4,5	10	0,6
Q085B□471K□□			470pF		8,5	4,5	10	0,6
Q085B□561K□□			560pF		8,5	4,5	10	0,6
Q095B□681K□□			680pF		9,5	4,5	10	0,6
Q110B□821K□□			820pF		11,0	4,5	10	0,6
Q115B□102K□□			1000pF		11,5	4,5	10	0,6
Q065E□471K□□		(E) Y5U +22% -56%	470pF		6,5	4,5	10	0,55
Q075E□561K□□			560pF		7,5	4,5	10	0,6
Q075E□681K□□			680pF		7,5	4,5	10	0,6
Q075E□821K□□			820pF		7,5	4,5	10	0,6
Q085E□102K□□			1000pF		8,5	4,5	10	0,65
Q095E□152M□□			1500pF	M. ±20%	9,5	4,5	10	0,65
Q105E□222M□□			2200pF		10,5	4,5	10	0,65
Q115E□332M□□			3300pF		11,5	4,5	10	0,65
Q065F□102M□□		(F) Y5V +22% -82%	1000pF		6,5	4,5	10	0,55
Q075F□152M□□			1500pF		7,5	4,5	10	0,6
Q085F□222M□□			2200pF		8,5	4,5	10	0,6
Q100F□332M□□			3300pF		10,0	4,5	10	0,65
Q115F□472M□□			4700pF		11,5	4,5	10	0,65

Specificazione e metodo di prova

OGGETTO

SPECIFICAZIONE

METODO DI PROVA E CIRCOSTANZA

Impiegati di stoccaggio. Gamma

-40℃~+125℃

Funzionamento temporaneo. Gamma

-25℃~+125℃

Aspetto e
Dimensione

L'aspetto ha
nessun profondo difetto.
Le dimensioni saranno all'interno di tolleranza specificata.

L'aspetto è guardato su vista
La dimensione è misurata dal calibro

Segno

Dovrebbe essere discernuto facilmente.

Sia guardato su vista

Capacità

All'interno del specificato di
tolleranza

Impiegati. 20±2℃
Volume 1.0±0.2Vrms
Freq. 1±0.1KHz

Fattore di dissipazione

B, E: 2,5% massimi
F: 3,5% massimi

Lo stesso termine come capacità

Resistenza di isolamento

10,000MΩ
10,000MΩmin

La resistenza di isolamento sarà misurata con 500±50V.DC entro sec 60±5 del carico.

Resistenza dielettrica

Fra
Fili di piombo

Nessun guasto.

Applichi una tensione di 4.0KVAC per 1 min. fra i fili di piombo.
(Tassa/scarico current≤50mA) (Y2: 2.6KVAC)

Corpo
Isolamento

Nessun guasto.

I terminali del condensatore saranno
collegato insieme. Un foglio metallizzato molto attentamente sarà avvolto il corpo del condensatore alla distanza di circa 3 - 4 millimetri da ogni terminale. Una tensione di 4.0KVAC si applica fra i fili di piombo del condensatore ed il foglio metallizzato. (Y2: 2.6KVAC)
(Corrente ≤50mA dispersione/della tassa)

Temperatura
Caratteristica

B: - 10~+10%
E: - 56~+22%
F: - 80~+30%

La capacità sarà misurata ad ogni punto come seguire.
Pretrattamento: Il condensatore sarà immagazzinato a 85±2℃ per 1 ora, quindi ha disposto al termine della stanza per 24±2hours prima delle misure iniziali.

(Punto)	①	②	③	④	⑤
(Temporaneo.)	20±2℃	-25±2℃	20±2℃	85±2℃	20±2℃
