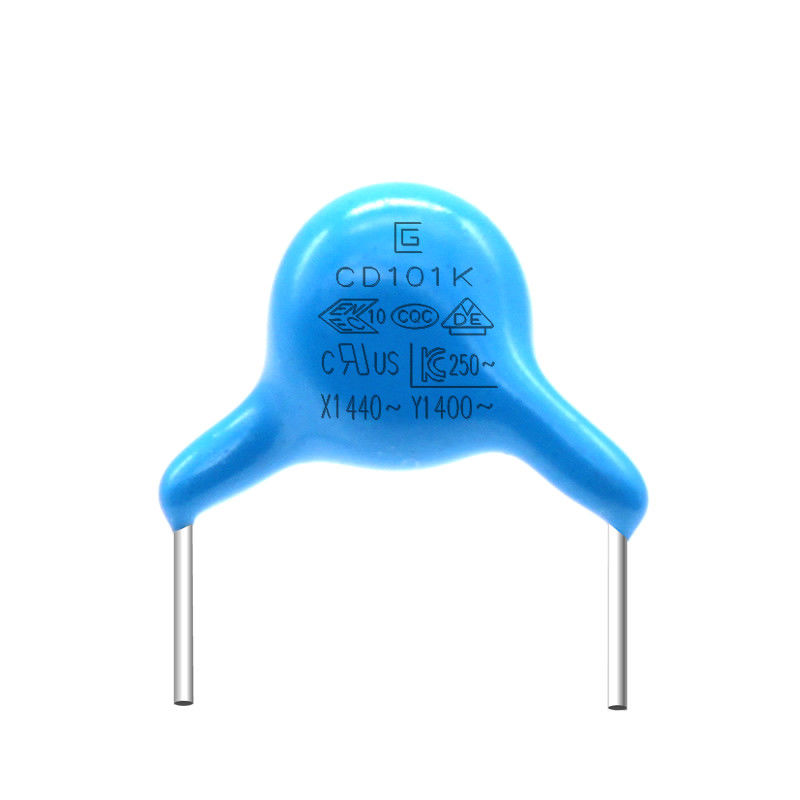

Condensatore ceramico blu stabile 101K per attrezzatura elettronica

Grande immagine : Condensatore ceramico blu stabile 101K per attrezzatura elettronica

Dettagli:

Luogo di origine:	Dongguan Cina
Marca:	SG
Certificazione:	VDE，CQC
Numero di modello:	Y5P-101K 400VAC

Termini di pagamento e spedizione:

Quantità di ordine minimo:	10000 pezzi
Prezzo:	Discuss
Imballaggi particolari:	dimensioni: 45 cm * 31 cm * 34 cm, scatola interna: 29,2 cm * 21 cm * 31,3 cm, un cartone all'intern
Tempi di consegna:	15-21 giorni lavorativi
Termini di pagamento:	T/T
Capacità di alimentazione:	100000000 Pezzi

Contatto

Condensatore ceramico blu stabile 101K per attrezzatura elettronica

descrizione

Temp. di stoccaggio Allineare:	-40℃~+125℃	materiale principale:	Pasta d'argento / Resina epossidica
Applicazione:	apparecchiature per ufficio, apparecchiature elettroniche	Temp. di esercizio Allineare:	-25℃~+125℃
Tipo del fornitore:	Produttore originale, ODM	Tipo:	Condensatore di sicurezza Y1
Evidenziare:	Condensatore ceramico blu stabile , Condensatore 101K , condensatore 100K

pacchetto ignifugo lungo dell'epossiresina di tempo di impiego del condensatore di sicurezza di 101K 400VAC Y1

Condensatore .pdf di sicurezza Y1

I condensatori Y1 sono condensatori collegati attraverso i due cavi della linea elettrica e dell'a terra (L-E, nord-est), solitamente nelle paia. Sulla base della limitazione della corrente di perdita, il valore del condensatore di Y non dovrebbe essere troppo grande. Generalmente, il condensatore di X è livello di uF ed il condensatore di Y è livello di N-F. Il condensatore di X sopprime l'interferenza differenziale del modo ed il condensatore Y1 sopprime l'interferenza comune del modo.

Caratteristiche

Scelta stabile e sicura
dimensione compatta
prodotto economico
Conformità with la certificazione di sicurezza

OGGETTO

SPECIFICAZIONE

METODO DI PROVA E CIRCOSTANZA

Riciclaggio temporaneo

Aspetto

Nessun profondo difetto

Il condensatore sarà presentato nella camera di prova e sarà esposto alle condizioni termiche secondo le indicazioni della tavola a 5 cicli.

pretrattamento: Il condensatore sarà disposto a 125±2℃ per 1 ora, quindi ha disposto al termine della stanza per 24±2hours prima della misura iniziale.

Dopo trattamento: Il condensatore sarà immagazzinato per le ore 24±2 agli stati della stanza.

(PUNTO)	1	2	3	4
(TEMPORANEO.)	-25±3℃	20±2℃	125±3℃	20±2℃
(TEMPO)	30±3min.	3min. massimo	30±3min.	3min. massimo

Capacità

Cambiamento

B: ±10% massimo

E: ±20% massimo

F: ±30% massimo

D.F.

B, E: 5,0% massimi

F: 7,0% massimi

I.R.

Min 1000MΩ

Umidità

(Sotto

Costante

Stato)

Aspetto

Nessun contrassegnato

difetto

Metta il condensatore per le ore 500±12 a 40±2℃ in RH di 95±3%.

pretrattamento: Il condensatore sarà disposto a 125±2℃ per 1 ora, quindi ha disposto al termine della stanza per 24±2 ore prima della misura iniziale.

Dopo trattamento: Il condensatore sarà immagazzinato per le ore 24±2 allo stato della stanza.

Capacità

Cambiamento

B: ±10% massimo

E: ±20% massimo

F: ±30% massimo

D.F.

B, E: 5,0% massimi

F: 7,0% massimi

I.R.

Min 1500MΩ

Dielettrico

Forza

8 per voce

Prova di vita

Aspetto

Nessun contrassegnato

difetto

Applichi una tensione di 500V.AC, salvo che una volta ogni ora che la tensione è aumentata a 1000V.AC per 0.1sec.that sarà mantenuta per le ore 1000±48 a 125±2℃.

Pretrattamento: Il condensatore sarà immagazzinato a 125±2℃ per 1 ora, quindi ha disposto al termine della stanza per 24±2H prima delle misure iniziali.

Dopo trattamento: Il condensatore sarà immagazzinato per le ore 24±2 allo stato della stanza.

Capacità

Cambiamento

B: ±10% massimo

E: ±20% massimo

F: ±30% massimo

D.F.

B, E: 5,0% massimi

F: 7,0% massimi

I.R.

Min 1500MΩ

Tensione del prodotto, materiale, Tabella di riferimento di dimensione

Prodotto e codice di dimensione	Tensione CA stimata	Caratteristica di temperatura	Capacità stimata	Tolleranza della capacità	Dimensione (millimetri)
Prodotto e codice di dimensione	Tensione CA stimata	Caratteristica di temperatura	Capacità stimata	Tolleranza della capacità	D.max	T.max	P±0.8	d±0.05
Q065B□100K□□	400Vac	(B) Y5P ±10	10pF	K ±10%	6,5	4,5	10	0,55
Q065B□150K□□			15pF		6,5	4,5	10	0,55
Q070B□220K□□			22pF		7,0	4,5	10	0,55
Q070B□330K□□			33pF		7,0	4,5	10	0,55
Q070B□470K□□			47pF		7,0	4,5	10	0,55
Q070B□560K□□			56pF		7,0	4,5	10	0,55
Q070B□620K□□			62pF		7,0	4,5	10	0,55
Q070B□820K□□			82pF		7,0	4,5	10	0,55
Q065B□101K□□			100pF		6,5	4,5	10	0,55
Q065B□221K□□			220pF		6,5	4,5	10	0,55
Q075B□331K□□			330pF		7,5	4,5	10	0,6
Q085B□471K□□			470pF		8,5	4,5	10	0,6
Q085B□561K□□			560pF		8,5	4,5	10	0,6
Q095B□681K□□			680pF		9,5	4,5	10	0,6
Q110B□821K□□			820pF		11,0	4,5	10	0,6
Q115B□102K□□			1000pF		11,5	4,5	10	0,6
Q065E□471K□□		(E) Y5U +22% -56%	470pF		6,5	4,5	10	0,55
Q075E□561K□□			560pF		7,5	4,5	10	0,6
Q075E□681K□□			680pF		7,5	4,5	10	0,6
Q075E□821K□□			820pF		7,5	4,5	10	0,6
Q085E□102K□□			1000pF		8,5	4,5	10	0,65
Q095E□152M□□			1500pF	M. ±20%	9,5	4,5	10	0,65
Q105E□222M□□			2200pF		10,5	4,5	10	0,65
Q115E□332M□□			3300pF		11,5	4,5	10	0,65
Q065F□102M□□		(F) Y5V +22% -82%	1000pF		6,5	4,5	10	0,55
Q075F□152M□□			1500pF		7,5	4,5	10	0,6
Q085F□222M□□			2200pF		8,5	4,5	10	0,6
Q100F□332M□□			3300pF		10,0	4,5	10	0,65
Q115F□472M□□			4700pF		11,5	4,5	10	0,65

Condensatore ceramico blu stabile 101K per attrezzatura elettronica 0
Specificazione e metodo di prova

OGGETTO

SPECIFICAZIONE

METODO DI PROVA E CIRCOSTANZA

Impiegati di stoccaggio. Gamma

-40℃~+125℃

Funzionamento temporaneo. Gamma

-25℃~+125℃

Aspetto e
Dimensione

L'aspetto ha
nessun profondo difetto.
Le dimensioni saranno all'interno di tolleranza specificata.

L'aspetto è guardato su vista
La dimensione è misurata dal calibro

Segno

Dovrebbe essere discernuto facilmente.

Sia guardato su vista

Capacità

All'interno del specificato di
tolleranza

Impiegati. 20±2℃
Volume 1.0±0.2Vrms
Freq. 1±0.1KHz

Fattore di dissipazione

B, E: 2,5% massimi
F: 3,5% massimi

Lo stesso termine come capacità

Resistenza di isolamento

10,000MΩ
10,000MΩmin

La resistenza di isolamento sarà misurata con 500±50V.DC entro sec 60±5 del carico.

Resistenza dielettrica

Fra
Fili di piombo

Nessun guasto.

Applichi una tensione di 4.0KVAC per 1 min. fra i fili di piombo.
(Tassa/scarico current≤50mA) (Y2: 2.6KVAC)

Corpo
Isolamento

Nessun guasto.

I terminali del condensatore saranno
collegato insieme. Un foglio metallizzato molto attentamente sarà avvolto il corpo del condensatore alla distanza di circa 3 - 4 millimetri da ogni terminale. Una tensione di 4.0KVAC si applica fra i fili di piombo del condensatore ed il foglio metallizzato. (Y2: 2.6KVAC)
(Corrente ≤50mA dispersione/della tassa)

Temperatura
Caratteristica

B: - 10~+10%
E: - 56~+22%
F: - 80~+30%

La capacità sarà misurata ad ogni punto come seguire.
Pretrattamento: Il condensatore sarà immagazzinato a 85±2℃ per 1 ora, quindi ha disposto al termine della stanza per 24±2hours prima delle misure iniziali.

(Punto)	①	②	③	④	⑤
(Temporaneo.)	20±2℃	-25±2℃	20±2℃	85±2℃	20±2℃

Condensatore ceramico blu stabile 101K per attrezzatura elettronica 1
