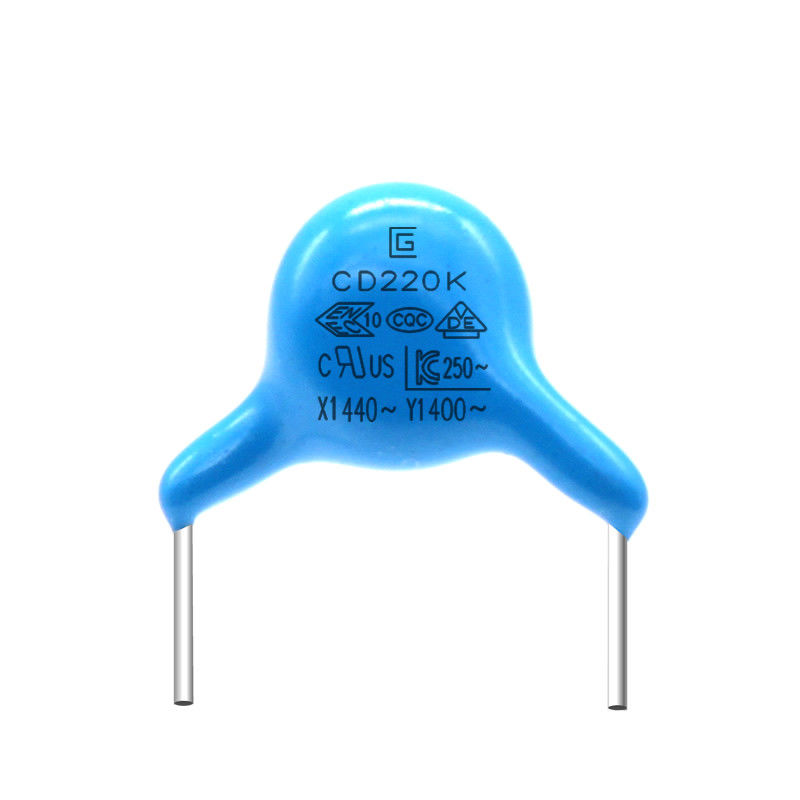

Pacchetto ignifugo dell'epossiresina di 220K 400VAC Y1 del condensatore di piccola dimensione di sicurezza
Condensatore .pdf di sicurezza Y1
I condensatori Y1 sono progettati specialmente per gli apparecchi di CA, rispondono ad una serie di norme di certificazione di sicurezza e sono adatti a circuiti di esclusione e linei inter. Ed è adatto a circuiti di CA, comprime nella dimensione, alta nella prestazione di costo e rispetta le norme di sicurezza dei circuiti di CA. I condensatori di Y e di X sono condensatori della sicurezza, il condensatore di X è fra il cavo in tensione ed il cavo neutrale ed il condensatore di Y è fra il cavo in tensione e la terra. Sono utilizzati nel filtro dall'alimentazione elettrica per svolgere il ruolo dell'alimentazione elettrica che filtra e filtrano il modo comune (condensatore di Y) e l'interferenza del modo di differenziale (X condensatore) rispettivamente.
Caratteristica
1. Piccola dimensione.
2. condensatori di CA che sono passato ed aderito alla certificazione di sicurezza.
3. La perdita ad alta frequenza è piccola e può resistere all'impatto degli impulsi del picco di CA.
4. forte attenuazione di piccola capacità e di perdita di capacità, di sovracorrente.
5. tempo di impiego lungo.
6. La tensione nominale di Y1 è 400-500VAC e la tensione sperimentale è 4000VAC.
7. i condensatori di Y usano spesso la ceramica ad alta tensione.
8. Y1 è un condensatore doppio isolato di Y, che è utilizzato per gettare un ponte sui lati primari e secondari.
9. pacchetto ignifugo dell'epossiresina.
10. i condensatori di X ed i condensatori di Y si riferiscono a collettivamente come condensatori della sicurezza. I condensatori della sicurezza sono utilizzati in tali occasioni, cioè, dopo che il condensatore si guasta, non causerà la scossa elettrica e non metterà in pericolo la sicurezza personale.
|
OGGETTO |
SPECIFICAZIONE |
METODO DI PROVA E CIRCOSTANZA |
||||||||||||||||
|
Riciclaggio temporaneo
|
Aspetto |
Nessun profondo difetto |
Il condensatore sarà presentato nella camera di prova e sarà esposto alle condizioni termiche secondo le indicazioni della tavola a 5 cicli. pretrattamento: Il condensatore sarà disposto a 125±2℃ per 1 ora, quindi ha disposto al termine della stanza per 24±2hours prima della misura iniziale. Dopo trattamento: Il condensatore sarà immagazzinato per le ore 24±2 agli stati della stanza.
|
|||||||||||||||
|
Capacità Cambiamento |
B: ±10% massimo E: ±20% massimo F: ±30% massimo |
|||||||||||||||||
|
D.F. |
B, E: 5,0% massimi F: 7,0% massimi |
|||||||||||||||||
|
I.R. |
Min 1000MΩ | |||||||||||||||||
|
Umidità (Sotto Costante Stato) |
Aspetto |
Nessun contrassegnato difetto |
Metta il condensatore per le ore 500±12 a 40±2℃ in RH di 95±3%. pretrattamento: Il condensatore sarà disposto a 125±2℃ per 1 ora, quindi ha disposto al termine della stanza per 24±2 ore prima della misura iniziale. Dopo trattamento: Il condensatore sarà immagazzinato per le ore 24±2 allo stato della stanza. |
|||||||||||||||
|
Capacità Cambiamento |
B: ±10% massimo E: ±20% massimo F: ±30% massimo |
|||||||||||||||||
|
D.F. |
B, E: 5,0% massimi F: 7,0% massimi |
|||||||||||||||||
|
I.R. |
Min 1500MΩ | |||||||||||||||||
|
Dielettrico Forza |
8 per voce |
|||||||||||||||||
|
Prova di vita |
Aspetto |
Nessun contrassegnato difetto |
Applichi una tensione di 500V.AC, salvo che una volta ogni ora che la tensione è aumentata a 1000V.AC per 0.1sec.that sarà mantenuta per le ore 1000±48 a 125±2℃. Pretrattamento: Il condensatore sarà immagazzinato a 125±2℃ per 1 ora, quindi ha disposto al termine della stanza per 24±2H prima delle misure iniziali. Dopo trattamento: Il condensatore sarà immagazzinato per le ore 24±2 allo stato della stanza. |
|||||||||||||||
|
Capacità Cambiamento |
B: ±10% massimo E: ±20% massimo F: ±30% massimo |
|||||||||||||||||
|
D.F. |
B, E: 5,0% massimi F: 7,0% massimi |
|||||||||||||||||
|
I.R. |
Min 1500MΩ | |||||||||||||||||
Tensione del prodotto, materiale, Tabella di riferimento di dimensione
| Prodotto e codice di dimensione | Tensione CA stimata | Caratteristica di temperatura | Capacità stimata | Tolleranza della capacità | Dimensione (millimetri) | |||
| D.max | T.max | P±0.8 | d±0.05 | |||||
| Q065B□100K□□ | 400Vac |
(B) |
10pF |
K |
6,5 | 4,5 | 10 | 0,55 |
| Q065B□150K□□ | 15pF | 6,5 | 4,5 | 10 | 0,55 | |||
| Q070B□220K□□ | 22pF | 7,0 | 4,5 | 10 | 0,55 | |||
| Q070B□330K□□ | 33pF | 7,0 | 4,5 | 10 | 0,55 | |||
| Q070B□470K□□ | 47pF | 7,0 | 4,5 | 10 | 0,55 | |||
| Q070B□560K□□ | 56pF | 7,0 | 4,5 | 10 | 0,55 | |||
| Q070B□620K□□ | 62pF | 7,0 | 4,5 | 10 | 0,55 | |||
| Q070B□820K□□ | 82pF | 7,0 | 4,5 | 10 | 0,55 | |||
| Q065B□101K□□ | 100pF | 6,5 | 4,5 | 10 | 0,55 | |||
| Q065B□221K□□ | 220pF | 6,5 | 4,5 | 10 | 0,55 | |||
| Q075B□331K□□ | 330pF | 7,5 | 4,5 | 10 | 0,6 | |||
| Q085B□471K□□ | 470pF | 8,5 | 4,5 | 10 | 0,6 | |||
| Q085B□561K□□ | 560pF | 8,5 | 4,5 | 10 | 0,6 | |||
| Q095B□681K□□ | 680pF | 9,5 | 4,5 | 10 | 0,6 | |||
| Q110B□821K□□ | 820pF | 11,0 | 4,5 | 10 | 0,6 | |||
| Q115B□102K□□ | 1000pF | 11,5 | 4,5 | 10 | 0,6 | |||
| Q065E□471K□□ |
(E) |
470pF | 6,5 | 4,5 | 10 | 0,55 | ||
| Q075E□561K□□ | 560pF | 7,5 | 4,5 | 10 | 0,6 | |||
| Q075E□681K□□ | 680pF | 7,5 | 4,5 | 10 | 0,6 | |||
| Q075E□821K□□ | 820pF | 7,5 | 4,5 | 10 | 0,6 | |||
| Q085E□102K□□ | 1000pF | 8,5 | 4,5 | 10 | 0,65 | |||
| Q095E□152M□□ | 1500pF |
M. |
9,5 | 4,5 | 10 | 0,65 | ||
| Q105E□222M□□ | 2200pF | 10,5 | 4,5 | 10 | 0,65 | |||
| Q115E□332M□□ | 3300pF | 11,5 | 4,5 | 10 | 0,65 | |||
| Q065F□102M□□ |
(F) |
1000pF | 6,5 | 4,5 | 10 | 0,55 | ||
| Q075F□152M□□ | 1500pF | 7,5 | 4,5 | 10 | 0,6 | |||
| Q085F□222M□□ | 2200pF | 8,5 | 4,5 | 10 | 0,6 | |||
| Q100F□332M□□ | 3300pF | 10,0 | 4,5 | 10 | 0,65 | |||
| 4700pF | 11,5 | 4,5 | 10 | 0,65 | ||||
Specificazione e metodo di prova
|
OGGETTO |
SPECIFICAZIONE |
METODO DI PROVA E CIRCOSTANZA |
|||||||||||||
|
Impiegati di stoccaggio. Gamma |
-40℃~+125℃ | ||||||||||||||
|
Funzionamento temporaneo. Gamma |
-25℃~+125℃ | ||||||||||||||
|
|
L'aspetto ha |
|
|||||||||||||
|
|
|
|
|||||||||||||
|
|
|
Impiegati. 20±2℃ |
|||||||||||||
|
Fattore di dissipazione |
B, E: 2,5% massimi |
|
|||||||||||||
|
|
10,000MΩ |
|
|||||||||||||
|
|
|
|
|
||||||||||||
|
|
|
|
|||||||||||||
|
|
B: - 10~+10% |
|
|||||||||||||
Processo di produzione
