Dettagli:
|
| Temp. di stoccaggio Allineare: | -40℃~+125℃ | Temp. di esercizio Allineare: | -25℃~+125℃ |
|---|---|---|---|
| materiale principale: | Ceramico | Tipo del fornitore: | Produttore originale |
| Caratteristiche: | I condensatori Y usano spesso ceramiche ad alta tensione | Pacchetto: | Imballaggio standard |
| Applicazione: | Sicurezza | Tipo: | Condensatore di sicurezza Y1 |
| Evidenziare: | Un condensatore 331k da 400 VCA,Condensatori di sicurezza di CA,condensatore 331k |
||

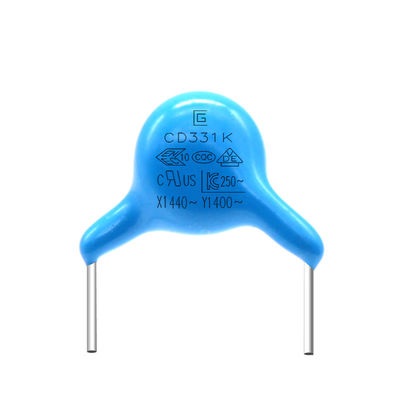

La perdita ad alta frequenza è tempo di impiego lungo del piccolo di 331K 400VAC Y1 condensatore della sicurezza
Il condensatore della sicurezza Y1 è uno della serie del condensatore di Y nel condensatore della sicurezza. Come membro del condensatore della sicurezza, il condensatore della sicurezza Y1 è inoltre una legge per proteggere la sicurezza degli utenti. Oltre ad osservare la tensione di griglia corrispondente resista alla tensione, il condensatore di y inoltre richiede i margini di sicurezza sufficienti in termini di proprietà elettriche e meccaniche di evitare i fenomeni di cortocircuito e di ripartizione nelle condizioni ambientali estremamente dure. La sicurezza personale proteggente è di grande importanza.
Il condensatore della sicurezza Y1 è un componente elettronico composto di due conduttori che interpongono un isolante. È come un panino. Il condensatore della sicurezza Y1 mette una responsabilità sulle spalle pesante ed i requisiti del prodotto devono essere molto alti. In primo luogo, deve ottenere la certificazione dell'agenzia di prova della sicurezza. Esempio: CQC; VDE; UL; ENEC, KC, ecc., l'aspetto dei condensatori y1 è principalmente blu ed i prodotti hanno marchi di certificazione della sicurezza e resistono alle parole di tensione AC400V. La sua CC vera resiste alla tensione è alta come 4000V o più. Deve essere sottolineato che il condensatore di y non dovrebbe essere sostituito dai condensatori ceramici comuni a volontà.
Condensatore .pdf di sicurezza Y1
CARATTERISTICHE
Ideale per attraverso la linea applicazione
Dimensione compatta
Prodotto redditizio
Norme di sicurezza riconosciute per le applicazioni di CA
APPLICAZIONI
Alimentatori in CC o scarichi ad alta tensione.
Circuiti ad alta frequenza di CA.
Soppressore per la misurazione del rumore o circuiti prodotti orizzontali.
1. Apprezziamo il vostro affare ed offriamo una politica istantanea di ritorno di 7 giorni. (7 giorni dopo la ricezione degli oggetti).
2. Se gli oggetti che acquistate dal nostro deposito non sono di qualità perfezionata, quella è essi non funzionano elettronicamente alle specifiche dei produttori, restituirle semplicemente noi per la sostituzione o il rimborso.
Sopportiamo il costo della spedizione da ritorno la parte nel giorno di garanzia
3. Se gli oggetti sono difettosi, informici prego entro 3 giorni della consegna.
4. Tutti gli oggetti devono essere restituiti nel loro stato originale per qualificarsi per un rimborso o una sostituzione.
5. Il compratore è responsabile di tutto il costo di spedizione incorso.
|
OGGETTO |
SPECIFICAZIONE |
METODO DI PROVA E CIRCOSTANZA |
||||||||||||||||
|
Riciclaggio temporaneo
|
Aspetto |
Nessun profondo difetto |
Il condensatore sarà presentato nella camera di prova e sarà esposto alle condizioni termiche secondo le indicazioni della tavola a 5 cicli. pretrattamento: Il condensatore sarà disposto a 125±2℃ per 1 ora, quindi ha disposto al termine della stanza per 24±2hours prima della misura iniziale. Dopo trattamento: Il condensatore sarà immagazzinato per le ore 24±2 agli stati della stanza.
|
|||||||||||||||
|
Capacità Cambiamento |
B: ±10% massimo E: ±20% massimo F: ±30% massimo |
|||||||||||||||||
|
D.F. |
B, E: 5,0% massimi F: 7,0% massimi |
|||||||||||||||||
|
I.R. |
Min 1000MΩ | |||||||||||||||||
|
Umidità (Sotto Costante Stato) |
Aspetto |
Nessun contrassegnato difetto |
Metta il condensatore per le ore 500±12 a 40±2℃ in RH di 95±3%. pretrattamento: Il condensatore sarà disposto a 125±2℃ per 1 ora, quindi ha disposto al termine della stanza per 24±2 ore prima della misura iniziale. Dopo trattamento: Il condensatore sarà immagazzinato per le ore 24±2 allo stato della stanza. |
|||||||||||||||
|
Capacità Cambiamento |
B: ±10% massimo E: ±20% massimo F: ±30% massimo |
|||||||||||||||||
|
D.F. |
B, E: 5,0% massimi F: 7,0% massimi |
|||||||||||||||||
|
I.R. |
Min 1500MΩ | |||||||||||||||||
|
Dielettrico Forza |
8 per voce |
|||||||||||||||||
|
Prova di vita |
Aspetto |
Nessun contrassegnato difetto |
Applichi una tensione di 500V.AC, salvo che una volta ogni ora che la tensione è aumentata a 1000V.AC per 0.1sec.that sarà mantenuta per le ore 1000±48 a 125±2℃. Pretrattamento: Il condensatore sarà immagazzinato a 125±2℃ per 1 ora, quindi ha disposto al termine della stanza per 24±2H prima delle misure iniziali. Dopo trattamento: Il condensatore sarà immagazzinato per le ore 24±2 allo stato della stanza. |
|||||||||||||||
|
Capacità Cambiamento |
B: ±10% massimo E: ±20% massimo F: ±30% massimo |
|||||||||||||||||
|
D.F. |
B, E: 5,0% massimi F: 7,0% massimi |
|||||||||||||||||
|
I.R. |
Min 1500MΩ | |||||||||||||||||
Tensione del prodotto, materiale, Tabella di riferimento di dimensione
| Prodotto e codice di dimensione | Tensione CA stimata | Caratteristica di temperatura | Capacità stimata | Tolleranza della capacità | Dimensione (millimetri) | |||
| D.max | T.max | P±0.8 | d±0.05 | |||||
| Q065B□100K□□ | 400Vac |
(B) |
10pF |
K |
6,5 | 4,5 | 10 | 0,55 |
| Q065B□150K□□ | 15pF | 6,5 | 4,5 | 10 | 0,55 | |||
| Q070B□220K□□ | 22pF | 7,0 | 4,5 | 10 | 0,55 | |||
| Q070B□330K□□ | 33pF | 7,0 | 4,5 | 10 | 0,55 | |||
| Q070B□470K□□ | 47pF | 7,0 | 4,5 | 10 | 0,55 | |||
| Q070B□560K□□ | 56pF | 7,0 | 4,5 | 10 | 0,55 | |||
| Q070B□620K□□ | 62pF | 7,0 | 4,5 | 10 | 0,55 | |||
| Q070B□820K□□ | 82pF | 7,0 | 4,5 | 10 | 0,55 | |||
| Q065B□101K□□ | 100pF | 6,5 | 4,5 | 10 | 0,55 | |||
| Q065B□221K□□ | 220pF | 6,5 | 4,5 | 10 | 0,55 | |||
| Q075B□331K□□ | 330pF | 7,5 | 4,5 | 10 | 0,6 | |||
| Q085B□471K□□ | 470pF | 8,5 | 4,5 | 10 | 0,6 | |||
| Q085B□561K□□ | 560pF | 8,5 | 4,5 | 10 | 0,6 | |||
| Q095B□681K□□ | 680pF | 9,5 | 4,5 | 10 | 0,6 | |||
| Q110B□821K□□ | 820pF | 11,0 | 4,5 | 10 | 0,6 | |||
| Q115B□102K□□ | 1000pF | 11,5 | 4,5 | 10 | 0,6 | |||
| Q065E□471K□□ |
(E) |
470pF | 6,5 | 4,5 | 10 | 0,55 | ||
| Q075E□561K□□ | 560pF | 7,5 | 4,5 | 10 | 0,6 | |||
| Q075E□681K□□ | 680pF | 7,5 | 4,5 | 10 | 0,6 | |||
| Q075E□821K□□ | 820pF | 7,5 | 4,5 | 10 | 0,6 | |||
| Q085E□102K□□ | 1000pF | 8,5 | 4,5 | 10 | 0,65 | |||
| Q095E□152M□□ | 1500pF |
M. |
9,5 | 4,5 | 10 | 0,65 | ||
| Q105E□222M□□ | 2200pF | 10,5 | 4,5 | 10 | 0,65 | |||
| Q115E□332M□□ | 3300pF | 11,5 | 4,5 | 10 | 0,65 | |||
| Q065F□102M□□ |
(F) |
1000pF | 6,5 | 4,5 | 10 | 0,55 | ||
| Q075F□152M□□ | 1500pF | 7,5 | 4,5 | 10 | 0,6 | |||
| Q085F□222M□□ | 2200pF | 8,5 | 4,5 | 10 | 0,6 | |||
| Q100F□332M□□ | 3300pF | 10,0 | 4,5 | 10 | 0,65 | |||
| 4700pF | 11,5 | 4,5 | 10 | 0,65 | ||||
Specificazione e metodo di prova
|
OGGETTO |
SPECIFICAZIONE |
METODO DI PROVA E CIRCOSTANZA |
|||||||||||||
|
Impiegati di stoccaggio. Gamma |
-40℃~+125℃ | ||||||||||||||
|
Funzionamento temporaneo. Gamma |
-25℃~+125℃ | ||||||||||||||
|
|
L'aspetto ha |
|
|||||||||||||
|
|
|
|
|||||||||||||
|
|
|
Impiegati. 20±2℃ |
|||||||||||||
|
Fattore di dissipazione |
B, E: 2,5% massimi |
|
|||||||||||||
|
|
10,000MΩ |
|
|||||||||||||
|
|
|
|
|
||||||||||||
|
|
|
|
|||||||||||||
|
|
B: - 10~+10% |
|
|||||||||||||
Processo di produzione
