Il piccolo condensatore ceramico ad alta tensione 471K 400VAC ha personalizzato

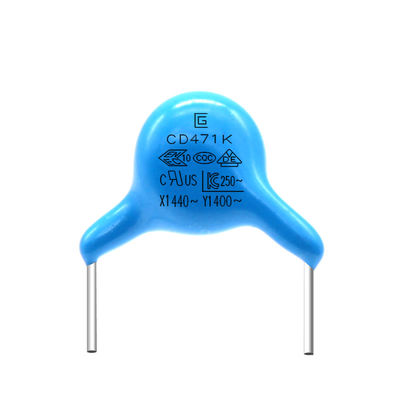

Grande immagine : Il piccolo condensatore ceramico ad alta tensione 471K 400VAC ha personalizzato

Dettagli:

Luogo di origine:	Dongguan Cina
Marca:	SG
Certificazione:	VDE，CQC
Numero di modello:	Y5U-471K-400VAC

Termini di pagamento e spedizione:

Quantità di ordine minimo:	10000 pezzi
Prezzo:	Discuss
Imballaggi particolari:	dimensioni: 45 cm * 31 cm * 34 cm, scatola interna: 29,2 cm * 21 cm * 31,3 cm, un cartone all'intern
Tempi di consegna:	15-21 giorni lavorativi
Termini di pagamento:	T/T
Capacità di alimentazione:	100000000 Pezzi

Contatto

Il piccolo condensatore ceramico ad alta tensione 471K 400VAC ha personalizzato

descrizione

Temp. di stoccaggio Allineare:	-40℃~+125℃	Temp. di esercizio Allineare:	-25℃~+125℃
Certificato:	CQC,VDE,IEC,ENEC,RoHS	Personalizzi:	Sì, fornire servizi di esempio
Caratteristiche:	Taglia piccola	Pacchetto:	Imballaggio standard
Applicazione:	Sicurezza	Tipo:	Condensatore di sicurezza Y1
Evidenziare:	Condensatore ceramico ad alta tensione 471k , Condensatore ceramico ad alta tensione 400vac , Piccolo condensatore ceramico 400 VCA

Il condensatore di piccola dimensione della sicurezza di 471K 400VAC Y1 usa spesso la ceramica ad alta tensione

Ci sono alcuni elementi variabili nel circuito, quali gli induttori, i condensatori, ecc. Questi elementi variabili possono determinare generalmente soltanto o ridurre il cambiamento relativo (o riduzione) della quantità sinusoidale di sua frequenza corrispondente. Per esempio, quando il commutatore è acceso, la corrente alternata cambierà ripetutamente fra Y1 e Y2 ed il campo elettromagnetico generato attualmente (un campo magnetico simile alla luce emessa dalla sorgente luminosa) genererà naturalmente una forza fra i cavi

Caratteristica

1. Piccola dimensione.
2. condensatori di CA che sono passato ed aderito alla certificazione di sicurezza.
3. La perdita ad alta frequenza è piccola e può resistere all'impatto degli impulsi del picco di CA.
4. forte attenuazione di piccola capacità e di perdita di capacità, di sovracorrente.
5. tempo di impiego lungo.
6. La tensione nominale di Y1 è 400-500VAC e la tensione sperimentale è 4000VAC.
7. i condensatori di Y usano spesso la ceramica ad alta tensione.
8. Y1 è un condensatore doppio isolato di Y, che è utilizzato per gettare un ponte sui lati primari e secondari.
9. pacchetto ignifugo dell'epossiresina.

Condensatore .pdf di sicurezza Y1

APPLICAZIONI

Alimentatori in CC o scarichi ad alta tensione.
Circuiti ad alta frequenza di CA.
Soppressore per la misurazione del rumore o circuiti prodotti orizzontali.

OGGETTO

SPECIFICAZIONE

METODO DI PROVA E CIRCOSTANZA

Riciclaggio temporaneo

Aspetto

Nessun profondo difetto

Il condensatore sarà presentato nella camera di prova e sarà esposto alle condizioni termiche secondo le indicazioni della tavola a 5 cicli.

pretrattamento: Il condensatore sarà disposto a 125±2℃ per 1 ora, quindi ha disposto al termine della stanza per 24±2hours prima della misura iniziale.

Dopo trattamento: Il condensatore sarà immagazzinato per le ore 24±2 agli stati della stanza.

(PUNTO)	1	2	3	4
(TEMPORANEO.)	-25±3℃	20±2℃	125±3℃	20±2℃
(TEMPO)	30±3min.	3min. massimo	30±3min.	3min. massimo

Capacità

Cambiamento

B: ±10% massimo

E: ±20% massimo

F: ±30% massimo

D.F.

B, E: 5,0% massimi

F: 7,0% massimi

I.R.

Min 1000MΩ

Umidità

(Sotto

Costante

Stato)

Aspetto

Nessun contrassegnato

difetto

Metta il condensatore per le ore 500±12 a 40±2℃ in RH di 95±3%.

pretrattamento: Il condensatore sarà disposto a 125±2℃ per 1 ora, quindi ha disposto al termine della stanza per 24±2 ore prima della misura iniziale.

Dopo trattamento: Il condensatore sarà immagazzinato per le ore 24±2 allo stato della stanza.

Capacità

Cambiamento

B: ±10% massimo

E: ±20% massimo

F: ±30% massimo

D.F.

B, E: 5,0% massimi

F: 7,0% massimi

I.R.

Min 1500MΩ

Dielettrico

Forza

8 per voce

Prova di vita

Aspetto

Nessun contrassegnato

difetto

Applichi una tensione di 500V.AC, salvo che una volta ogni ora che la tensione è aumentata a 1000V.AC per 0.1sec.that sarà mantenuta per le ore 1000±48 a 125±2℃.

Pretrattamento: Il condensatore sarà immagazzinato a 125±2℃ per 1 ora, quindi ha disposto al termine della stanza per 24±2H prima delle misure iniziali.

Dopo trattamento: Il condensatore sarà immagazzinato per le ore 24±2 allo stato della stanza.

Capacità

Cambiamento

B: ±10% massimo

E: ±20% massimo

F: ±30% massimo

D.F.

B, E: 5,0% massimi

F: 7,0% massimi

I.R.

Min 1500MΩ

Tensione del prodotto, materiale, Tabella di riferimento di dimensione

Prodotto e codice di dimensione	Tensione CA stimata	Caratteristica di temperatura	Capacità stimata	Tolleranza della capacità	Dimensione (millimetri)
Prodotto e codice di dimensione	Tensione CA stimata	Caratteristica di temperatura	Capacità stimata	Tolleranza della capacità	D.max	T.max	P±0.8	d±0.05
Q065B□100K□□	400Vac	(B) Y5P ±10	10pF	K ±10%	6,5	4,5	10	0,55
Q065B□150K□□			15pF		6,5	4,5	10	0,55
Q070B□220K□□			22pF		7,0	4,5	10	0,55
Q070B□330K□□			33pF		7,0	4,5	10	0,55
Q070B□470K□□			47pF		7,0	4,5	10	0,55
Q070B□560K□□			56pF		7,0	4,5	10	0,55
Q070B□620K□□			62pF		7,0	4,5	10	0,55
Q070B□820K□□			82pF		7,0	4,5	10	0,55
Q065B□101K□□			100pF		6,5	4,5	10	0,55
Q065B□221K□□			220pF		6,5	4,5	10	0,55
Q075B□331K□□			330pF		7,5	4,5	10	0,6
Q085B□471K□□			470pF		8,5	4,5	10	0,6
Q085B□561K□□			560pF		8,5	4,5	10	0,6
Q095B□681K□□			680pF		9,5	4,5	10	0,6
Q110B□821K□□			820pF		11,0	4,5	10	0,6
Q115B□102K□□			1000pF		11,5	4,5	10	0,6
Q065E□471K□□		(E) Y5U +22% -56%	470pF		6,5	4,5	10	0,55
Q075E□561K□□			560pF		7,5	4,5	10	0,6
Q075E□681K□□			680pF		7,5	4,5	10	0,6
Q075E□821K□□			820pF		7,5	4,5	10	0,6
Q085E□102K□□			1000pF		8,5	4,5	10	0,65
Q095E□152M□□			1500pF	M. ±20%	9,5	4,5	10	0,65
Q105E□222M□□			2200pF		10,5	4,5	10	0,65
Q115E□332M□□			3300pF		11,5	4,5	10	0,65
Q065F□102M□□		(F) Y5V +22% -82%	1000pF		6,5	4,5	10	0,55
Q075F□152M□□			1500pF		7,5	4,5	10	0,6
Q085F□222M□□			2200pF		8,5	4,5	10	0,6
Q100F□332M□□			3300pF		10,0	4,5	10	0,65
Q115F□472M□□			4700pF		11,5	4,5	10	0,65

Il piccolo condensatore ceramico ad alta tensione 471K 400VAC ha personalizzato 0
Specificazione e metodo di prova

OGGETTO

SPECIFICAZIONE

METODO DI PROVA E CIRCOSTANZA

Impiegati di stoccaggio. Gamma

-40℃~+125℃

Funzionamento temporaneo. Gamma

-25℃~+125℃

Aspetto e
Dimensione

L'aspetto ha
nessun profondo difetto.
Le dimensioni saranno all'interno di tolleranza specificata.

L'aspetto è guardato su vista
La dimensione è misurata dal calibro

Segno

Dovrebbe essere discernuto facilmente.

Sia guardato su vista

Capacità

All'interno del specificato di
tolleranza

Impiegati. 20±2℃
Volume 1.0±0.2Vrms
Freq. 1±0.1KHz

Fattore di dissipazione

B, E: 2,5% massimi
F: 3,5% massimi

Lo stesso termine come capacità

Resistenza di isolamento

10,000MΩ
10,000MΩmin

La resistenza di isolamento sarà misurata con 500±50V.DC entro sec 60±5 del carico.

Resistenza dielettrica

Fra
Fili di piombo

Nessun guasto.

Applichi una tensione di 4.0KVAC per 1 min. fra i fili di piombo.
(Tassa/scarico current≤50mA) (Y2: 2.6KVAC)

Corpo
Isolamento

Nessun guasto.

I terminali del condensatore saranno
collegato insieme. Un foglio metallizzato molto attentamente sarà avvolto il corpo del condensatore alla distanza di circa 3 - 4 millimetri da ogni terminale. Una tensione di 4.0KVAC si applica fra i fili di piombo del condensatore ed il foglio metallizzato. (Y2: 2.6KVAC)
(Corrente ≤50mA dispersione/della tassa)

Temperatura
Caratteristica

B: - 10~+10%
E: - 56~+22%
F: - 80~+30%

La capacità sarà misurata ad ogni punto come seguire.
Pretrattamento: Il condensatore sarà immagazzinato a 85±2℃ per 1 ora, quindi ha disposto al termine della stanza per 24±2hours prima delle misure iniziali.

(Punto)	①	②	③	④	⑤
(Temporaneo.)	20±2℃	-25±2℃	20±2℃	85±2℃	20±2℃

Il piccolo condensatore ceramico ad alta tensione 471K 400VAC ha personalizzato 1
Processo di produzione
