Resistenza all'urto ceramica del condensatore 400VAC di sicurezza Y1 di 152M alta

Name: Resistenza all'urto ceramica del condensatore 400VAC di sicurezza Y1 di 152M alta
Brand: Dongguan Chenglue Electronic co.,Ltd
SKU: Y5V-152M-400VAC
Price: 44.05 USD
Availability: InStock

Tutti i prodotti

Condensatore di sicurezza X2
(64)

Condensatore di sicurezza Y1
(41)

Condensatore di sicurezza Y2
(14)

Condensatore metallizzato del film del polipropilene
(38)

condensatore eccellente
(29)

Condensatore metallizzato del film di poliestere
(10)

Condensatore MMKP82
(22)

condensatore elettrolitico di alluminio
(24)

Varistore di ossido di metallo
(79)

Varistore dei MOVIMENTI di SMD
(16)

Resistenza termica NTC
(65)

Sensore di temperatura NTC
(32)

Sensore di corrente ad effetto Hall
(17)

Fusibile del veicolo elettrico
(24)

Lampada a scarica
(42)

Fornitore di alimentazione dello schermo a LED
(12)

Fornitore di corrente impermeabile alla pioggia
(11)

FUSIBILE ad alta tensione
(88)

Fusibili termici in ceramica
(14)

Fusibile automatico della lama
(11)

Tenitore di fusibile montato su PCB
(11)

Interruttori di disconnessione master
(6)

Sono ora online in chat

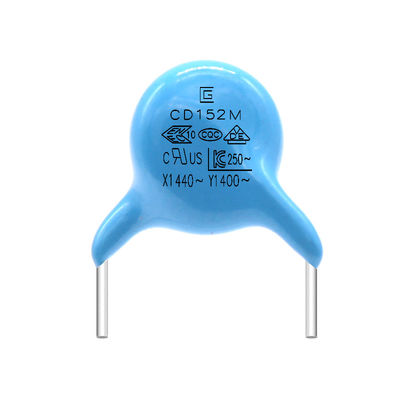

Resistenza all'urto ceramica del condensatore 400VAC di sicurezza Y1 di 152M alta

Grande immagine : Resistenza all'urto ceramica del condensatore 400VAC di sicurezza Y1 di 152M alta

Dettagli:

Luogo di origine:	Dongguan Cina
Marca:	SG
Certificazione:	VDE , CQC
Numero di modello:	Y5V-152M-400VAC

Termini di pagamento e spedizione:

Quantità di ordine minimo:	10000 pezzi
Prezzo:	Discuss
Imballaggi particolari:	dimensioni: 45 cm * 31 cm * 34 cm, scatola interna: 29,2 cm * 21 cm * 31,3 cm, un cartone all'intern
Tempi di consegna:	15-21 giorni lavorativi
Termini di pagamento:	T/T
Capacità di alimentazione:	100000000 Pezzi

Contatto

Resistenza all'urto ceramica del condensatore 400VAC di sicurezza Y1 di 152M alta

descrizione

Temp. di stoccaggio Allineare:	-40℃~+125℃	Temp. di esercizio Allineare:	-25℃~+125℃
Materiale:	Ceramico	Personalizzi:	fornisca i servizi del campione
Caratteristiche:	Ideale per applicazioni su tutta la linea	parola chiave:	Condensatore di sicurezza Y1
Tipo del pacchetto:	Attraverso il foro	Applicazioni:	RF / microonde, uso generico
Evidenziare:	condensatore di sicurezza Y1 di 152M , Condensatore di sicurezza di CQC Y1 , Condensatori ceramici 400VAC di sicurezza

Alta resistenza all'urto dell'alto dell'isolamento di prestazione 152M 400VAC Y1 condensatore di piccola dimensione di sicurezza

Ci sono alcuni elementi variabili nel circuito, quali gli induttori, i condensatori, ecc. Questi elementi variabili possono determinare generalmente soltanto o ridurre il cambiamento relativo (o riduzione) della quantità sinusoidale di sua frequenza corrispondente. Per esempio, quando il commutatore è acceso, la corrente alternata cambierà ripetutamente fra Y1 e Y2 ed il campo elettromagnetico generato attualmente (un campo magnetico simile alla luce emessa dalla sorgente luminosa) genererà naturalmente una forza fra i cavi

Che cosa è la differenza fra il condensatore Y1 ed il condensatore Y2?

1. Resista alla tensione ed il passo è differente
La tensione nominale del condensatore Y1 è 400VAC e resista alla tensione può raggiungere 4000VAC
La tensione nominale del condensatore Y2 è 300VAC e resista alla tensione può raggiungere 2600VAC
Il passo convenzionale del condensatore Y1 è 10mm
Il passo convenzionale del condensatore Y2 è 7.5mm
2. tipi di isolamenti differenti
Il condensatore Y1 appartiene a doppio isolamento o ad isolamento rinforzato
Il condensatore Y2 appartiene ad isolamento di base o ad isolamento supplementare

Caratteristica

1. Piccola dimensione.
2. condensatori di CA che sono passato ed aderito alla certificazione di sicurezza.
3. La perdita ad alta frequenza è piccola e può resistere all'impatto degli impulsi del picco di CA.
4. forte attenuazione di piccola capacità e di perdita di capacità, di sovracorrente.
5. tempo di impiego lungo.
6. La tensione nominale di Y1 è 400-500VAC e la tensione sperimentale è 4000VAC.
7. i condensatori di Y usano spesso la ceramica ad alta tensione.
8. Y1 è un condensatore doppio isolato di Y, che è utilizzato per gettare un ponte sui lati primari e secondari.
9. pacchetto ignifugo dell'epossiresina.
10. i condensatori di X ed i condensatori di Y si riferiscono a collettivamente come condensatori della sicurezza. I condensatori della sicurezza sono utilizzati in tali occasioni, cioè, dopo che il condensatore si guasta, non causerà la scossa elettrica e non metterà in pericolo la sicurezza personale.

Condensatore .pdf di sicurezza Y1

Campi di applicazione del condensatore Y1:

È ideale per utilizzare nella soppressione di disturbo elettromagnetico e nel collegamento alle condutture del rifornimento, la linea l'esclusione, accoppiamento dell'antenna, attraverso la linea, l'applicazione della doppio protezione.

OGGETTO

SPECIFICAZIONE

METODO DI PROVA E CIRCOSTANZA

Riciclaggio temporaneo

Aspetto

Nessun profondo difetto

Il condensatore sarà presentato nella camera di prova e sarà esposto alle condizioni termiche secondo le indicazioni della tavola a 5 cicli.

pretrattamento: Il condensatore sarà disposto a 125±2℃ per 1 ora, quindi ha disposto al termine della stanza per 24±2hours prima della misura iniziale.

Dopo trattamento: Il condensatore sarà immagazzinato per le ore 24±2 agli stati della stanza.

(PUNTO)	1	2	3	4
(TEMPORANEO.)	-25±3℃	20±2℃	125±3℃	20±2℃
(TEMPO)	30±3min.	3min. massimo	30±3min.	3min. massimo

Capacità

Cambiamento

B: ±10% massimo

E: ±20% massimo

F: ±30% massimo

D.F.

B, E: 5,0% massimi

F: 7,0% massimi

I.R.

Min 1000MΩ

Umidità

(Sotto

Costante

Stato)

Aspetto

Nessun contrassegnato

difetto

Metta il condensatore per le ore 500±12 a 40±2℃ in RH di 95±3%.

pretrattamento: Il condensatore sarà disposto a 125±2℃ per 1 ora, quindi ha disposto al termine della stanza per 24±2 ore prima della misura iniziale.

Dopo trattamento: Il condensatore sarà immagazzinato per le ore 24±2 allo stato della stanza.

Capacità

Cambiamento

B: ±10% massimo

E: ±20% massimo

F: ±30% massimo

D.F.

B, E: 5,0% massimi

F: 7,0% massimi

I.R.

Min 1500MΩ

Dielettrico

Forza

8 per voce

Prova di vita

Aspetto

Nessun contrassegnato

difetto

Applichi una tensione di 500V.AC, salvo che una volta ogni ora che la tensione è aumentata a 1000V.AC per 0.1sec.that sarà mantenuta per le ore 1000±48 a 125±2℃.

Pretrattamento: Il condensatore sarà immagazzinato a 125±2℃ per 1 ora, quindi ha disposto al termine della stanza per 24±2H prima delle misure iniziali.

Dopo trattamento: Il condensatore sarà immagazzinato per le ore 24±2 allo stato della stanza.

Capacità

Cambiamento

B: ±10% massimo

E: ±20% massimo

F: ±30% massimo

D.F.

B, E: 5,0% massimi

F: 7,0% massimi

I.R.

Min 1500MΩ

Tensione del prodotto, materiale, Tabella di riferimento di dimensione

Prodotto e codice di dimensione	Tensione CA stimata	Caratteristica di temperatura	Capacità stimata	Tolleranza della capacità	Dimensione (millimetri)
Prodotto e codice di dimensione	Tensione CA stimata	Caratteristica di temperatura	Capacità stimata	Tolleranza della capacità	D.max	T.max	P±0.8	d±0.05
Q065B□100K□□	400Vac	(B) Y5P ±10	10pF	K ±10%	6,5	4,5	10	0,55
Q065B□150K□□			15pF		6,5	4,5	10	0,55
Q070B□220K□□			22pF		7,0	4,5	10	0,55
Q070B□330K□□			33pF		7,0	4,5	10	0,55
Q070B□470K□□			47pF		7,0	4,5	10	0,55
Q070B□560K□□			56pF		7,0	4,5	10	0,55
Q070B□620K□□			62pF		7,0	4,5	10	0,55
Q070B□820K□□			82pF		7,0	4,5	10	0,55
Q065B□101K□□			100pF		6,5	4,5	10	0,55
Q065B□221K□□			220pF		6,5	4,5	10	0,55
Q075B□331K□□			330pF		7,5	4,5	10	0,6
Q085B□471K□□			470pF		8,5	4,5	10	0,6
Q085B□561K□□			560pF		8,5	4,5	10	0,6
Q095B□681K□□			680pF		9,5	4,5	10	0,6
Q110B□821K□□			820pF		11,0	4,5	10	0,6
Q115B□102K□□			1000pF		11,5	4,5	10	0,6
Q065E□471K□□		(E) Y5U +22% -56%	470pF		6,5	4,5	10	0,55
Q075E□561K□□			560pF		7,5	4,5	10	0,6
Q075E□681K□□			680pF		7,5	4,5	10	0,6
Q075E□821K□□			820pF		7,5	4,5	10	0,6
Q085E□102K□□			1000pF		8,5	4,5	10	0,65
Q095E□152M□□			1500pF	M. ±20%	9,5	4,5	10	0,65
Q105E□222M□□			2200pF		10,5	4,5	10	0,65
Q115E□332M□□			3300pF		11,5	4,5	10	0,65
Q065F□102M□□		(F) Y5V +22% -82%	1000pF		6,5	4,5	10	0,55
Q075F□152M□□			1500pF		7,5	4,5	10	0,6
Q085F□222M□□			2200pF		8,5	4,5	10	0,6
Q100F□332M□□			3300pF		10,0	4,5	10	0,65
Q115F□472M□□			4700pF		11,5	4,5	10	0,65

Resistenza all'urto ceramica del condensatore 400VAC di sicurezza Y1 di 152M alta 0
Specificazione e metodo di prova

OGGETTO

SPECIFICAZIONE

METODO DI PROVA E CIRCOSTANZA

Impiegati di stoccaggio. Gamma

-40℃~+125℃

Funzionamento temporaneo. Gamma

-25℃~+125℃

Aspetto e
Dimensione

L'aspetto ha
nessun profondo difetto.
Le dimensioni saranno all'interno di tolleranza specificata.

L'aspetto è guardato su vista
La dimensione è misurata dal calibro

Segno

Dovrebbe essere discernuto facilmente.

Sia guardato su vista

Capacità

All'interno del specificato di
tolleranza

Impiegati. 20±2℃
Volume 1.0±0.2Vrms
Freq. 1±0.1KHz

Fattore di dissipazione

B, E: 2,5% massimi
F: 3,5% massimi

Lo stesso termine come capacità

Resistenza di isolamento

10,000MΩ
10,000MΩmin

La resistenza di isolamento sarà misurata con 500±50V.DC entro sec 60±5 del carico.

Resistenza dielettrica

Fra
Fili di piombo

Nessun guasto.

Applichi una tensione di 4.0KVAC per 1 min. fra i fili di piombo.
(Tassa/scarico current≤50mA) (Y2: 2.6KVAC)

Corpo
Isolamento

Nessun guasto.

I terminali del condensatore saranno
collegato insieme. Un foglio metallizzato molto attentamente sarà avvolto il corpo del condensatore alla distanza di circa 3 - 4 millimetri da ogni terminale. Una tensione di 4.0KVAC si applica fra i fili di piombo del condensatore ed il foglio metallizzato. (Y2: 2.6KVAC)
(Corrente ≤50mA dispersione/della tassa)

Temperatura
Caratteristica

B: - 10~+10%
E: - 56~+22%
F: - 80~+30%

La capacità sarà misurata ad ogni punto come seguire.
Pretrattamento: Il condensatore sarà immagazzinato a 85±2℃ per 1 ora, quindi ha disposto al termine della stanza per 24±2hours prima delle misure iniziali.

(Punto)	①	②	③	④	⑤
(Temporaneo.)	20±2℃	-25±2℃	20±2℃	85±2℃	20±2℃

Resistenza all'urto ceramica del condensatore 400VAC di sicurezza Y1 di 152M alta 1
